一辆行驶里程约17万km，装备自动空调系统的东风雪铁龙毕加索2. 0L轿车。车主反映：该车后部空调开关有问题，将后部空调开关置于2挡位时，空调出风口无风吹出。
故障分析：根据维修经验可知，该车后部空调开关属于普通触点滑动开关，对于这种开关的性能可以直接通过万用表进行测量来确定。由于1，3和4挡风量正常，可以判定后部空调开关的供电、接地线路是正常的。用万用表测量了后部空调开关的3号端子，将后部空调开关置于2挡，测量的阻值为0Ω，说明导通良好，至此排除了后部空调开关的故障可能性。

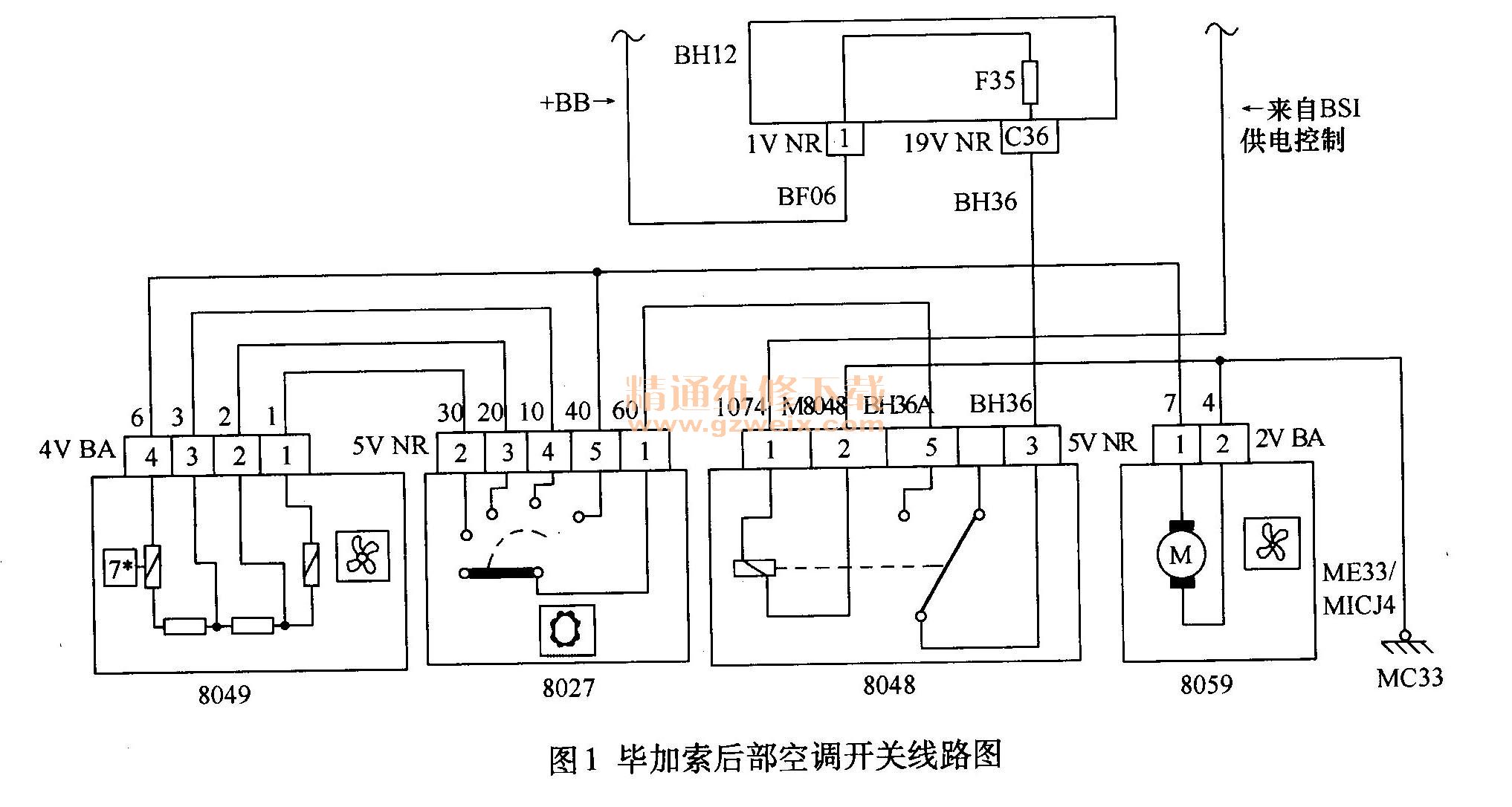

    既然后部空调开关没有问题，那么问题很可能出在后部空调开关与调速电阻之间的线路上（图1）。继续测量后部空调开关的3号端子与调速电阻的2号端子之间的电阻为无穷大，由此说明导线断路。经仔细检查，发现插接器ICK2的5号端子脱落。重新接好该端子，试车，故障症状消失，检修工作结束。
