雪铁龙爱丽舍轿车机械操纵式离合器踏板的检查与调整
来源:本站整理  作者:佚名  2017-03-19 09:03:20

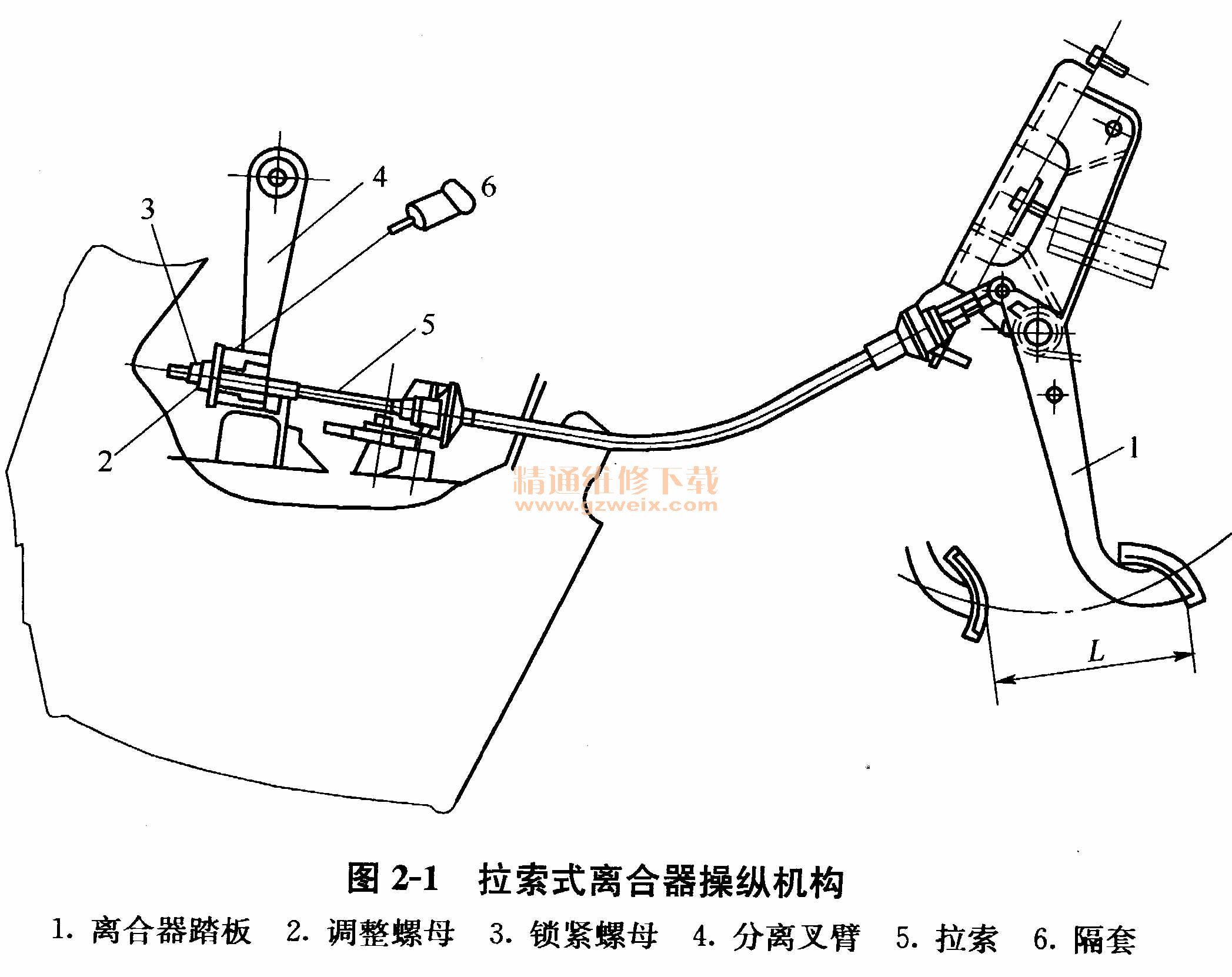

    拉索式离合器操纵机构如图2-1所示。拉索式离合器操纵机构结构简单、成本低、故障少。离合器踏板行程是离合器操纵机构的一个重要参数。为使离合器彻底分离与可靠结合,应对离合器踏板行程进行检查与调整。

    检查与调整机械操纵式离合器踏板的步骤如下:
    1.离合器踏板行程的检查
    离合器踏板行程是指离合器踏板处于自由状态的最高位置至离合器踏板踩下处于最低位置时的位移L,如图2-2所示。检查离合器踏板行程时,先在离合器踏板处于自由状态的最高位置,沿转向盘方向量取离合器踏板脚踏点至转向盘边缘的距离L1,再将离合器踏板踩到底,量取距离L2,则L=L2-L1,即为测得的离合器踏板行程。离合器踏板行程的标准值L为145mm±5mm。

    2.离合器踏板行程的调整
    如果是新的离合器操纵拉索,在调整之前应连续踩下离合器踏板至少30次,以使离合器操纵拉索套管沿轴向压紧。
    松开锁紧螺母。按需要拧紧或拧松调整螺母,将离合器踏板行程调到规定值。当离合器踏板行程调整合适后,拧紧锁紧螺母,对调整螺母涂以防松胶,以防松动。
