维修系统:01N自动变速器(AT)
实施作业:
01N型自动变速器必须使用型号为VW ATF(作为配件供应)的自动变速器油(ATF )自动变速器油(VW ATF)是淡黄色的,有0. 5L桶装(配件号为G052 162 A1)和1L桶装(配件号G052 162 A2)两种。首次加入量为5. 5L,更换加人量约为3. 5L。检查、补充与更换自动变速器油(ATF)的步骤如下:
1.自动变速器油(ATF)液位的检查
检查自动变速器油(ATF)液位时,自动变速器未处于应急运行状态,自动变速器油(ATF)的温度不高于30℃,汽车水平放置,换挡杆位于P挡位置。

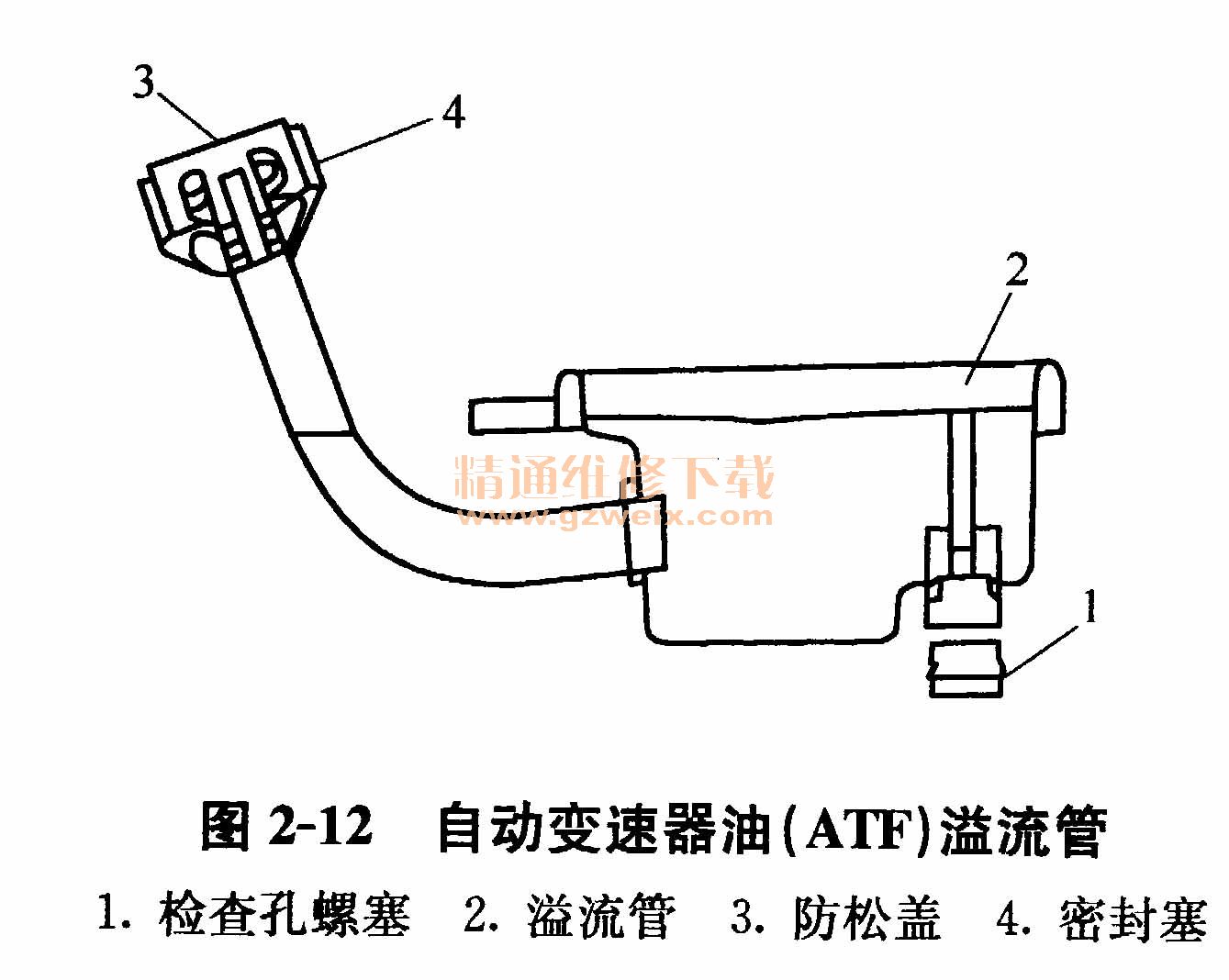

(1)拆下油底壳护板。

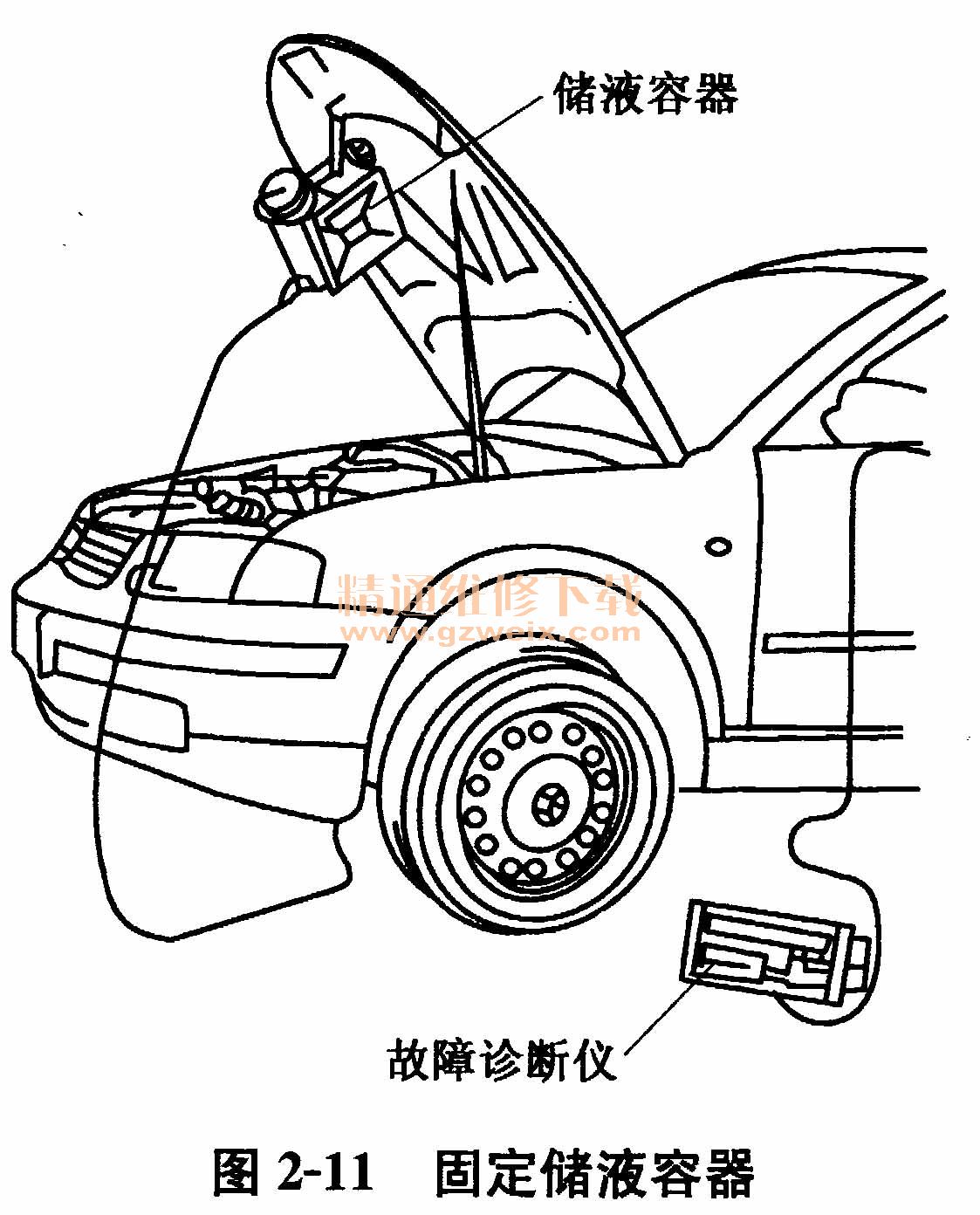

(2)如图2-11所示,将储液容器(V. A. G1924)固定在发动机罩上。
