故障现象：一台搭载了SQR477发动机的奇瑞旗云轿车，据车主反映，该车后加装了防盗器，然后发现空调无法工作。

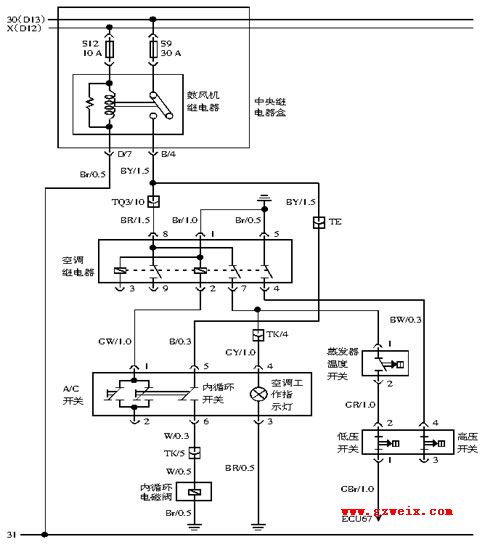

因为是在加装防盗器后空调才不能工作，所以应该把检查重点放在线路方面，特别是加装防盗器时需要拆卸和改动的线路。首先验证故障现象，按下空调A/C开关时工作指示灯点亮，说明熔丝没有熔断，参考空调系统电路图（图1），使用试灯测量高低压开关2号端子无12 V电源，给高低压开关的2号端子加载12 V电源，空调系统能正常工作，这说明故障点不在高低压开关之后，也排除了相关硬件问题（包括高低压开关、空调控制单元、压缩机电磁离合器及高低压开关之后的线路），说明故障点在A/C开关到高低压开关之间的线路。

由于奇瑞新旗云使用了定排量压缩机，在驾驶舱的蒸发箱附近有1个蒸发器温度开关，打开A/C开关后，12 V电源首先经过蒸发器温度开关到达高低压开关。此时用试灯测量蒸发器温度开关1号端子，在打开A/C开关后无12 V电源，于是将故障点锁定在A/C开关到蒸发箱温度开关之间，故障范围进一步缩小。用万用表测量A/C开关到蒸发器温度开关之间线路，发现两者并不导通，难道是线路断路吗？拆下相关部件并没有发现线束中有断路或干涉部位。从电路图上可以看出，打开A/C开关后，A/C开关输出12 V电源到空调继电器2号端子，用试灯测量继电器2号端子能正常接收到12 V电源，但打开A/C开关后没有听到空调继电器（图2）吸合。用试灯测量空调继电器各插脚，发现继电器插脚处无电源（除了A/C开关输出12 V电源到空调继电器2号端子）。空调继电器电源是由鼓风机继电器吸合后，输出电源到空调继电器8号端子，用万用表通断挡测量两者之间是否导通，结果发现两者不导通。从电路图中看出12 V电源从鼓风机继电器输出后经过B/4端子和TQ3/10端子，如果B/4端子有故障，则给高低压开关
