故障现象： 客户进站检修车辆， 后备门有无法上锁， 能打开但不能电动开启的现象。
故障代码： 用星途专用诊断仪进入整车电控系统读取故障码如下图示：
故障分析：
一、 根据故障代码内容“B14A667 闩锁开关不匹配” 查找维修手册如下图示：
维修手册与诊断仪上的故障码释义完全一致，但没有具体的排查指导，只有关于门锁电机问题的排查步骤（ 笔者认为如按维修手册排查也能排除本案的故障）。建议：先用维修手册此章节的排查指导进行相应的排查操作，以便缩小故障范围。
二、根据故障码的含义，查找相应的电路图，如下图示；
根据上图， 遵循” 由简至繁、 先外后内“的原则， 排查如下：
1) 先排查门锁电机接插件未发现松动、损坏、 退针和虚接现象；
2) 与试驾车辆进行 ABA 验证， 结果确定门锁电机没有问题；
3) 检查从 PLG 控制单元至门锁电机的线路，这里使用“电阻法” 来进行线路的测量，先断开背门控制器的接插件和门锁电机的接插件， 万用表调至欧姆档， 分别测量 6 根导线的阻值；
4) 正常导线的阻值不大于 0.6 欧， 当测量全锁信号线路的阻值时，发现阻值为无穷大，可以判定此线断路；

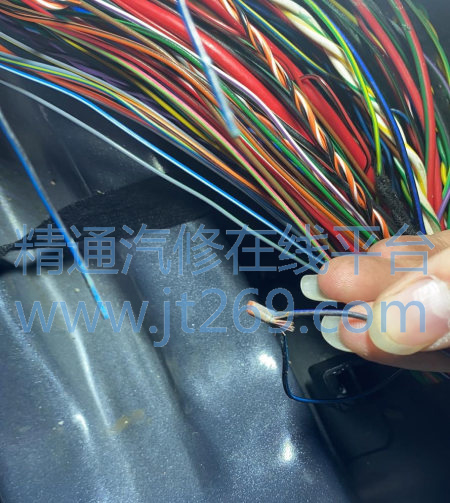

5) 再次查阅电路图，找到线路的走向， 发现此线为车身线束， 查找车身线束时发现车辆地板有潮湿现象，可以判断此车有过“进水” 的现象，打开地毯“顺藤摸瓜” 找到故障点，如下图示：
解决方案： 修复线路腐蚀的节点，故障排除。
维修总结： 本案的思路是服务站真实的排查思路，本着“返璞归真” 和“抛砖引玉” 的原则，希望看到本案的技术兄弟们能够根据本案排查过程中的思路和方法， 总结排查过程中是否有“弯路” ， 从而能够形成自己的排查思路和方法。
