故障现象;车辆到店技师反应车辆仪表上亮很多故障灯,车辆不能启动;
故障诊断及排查;

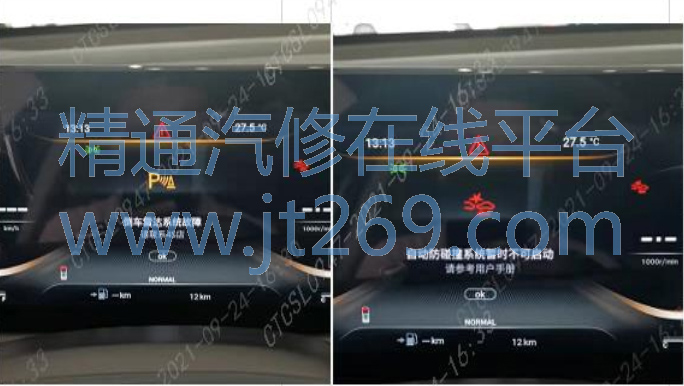

1、 技师检查确认问题确实存在, 仪表上亮很多故障灯,显示发动机故障,倒车雷达系统故障,自动碰撞系统暂时不可启动, FCM,
EPS,TCU, ACM, ESC, EMS 通讯异常等, 车辆不能启动;
2、 用诊断仪诊断故障码如下;
3、仪表显示的故障提示和诊断仪诊断的故障码分析,均是相关的模块通信丢失,通过仔细观察发现在

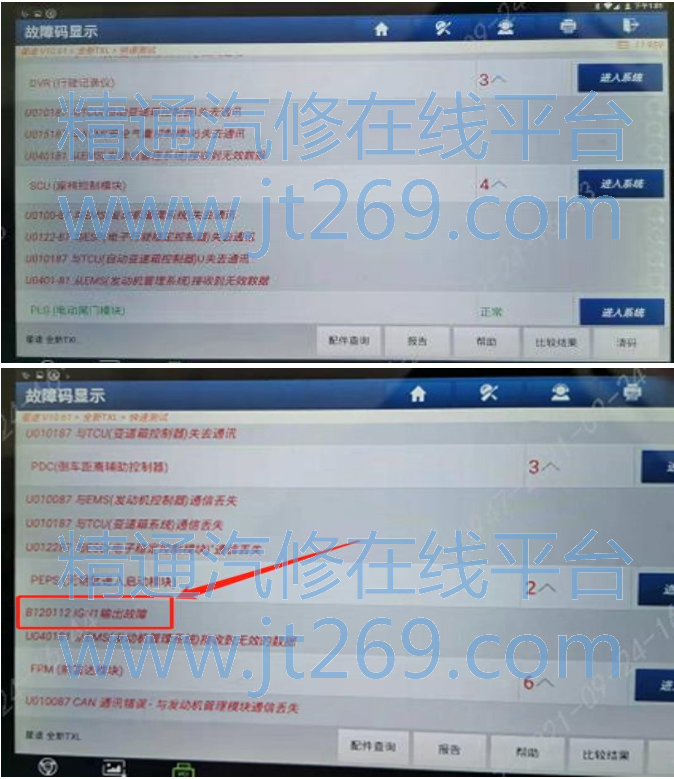

PEPS 里有个故障码 B120112 IGN1输出故障;

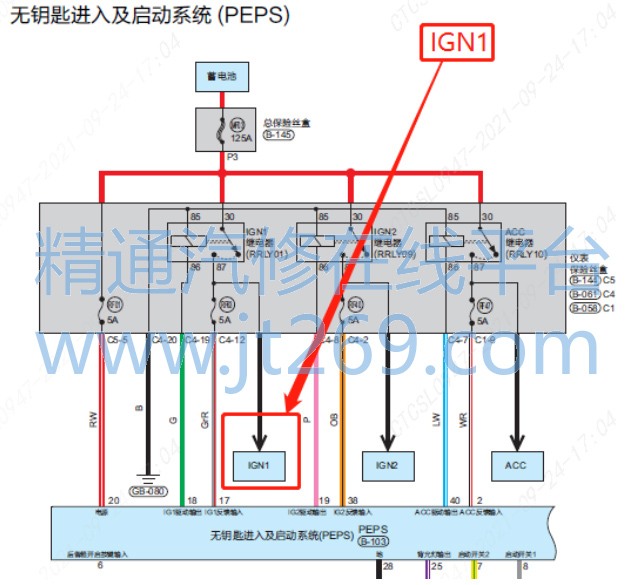

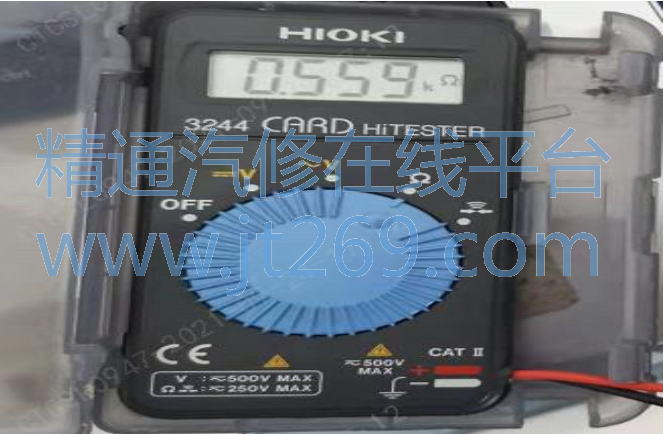

4、查询维修手册及电路图分析; IGN1 输出故障, 拿下 IGN1 继电器,用万用表测量仪表保险丝盒 IGN1 的继电器 86 叫电压为 12v, 85 号脚接地正常, 测量继电器的线圈电阻为 0.559 千欧, 正常的继电器电阻为 95 欧姆; 判断 IGN1 继电器故障, 更换新的继电器故障排除;
故障总结;对于车辆故障的根本原因的分析, 务必要利用我们的维修手册和电路图; 只有这样才能找到故障的根本原因;仪表上显示的模块通信故障均是因为 IGN1 输出电压故障, 导致模块失去通信; 故障现象与故障码分析的一致;
