故障诊断：

1、 车辆进店，确认故障现象，客户反映的情况属实；

2、 用诊断仪诊断 BCM 的故障码如下， VGW、 PEPS 等均没有实质性的故障码

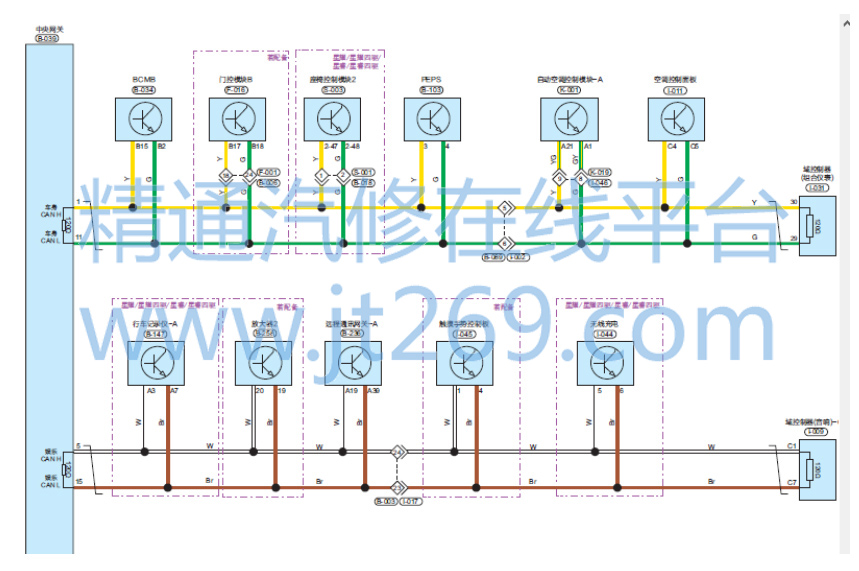

3、 BCM 的故障码貌似与故障现象没有太多的联系； 参考电路图分析，此故障现象与多个模块有关， 先前经销商的技师已经对换过域控制器、 仪表大屏、 PEPS 及 BCM 等， 故障依旧；再次决定对换 CGW（ 网关）， 故障消失； 故障似乎与 CGW（ 网关） 有关，于是把故障车 VGW 装到试驾车上， 故障又不能再现；

4、 车辆仪表上能显示开门及关门的信号， 说明车机的域控制器通过 CAN 线信号收到了来自 BCM 的信号； 用诊断仪读取 BCM 的数据流等相关的信号也与实际的信号一致； 不同的是，域控制器控制仪表与音响在网络上是分开的；域控制器仪表这一路CAN 无异常， 不能确定域控制器音响这一路有无异常；

5、 于是决定参考 CGW 的电路图测量 CGW 的线路； 首先用探针测量CGW 的 PIN 脚， 发现 CGW 的 19 号 PIN 脚松旷， 挑下端子发现 19 号PIN 脚， 发现针脚弹簧片失去弹性， 其他 PIN 脚均正常； 电压， 打铁均正常； 处理好 19 号电源线的 PIN 脚试车故障排除；





故障总结：故障的根本原因是 CGW(网关)PIN 脚线束工艺不良；技师在诊断及测量的时候一定要先检查 PIN 脚， 再测量电压等分析，同时参照电路图测量分析验证， 模拟故障是否能再现，与实际情况是否一致。
