故障确认： 通过检查确认， 左前转向灯的确存在用户反馈的现象， 但右前、右后和左后转向灯流水功能正常， 如下图示：

故障代码： 用星途专用诊断仪进入整车电控系统未读取到任何故障代码。

故障分析：

一、 根据故障现象分析， 故障现象产生的原因如下：

1、 左前转向灯的相关线路问题；

2、 左前转向灯问题；

3、 其它原因导致。

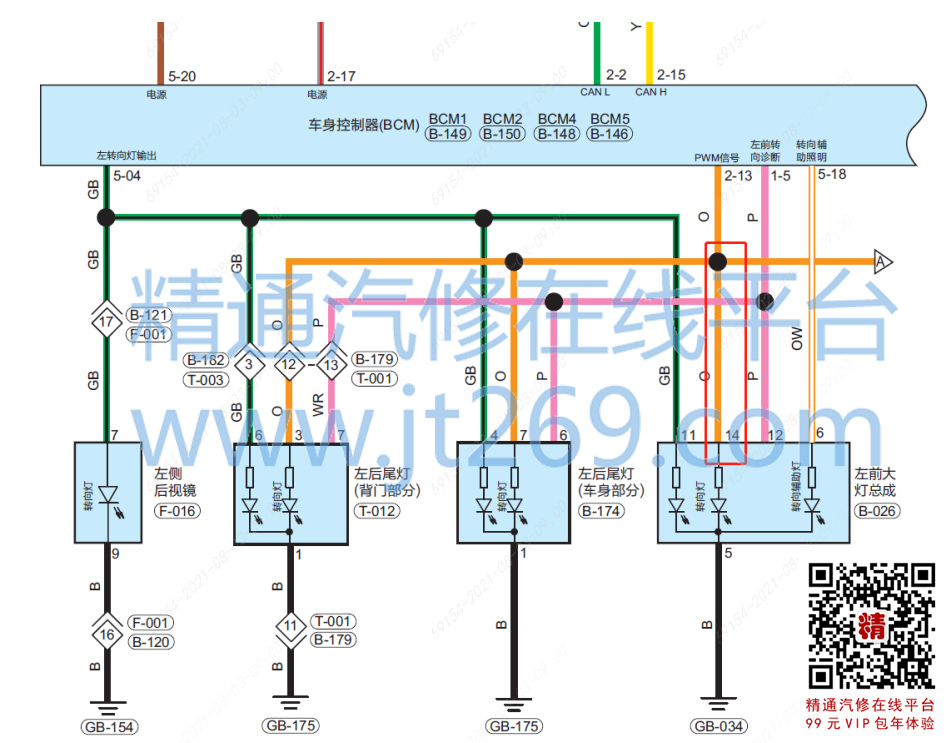

二、 根据以上分析的原因， 查找电路图， 如下所示：

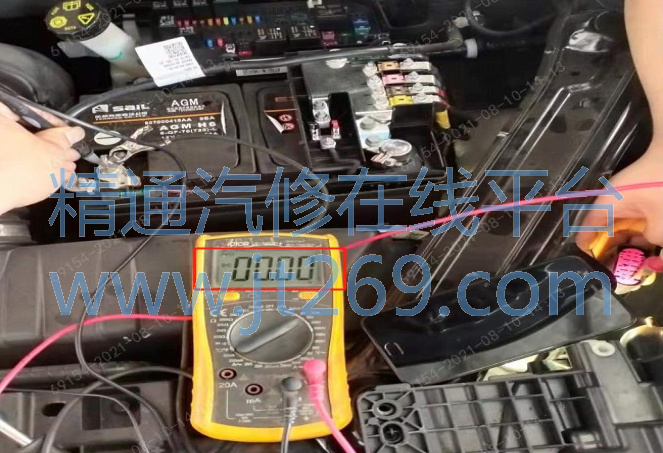

根据电路图可得知， 转向灯流水功能是 BCM 通过输出 PWM 占空比信号统一控制的。 由于本案只是左前转向灯没有流水功能， 其它转向灯流水功能正常，可以判定为左前转向灯未收到 BCM 输出的 PWM 占空比信号。 用万用表的电压档（ 量程选 20V）， 黑表笔搭铁，红表笔测量左前大灯的 14 号针脚输出为0V， 说明无占空比信号输出， 如下图示

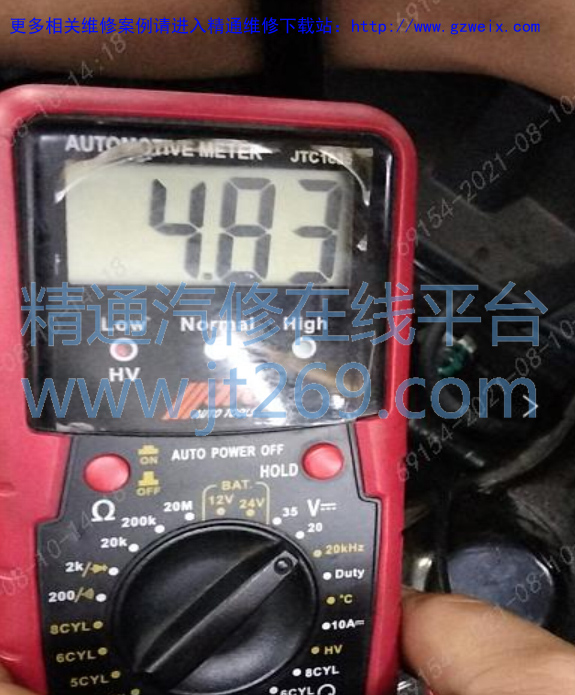

三、 根据上一步的测量结果，“顺藤摸瓜” 沿着导线的走向检查， 在线束分岔节点处（ 本案只是巧合， 杜绝“生搬硬套” ） 剖开线束绒布后发现这条“橙色” 导线在节点处脱落，修复节点重新包裹线束后， 测量输出电压为 4.83V， 如下图示。



安装好接插件后试车，发现转向灯的流水功能恢复正常。

解决方案： 修复损坏的线束，故障排除。
