奇瑞星途ET-i发动机故障灯常亮无法上高压
来源:本站整理  作者:佚名  2024-06-16 09:53:48

故障现象: 车主反映发动机故障灯偶发常亮,车辆无法挂入档位,反复按启动按键后可以挂入档位,但是发动机故障灯常亮。

故障代码: 用星途专用诊断仪读取整车电控系统故障代码, 如下图示:
故障分析:

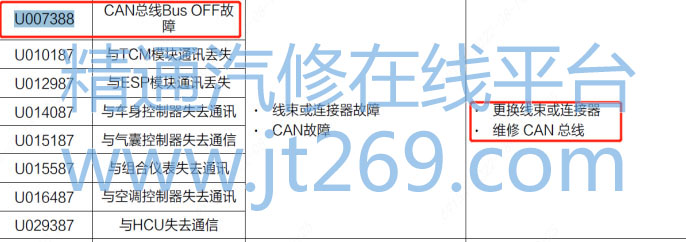

1、 根据故障代码查找维修手册,如下图示:
2、 根据维修手册中 DTC 定义、生成条件及维修建议分析可能原因如下:
1) CAN 总线问题;
2) 控制单元问题;
3) 其它原因导致(如加装改装等)。
3、 根据上述原因分析,查找 EOP 电子油泵电路图及测量步骤如下:
(a) 根据整车下高压电流程断开高压电;
(b) 断开DHT变速箱TCU和EOP电子油泵的插接件, 万用表调至欧姆档, 分别测量B-140的4号脚至B-180的27号脚和B-140的2号脚至B-180的28号脚的阻值均为0.5Ω(注: 导线正常的阻值不大于1Ω), 两条导线相互之间、 两条导线与电源线之间及与两条导线与车身之间的阻值均为无穷大, 由于故障是偶发, 拉扯线束测量, 测量结果没有变化, 可以判定导线无异常;

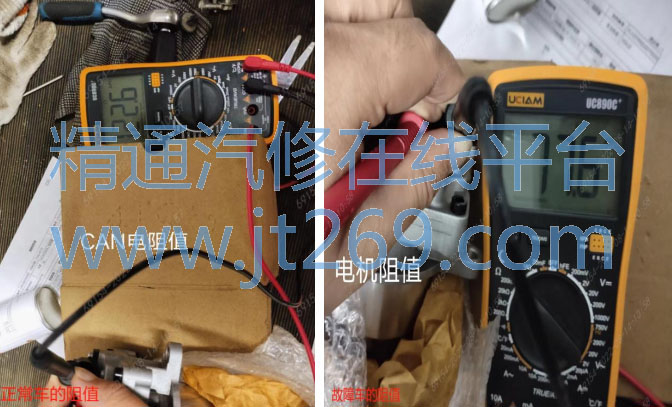

(c) 测量EOP电子油泵的终端阻值与正常车EOP电子油泵的终端阻值对比,如下图示;

(d)由上图可见, EOP电子油泵终端阻值异常, 由于没有备件, 为了减少用户进站次数及进一步验证故障点, 和试驾车对换EOP电子油泵ABA验证后故障车故障没有再现,试驾车试车后出现故障车同样的故障, 判定EOP电子油泵损坏。
解决方案: 更换 EOP 电子油泵后, 故障排除。
案例总结: 本案是 EOP 电子油泵终端电阻异常导致的 CAN 总线关闭的故障。大家在维修 CAN 总线通讯类故障前,一定要搞清楚在哪些情况下才会出现 CAN 总线的关闭, 如果不清楚 CAN 总线关闭的原因, 很难对通讯类故障做出合理、 有效的排查, 最终可能会让用户多次进站,浪费大量的时间, 导致用户抱怨。 本案在处理过程中, 思路比较清晰,排查也很仔细, 特别是能够利用试驾资源进行故障件的 ABA 验证很值得“点赞” , 做技术应该有这样谨慎的态度。 希望大家在日常工作中合理利用身边资源, 形成自己的诊断思路, 能够及时地解决用户的问题。
