故障代码： 服务人员抵达现场后， 用星途专用诊断仪进入整车电控系统读取故障信息如下图示：

故障分析：

一、 通过上述控制单元的故障信息发现， 有多个控制单元与 EMS 和TCU失去通讯， 可以判定故障范围可能为EMS 和TCU共用部分；

二、 根据分析的故障范围， 查找电路图如下图示：

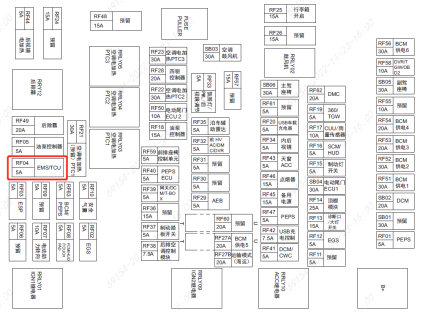

三、 查找电路图中共用保险丝 RF04 的位置， 如下图示：

拔下 RF04 保险丝后， 发现保险丝熔断。

解决方案： 更换损坏的保险丝后， 故障排除。

案例总结： 本案是控制单元通讯类故障， 故障信息非常多， 请各位技术兄弟千万不要紧张， 耐心看完完整的故障信息， 找到其中的规律， 才能找到突破口。 本案中的突破口就是发动机和变速箱同时失去通讯， 这就要求大家在维修资料中找到它们的共用点， 也就是故障点。 通讯类故障在日常的工作中比较常见， 希望大家在遇到故障时能够根据通讯的工作条件， 追步分析， 方能快速地锁定故障范围， 从而准确的找到故障点。
