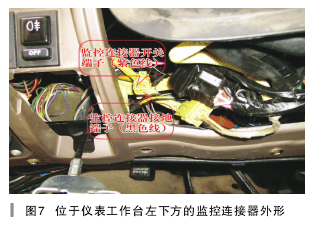

2用短接线将安全气囊监控连接器上的故障诊断开关端子与接地端子短接。安全气囊监控连接器方位及相关端子说明分别如图7、图8所示。

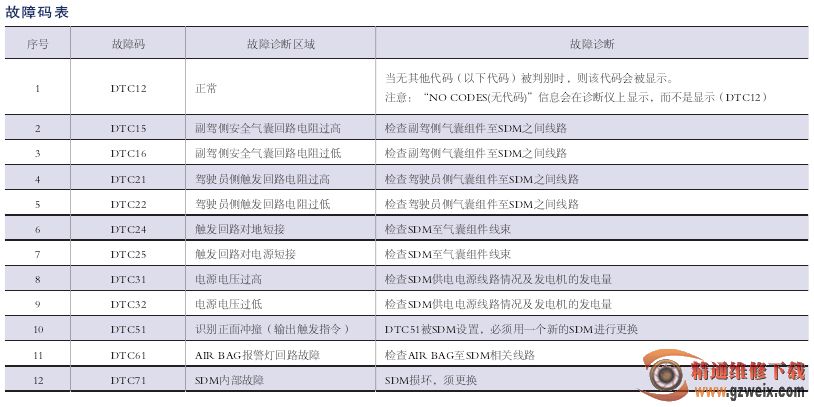

    3查看AIR BAG报警灯，读取故障码（故障码的信号频率，可参见故障诊断表），故障诊断代码如表1所示。

    注：如果诊断到2个或更多故障码，则所有的故障码会依照其代码数值的大小按由小到大的顺序进行显示。

    用安全气囊监控连接器进行故障码的清除：

    1将点火开关旋至ON挡，并等待大约20s。

    2用短接线将安全气囊监控连接器上的故障诊断开关端子与接地端子进行短接，大约1s后断开短接线的连接，保持大约1s后再次将开关端子与接地端子进行短接，如此循环操作5次。

    3参考DTC（故障码）检查并确认系统正常的DTC故障码( DTC12）是否被显示，以及有无其他故障码存在。

    注意：如果故障码DTC51或DTC71被存储在SDM中，则不可能进行故障码清除操作。

    故障总结：在读取安全气囊系统故障码时，曾有3个故障码，对于前两个历史性故障码应该与车辆前期运行状况有关，故障码B1021驾驶座前气囊电阻太大，很可能是由于驾驶员侧前气囊连接器与气囊线束之间曾经出现过接触不良现象；B1032蓄电池电压太低，很可能是由于该车发电机曾出现过不发电或给蓄电池充电电压不足等而导致；B1015乘客座前气囊电阻太大，当前故障，当然与车辆前期拆装仪表工作台有关。

   另外，友情提醒：在维修安全气囊系统时，如需更换安全气囊SDM或气囊游丝时，必须按维修手册上的相关操作流程进行作业，以防安全气囊误动作造成人身伤害。
