一辆行驶里程约6.6万km的路虎发现4。该车行驶中车辆不确定熄火,油表指示灯点亮。
故障诊断:该车进厂后客户反映,车辆行驶中油表灯点亮,以为没有燃油了,于是在去加油站途中车辆不定时自行熄火,随后又可以立刻着车。加满油后油表依然无指示,仪表上提示“剩余燃油可行驶----km/h”,并且不定时熄火现象依然存在。
连接诊断仪读取故障码为:
BIA75-11 BCM----公里1号燃油发送器电路对地短路
BlA76-11 BCM----公里2号燃油发送器电路对地短路
对于路虎柴油发现4来说,如果发动机模块无法收到正确的油位信息,即使燃油不缺,为了保护发动机下次启动不会受到影响,发动机也会自行熄火。根据故障现象和故障码追踪分析,车身模块BCM无法正常发出油位信息,或无正常油位信息输入是造成该车不确定熄火的主要原因,而油表无指示的原因有以下几点。
1.燃油发送器电路对地短路。
2.油位指示器(油浮子)损坏。
3.车身模块BCM与仪表模块发动机模块之间的CAN线不能正常通信。
4.车身模块BCM内部故障。
根据以往案例和现行的故障现象,就把重点放在了对燃油传感器的检查,抬下油箱拆下传感器进行清洁和测量。1号传感器从下缓慢上移阻值,从167.8kΩ到无穷大,2号传感器同样在167.8kΩ到无穷大,从传感器本身并没发现异常。处理传感器与线束插头装车测试,开始时油位能够正常显示,当油位上升到3/4时,故障现象再次出现。

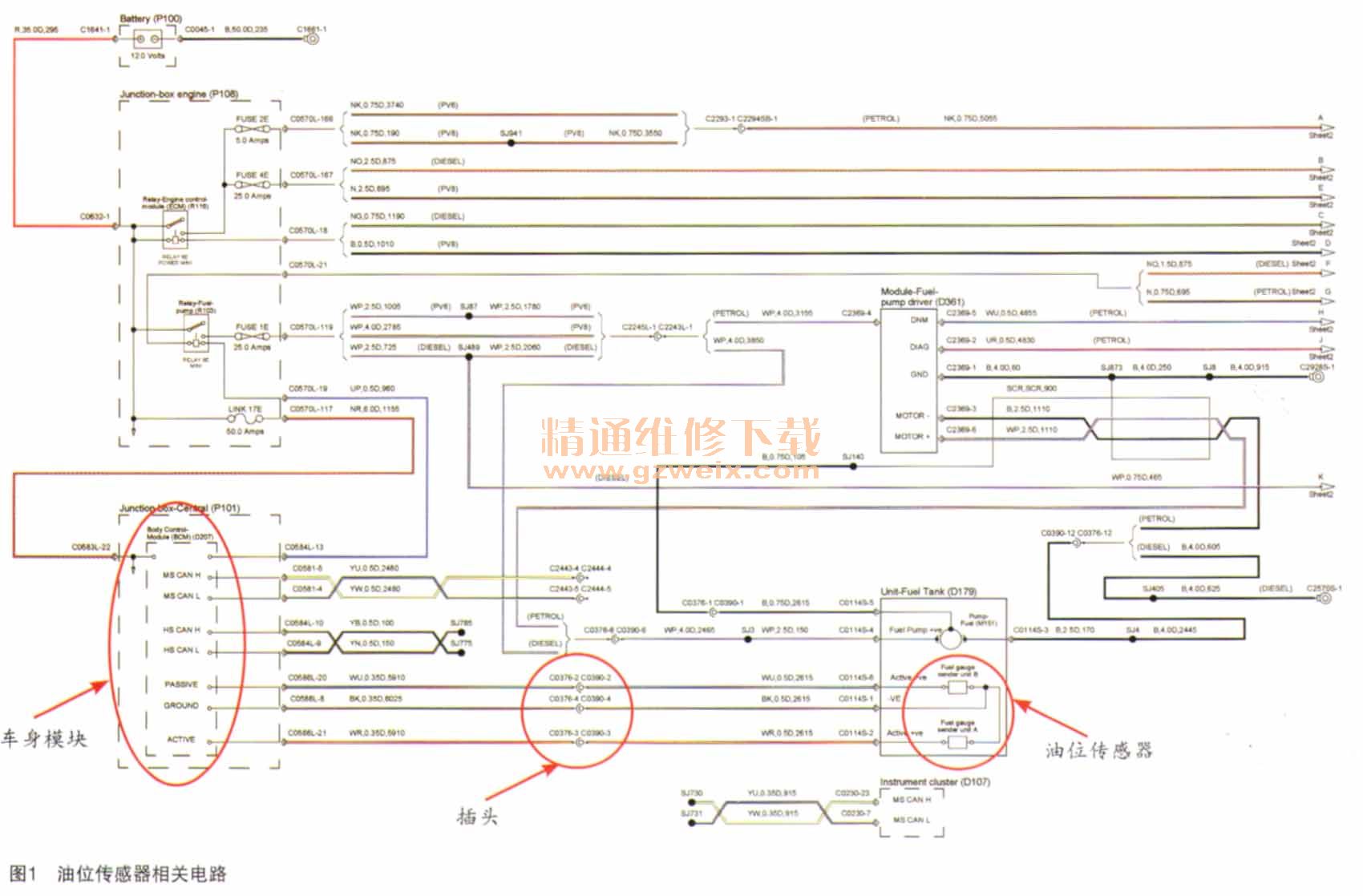

再次拆下油位传感器,根据电路图(如图1所示)对油位传感器线路进行测量,断开车身模块与油浮子之间插头C0376进行测量。C0376-2号脚蓝色线(信号正)一与C0376-18黑红线(接地)为1.82V,C0376-3 U脚橙色线(信号负)与C0376-18黑红线之问为1.76V,正常值应在3~4V之间。而该信号线正是由车身模块发出和接收的。
为了进一步确认车身模块本身问题,断开蓄电池对模块放电,30min后再次试车测量,发现开始时电压在3~4V之间,油表在浮子起伏变化中也能正常显示,10多分钟后故障再次出现。接下来对车身模块BCM进行软件重载,但油表指示灯依然点亮。

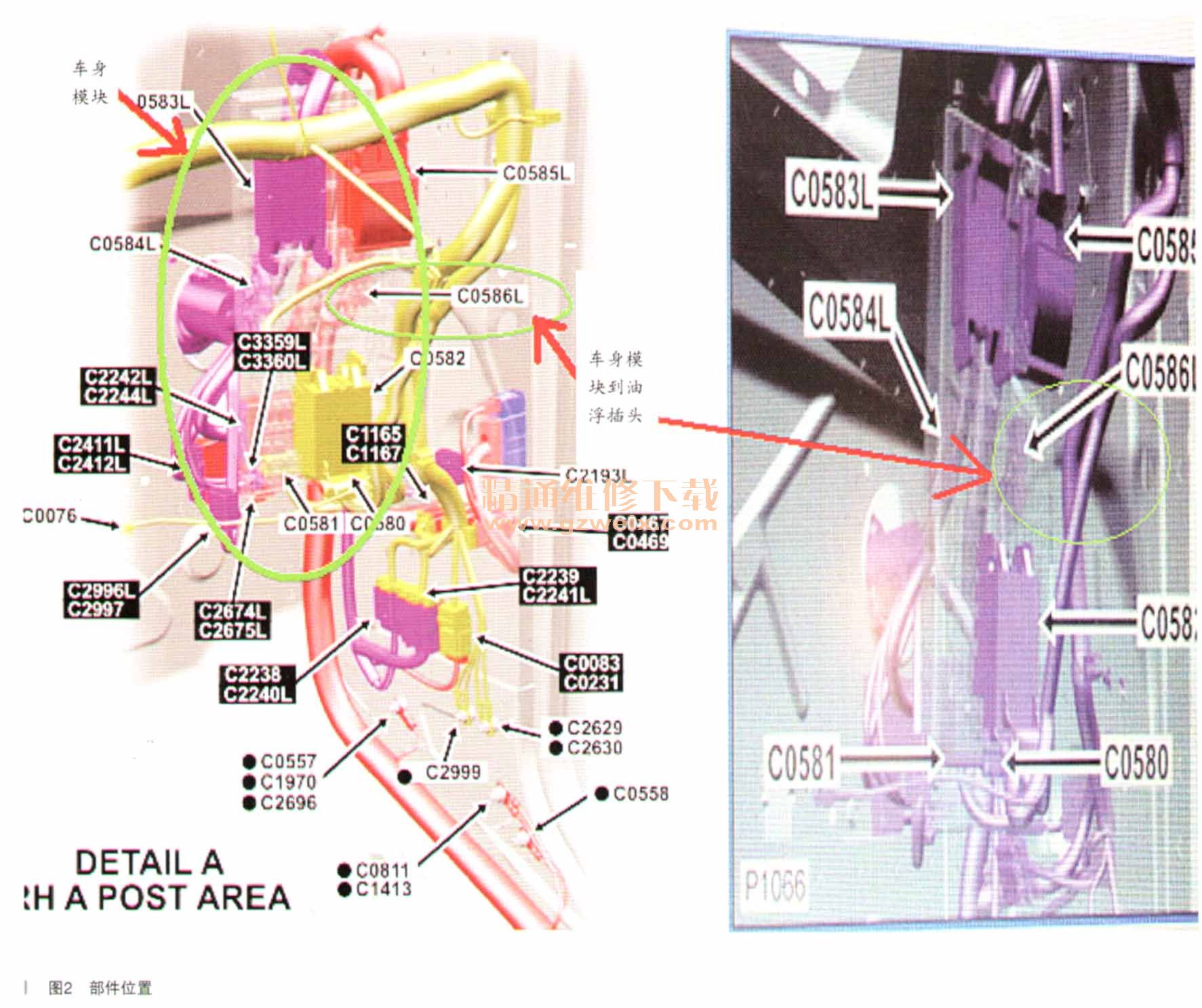

如图2所示,油位传感器与模块BCM直接相连,断开该插头C0586L油位传感器线束,此时油位应在满箱位置,而该车断开后油表指示在1/4处,种种现象表明该车由于车身模块内部故障,致使油位传感器所需电压低于极限以下,从而导致仪表油表指示灯常亮。
故障排除:更换车身模块BCM下载软件,清除故障码。更换空气滤芯和柴油滤芯,重新加注燃油。该车故障排除。
故障总结:该车有两个油位传感器,进行串行连接共用一根接地线,并在BCM内部接地,在线路上一般很少有问题,大多数是由于传感器内部太脏,或由于传感器浮子卡住无法传递正确油位信号而引起。而对于因模块自身所引起的故障很少见,于是把重点放在了对油位传感器的检查,同时也忽略了对线路信号的收集。通过该案例让我认识到经验很有用,但对系统的全面认识和信息数据的收集更重要。
