长城C30轿车仪表上气囊灯常亮
来源:汽车维修技师  作者:佚名  2016-08-16 09:05:31

    一辆行驶里程约3210km的长城C30轿车。该车仪表上气囊灯常亮,使用诊断仪读故障码为:B1039乘客预紧器高电阻,并且故障码无法清除,如图1所示。

    故障诊断:分析故障原因为:(1)乘客预紧器故障;(2)线束、插接件故障;(3)气囊ECU故障。

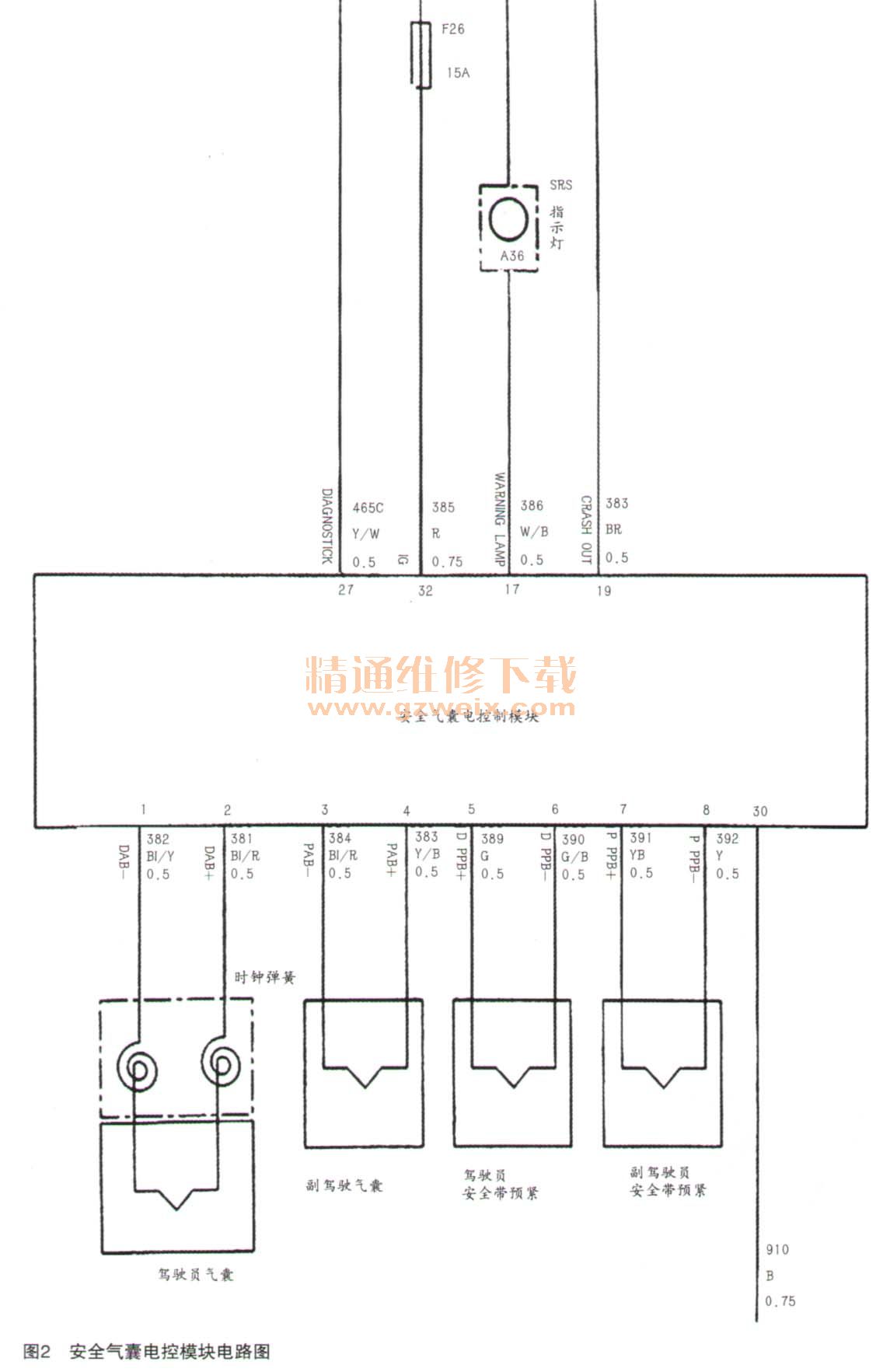

    安全气囊电控模块电路图如图2所示。

    故障排除:(1)读取乘客预紧器数据流如图3所示,说明确实存在断路故障。

      (2)利用气囊ECU系统自检功能测试:用一导线短接接头再读数据流,发现副驾驶员安全气囊引爆电阴.为0.47Ω(如图4所示),说明线路、ECU正常。

    (3)再次模拟测试.:使用2Ω的电阻代替气囊接在插头上,发现数据流显示为2.35Ω,如图5所示。

[1] [2]  下一页
