哈弗H8开启雨刮器后,车辆出现故障灯亮等故障解决
来源:本站整理  作者:佚名  2018-10-29 09:16:48

    涉及车辆:搭载8挡自动变速器的哈弗H8车型。
    故障内容:以上部分车辆可能存在开启雨刮器后,车辆行驶中仪表板显示屏显示“颗粒捕捉器再生故障、柴油颗粒捕捉器压差传感器信号电压低”等故障(4D20T发动机)。车辆偶发明显顿挫(4C20A发动机)。
    经过排查,故障是由于雨刮器工作时干扰到其他车辆系统的运行造成的,需要在雨刮器电机插接器处增加TVS管以排除故障。
    (1)将车辆停放在水平地面上,拉好驻车制动器,再将蓄电池负极断开,使整车处于无电状态。
    (2)依次拆除雨刮器臂、雨刮盖板、雨刮电机,拔下雨刮电机插接器。
    (3)将雨刮电机插接器出线端线束表面防护剥开约100 mm。
    (4)将雨刮低速电源线(线色为红/绿,孔位为2)导线表面绝缘层剥开约10 mm,剥开位置距离插接器50 mm;雨刮搭铁线
  (线色为黑,孔位为4)导线表面绝缘层剥开约10 mm,剥开位置距离插接器70 mm(图1)。

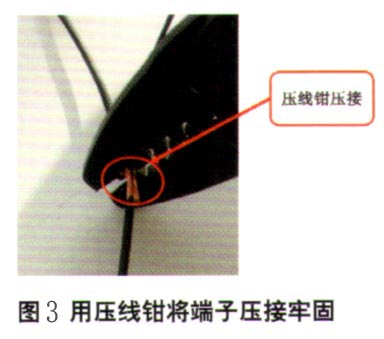

    (5)分别将TVS管两端导线通过中压端子并接到雨刮低速电源线和搭铁线上,并接时不区分极性(图2),用压线钳将端子压接牢固(图3)。



    (6)利用线束挑针将雨刮电机线束端插接器的2和4孔位端子挑出。

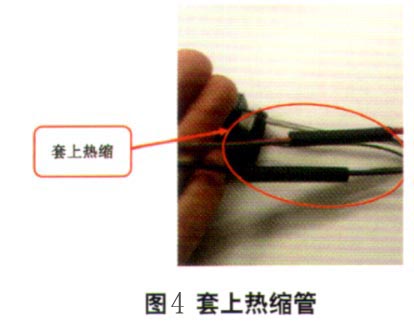

    (7)分别将2根导线绝缘层剥开位置套上热缩管(图4),用烤枪对热缩管进行加温,直至完全将导线包裹(图5)。



    (8)用布基胶带将雨刮电机插接器的4根导线、TVS管实缠防护,实缠后用扎带进行固定(图6)。

    (9)复原车辆,安装雨刮电机插上雨刮电机插接器再依次装上雨刮盖板和雨刮器臂。

相关资料:2017年长城哈弗H8原厂维修手册(含电路图)
