一辆行驶里程约1.8万km、配置2.0T发动机及8速自动变速器的哈弗H8。用户反映：该车辆行驶中，从前车右侧超车时，仪表发出声音报警，提示“请保持安全距离”，并且在继续超车过程中，车辆突然自动制动一次，仪表上提示“请踩制动踏板”。
      故障诊断：
      （1）试车，在三车道道路靠右侧行驶，仪表上前碰撞预警指示灯显示为绿色，在接近前方左侧相邻车道的车辆时，仪表发出声音报警，提示“请保持安全距离”，继续加速准备超车时，车辆突然发生一次紧急制动，伴随ABS泵运转声响，仪表上提示“请踩制动踏板”，同样路况测试，从前车左侧进行超车时，一切正常，在前车正后方慢慢接近前车时，也没有上述现象。
      （ 2）进入多媒体“行车设置”，关闭前碰撞预警及自动紧急制动功能（如图1所示），再次测试，不再发生上述现象，说明是触发了前碰撞预警及自动紧急制动功能才产生了这个现象。

      （3） ACC自适应巡航、前碰撞预警和自动紧急制动是基于ACC雷达模块的三种功能，ACC雷达模块安装在前保险杠内中间位置，对正前方同向行驶的车辆距离进行探测，当距离过近时，仪表首先声音提示报警，如果距离继续缩短，就会进行一次短促的制动，提示驾驶员注意车距，正常情况从前车左侧或右侧超车时，是不会发生预警和紧急制动现象的，所以虽然前碰撞报警指示灯没有显示红色，但从前车的右侧超车时触发此功能是一种故障，不是正常现象。

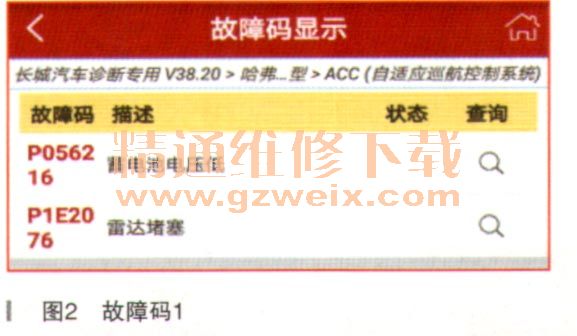

      （4）诊断仪进入ACC自适应巡航系统，读取故障码为PlE2076雷达堵塞（如图2所示），进一步查询维修手册，故障码解释为“雷达被遮挡”，报码有两种原因，一是雷达前方有遮挡物，二是车辆长时间在十分空旷的场地行驶，无目标致使雷达失明。

      （5）ACC雷达模块安装在车辆正前方保险杠内，仔细观察前保险杠外观，无磕碰痕迹，但在牌照下方有一白色金属饰条是原车没有的，询问车主，前保险杠发生过轻微地刮蹭，由于只是出现了轻微的裂痕，为了掩盖此处裂痕，车主自己用一不锈钢板做了一个装饰条，用玻璃胶粘在裂痕位置来遮挡开裂部位，如图3所示。

      （6）ACC雷达模块正好在饰条的正后方，为了排除加装不锈钢饰条对雷达模块的影响，决定拆下前保险杠进行试车，一方面可以确定前碰撞预警异常报警是否和加装的饰条有关系，另外还可以查看雷达模块安装情况。
      （7）拆下前保险杠后，发现ACC雷达模块支架变形，右侧固定螺栓脱落，雷达正面不是朝向正前方，而是朝向车辆的左前方，如图4所示。
