拆下仪表线束逐段检查（如图4所示），发现电源从1号保险盒10A保险出来后，并没有直接到
PEPS单元，而是在副仪表台线束分支中与

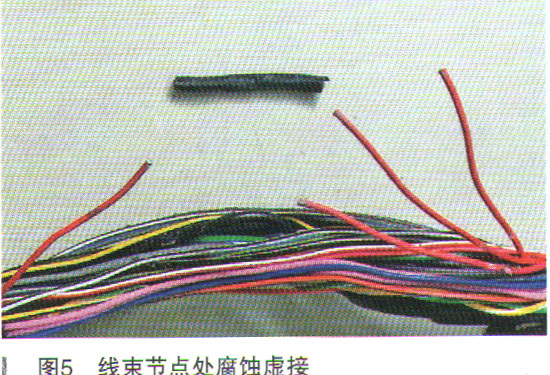

PEPS电源线、ESCL电源线、右控制开关电源线，4根线汇集在一起，此处导线已经腐蚀发绿，轻轻一拽就断了（如图5所示）。
更换仪表线束后，ESCL电源线供电恢复正常，发动机可以启动着车，故障排除。
故障总结：由于电子转向锁电源线在线束节点处腐蚀虚接，ESCL电源电压过低，无法与
PEPS进行通信认证，转向锁无法解锁，所以电源模式无法切换，发动机
无法启动。
ESCL与
PEPS共用电源保险，
PEPS供电正常，ESCL电压异常，应重点检查电源线的节点处，而节点位置在电路图中没有标注，实际查找线路也比较麻烦，通过给ESCL跨接电源的方式验证之后，建议直接更换仪表线束处理。
