一辆行驶里程约18万km的2004款保时捷卡宴。用户反映：该车在维修保养后无法复位保养。
    故障诊断：1．连接PIWISTESTER;无法读取任何控制单元，仪表显示正常。根据以往的维修经验怀疑：（1）诊断系统CAN存在故障；
  （2）诊断仪故障；（3）控制单元的供电存在故障；（4）控制单元的搭铁存在故障；（5）控制单元本身故障；（6）网关控制单元故障；（7）控制单元所在的总线系统存在故障（总线干扰，总线短路、断路等）。

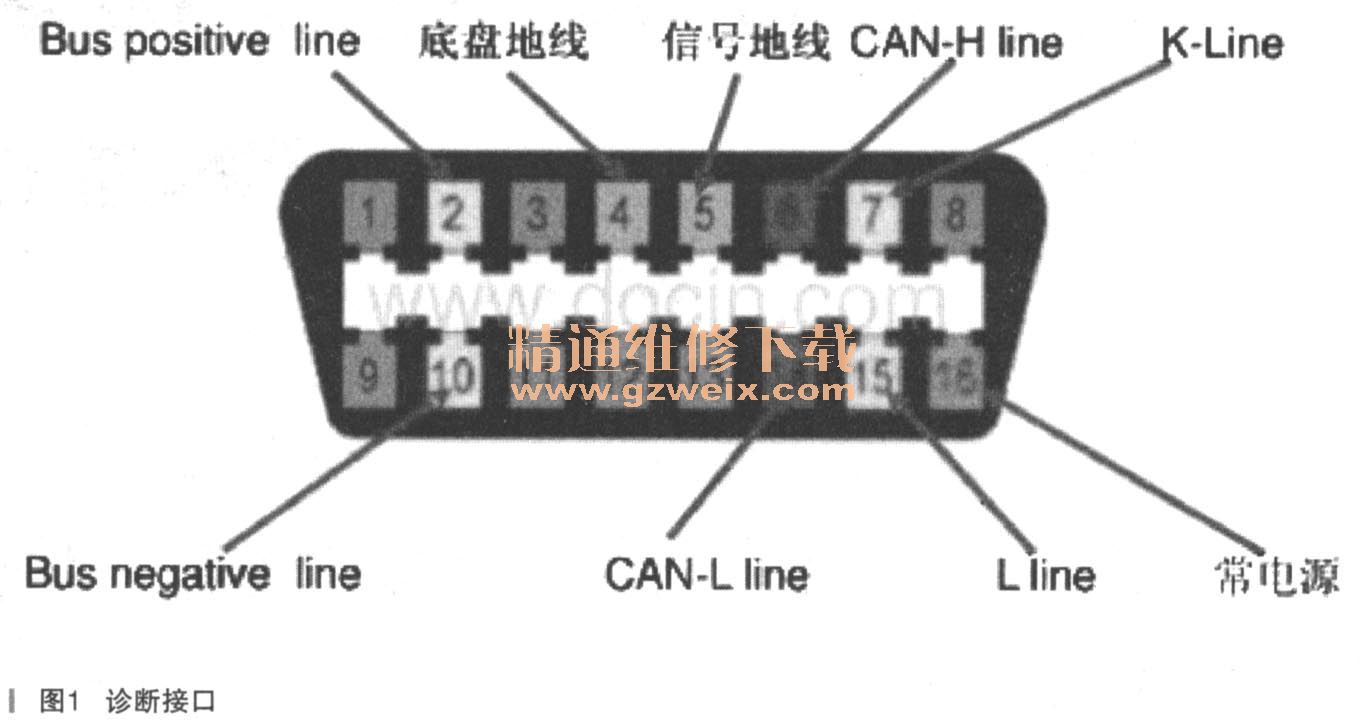

    2．更换PIWIS TESTER后仍然无法进入控制单元读取故障，所以首先分析诊断接口OBD试如图1所示）的线路组成并检查了诊断接口的相关保险丝均正常。

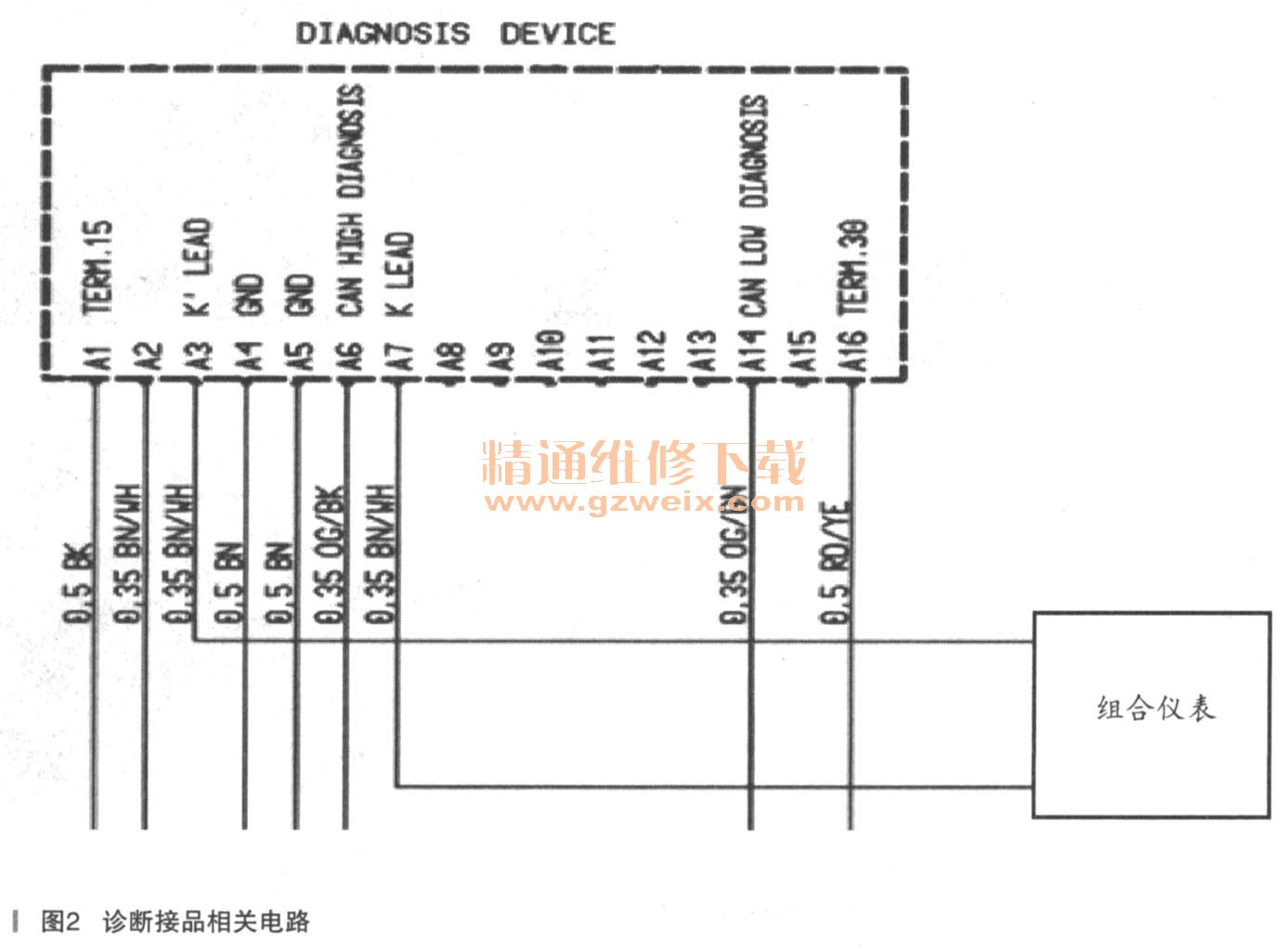

    然后查看电路图对诊断接口相关电路图（如图2所示）测量了诊断接口的供电线16针脚，12.5V正常，接地线4针脚接地正常，线路之间也没有相互短路或对地断路。进一步测量诊断CAN线时发现，CAN高6针脚）和CAN低（14针脚）均没有任何电压不正常。正常时CAN H和CAN L的绝对值的和在5V左右。立刻拆下手套箱查看网关，发现没有单独的网关。重新查看车身电控元件图未发现网管控制单元，顺电路图线路追踪发现CAN线是通向组合仪表的卜（注：2004款Cayenn。网关集成在组合仪表里）。拆下组合仪表测量诊断CAN H和CAN L到诊断接口的线路均正常，但是没有电压输出。测量组合仪表CAN H和CAN L的输入电压正常，CAN H 2.45V、CAN L 2.5V。因此判断为组合仪表内部故障。

    故障排除：更换组合仪表并执行编码编程。
    故障总结：此故障看似简单，其实也考验大部分维修人员的基本知识：OBD 2的16针脚诊断接口。老款车型的知识欠缺，导致维修时走了一些弯路，好在思路清晰，最终把故障排除。希望在以后的维修中多多补充品牌知识。
