数字多功能光盘（DVD）屏幕黑屏／被切剪
车型：Discovery 4／LR4 （LA）车型年：2010-2011，汽车识别号系列：AA510178-BA571980。Range Rover（LM）车型年：2010-2012，汽车识别号系列：AA318900-CA3798000Range Rover Sport （LS）车型年：2010-2011，汽车识别号系列：AA212145-BA287193。
注意DVD带状电缆故障影响以下方面：
·AH32-19CO43-AA-RangeRover Sport DVD播放器一零部件号（LR020194）
·AH32-19CO43-BA-RangeRover Sport DVD播放器-零部件号（LR020195）
·AH32-19CO43-CA-RangeRover Sport DVD播放器-零部件号（LR020196）
·AH32-19CO43-DA-RangeRover Sport DVD播放器-零部件号（LR020197）
·AH32-19CO43-EA-RangeRover Sport DVD播放器-零部件号（LR020198）
·AH32-19CO43-FA-RangeRover Sport DVD播放器-零部件号（LR020199）
·AH32-19CO43-GA-RangeRover Sport DVD播放器-零部件号（LR020200）
·AH42-19CO43-AA-新款Range Rover.DVD播放器-零部件号（LR020201）
·AH42-19CO43-BA-新款Range Rover DVD：播放器-零部件号（LR020205）
·AH42-19CO43-CA-新款Range Rover DVD播放器-零部件号（LR020202）
·AH42-19CO43-DA-新款DVD播放器-零部件号（LR020204）
·AH42-19CO43-EA-新款DVD播放器-零部件号（LR020203）
·AH42-19CO43-FA-新款DVD播放器-零部件号（LR020206）
·AH42-19CO43-GA-新款DVD播放器-零部件号（LR020207）
故障现象：客户可能会报告，车辆在行驶过程中，DVD屏幕黑屏和或视频和音频间歇性终止的问题。
故障诊断：Alpine（供应商）DVD装配期间数据带状电缆损坏。

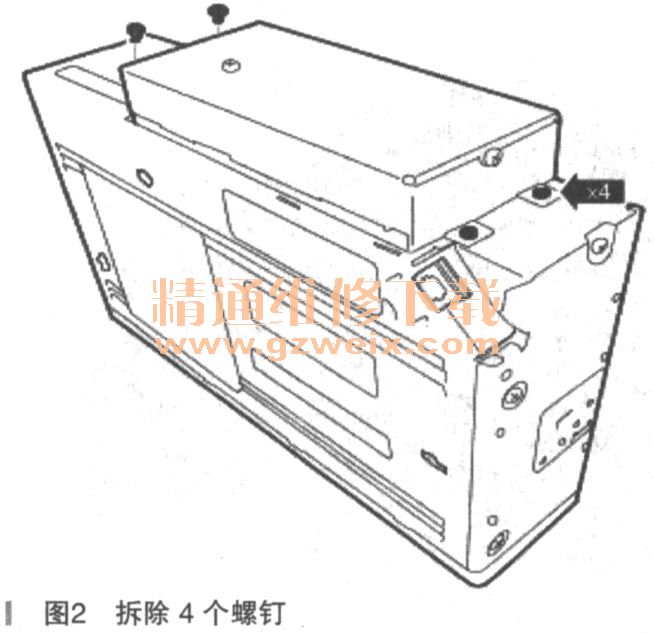

故随排除：1．卸下小螺钉。拆下DVD播放器，拆除4个螺钉（见图2）。
2．更换部件时切勿用力过大。未能遵守这一指令可能导致部件损坏。小心地抬起分总成以露出带状电缆。

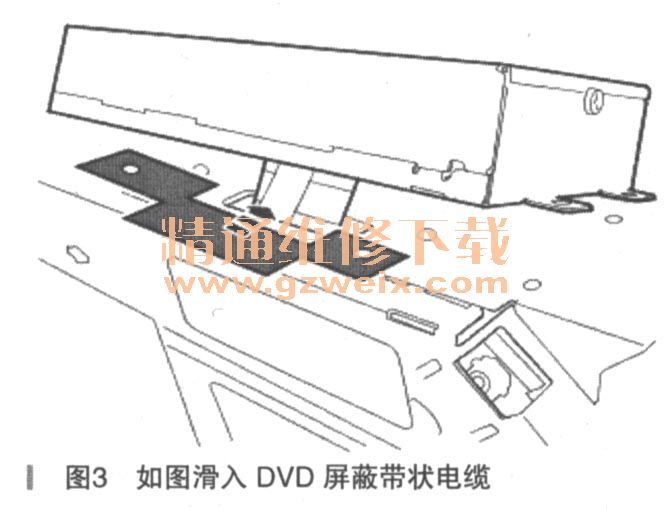

3．如图所示滑入DVD屏蔽带状电缆（见图3）。

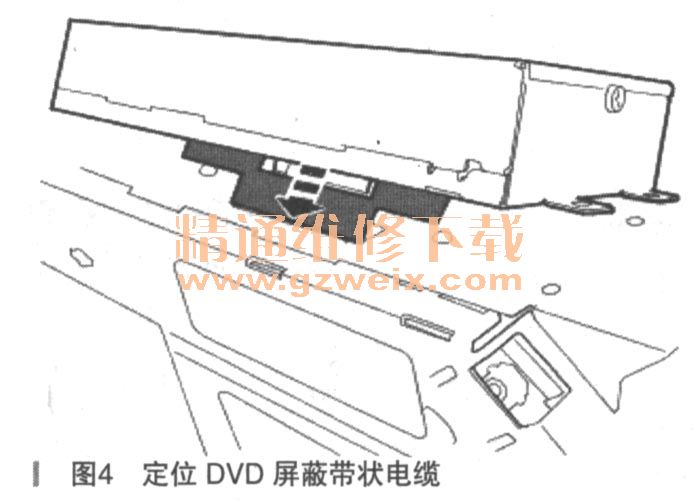

4．确保防护层（屏蔽带状电缆）的TAB位于DVD换碟机槽内。如图所示定位DVD屏蔽带状电缆（见图4）。

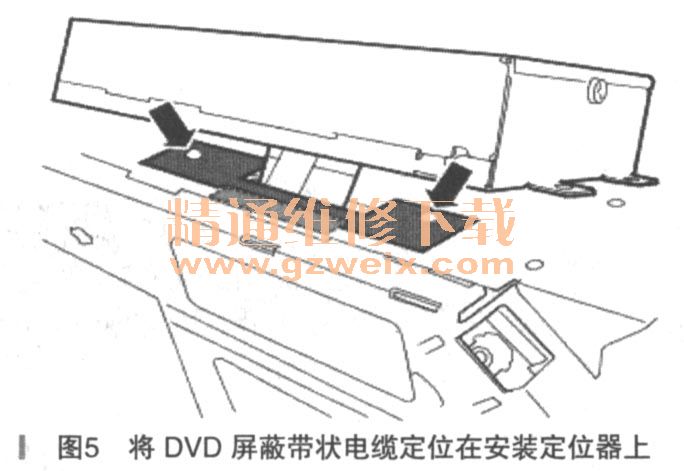

5．如图所示将DVD屏蔽带状电缆定位在安装定位器上（见图5）。

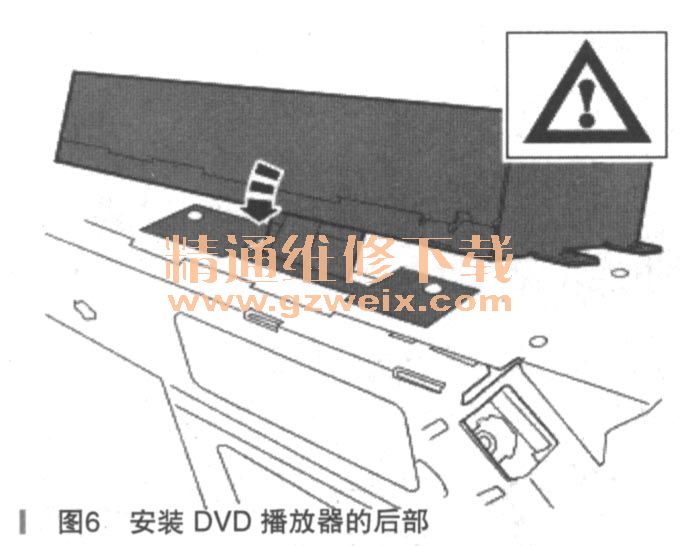

6．请确保在安装播放器的后部时已定位DVD屏蔽带状电缆。未能遵守这一指令可能会造成部件损坏。安装DVD播放器的后部（见图6）。

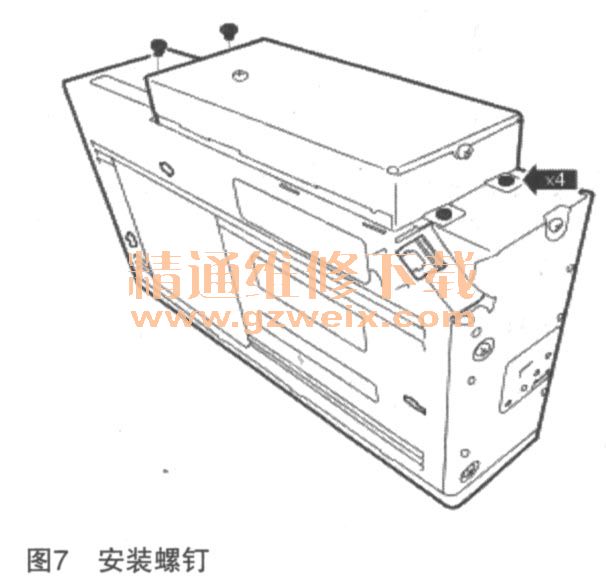

7．安装4个螺钉（见图7）。
