一辆行驶里程约3.8万km的柴油版路虎发现4。用户反映：该车右侧车门无法用遥控钥匙开启和锁止。
    接车后：验证故障现象，事故车装好车门，在功能测试时发现用遥控钥匙无法开启和锁止右侧车门。
    这是下辆大事故车，首先对车辆的外部进行检查，没有发现异常。连接诊断仪IDS读取故障码，诊断仪中没有当前的和已存储的有关车门遥控的故障。出现这种故障的原因有以下几种可能：
    1．车门控制模块的保险丝烧掉；
    2．车门控制模块有问题；
    3．线束有问题；
    4．锁块有问题；
    5．车身控制模块有问题。

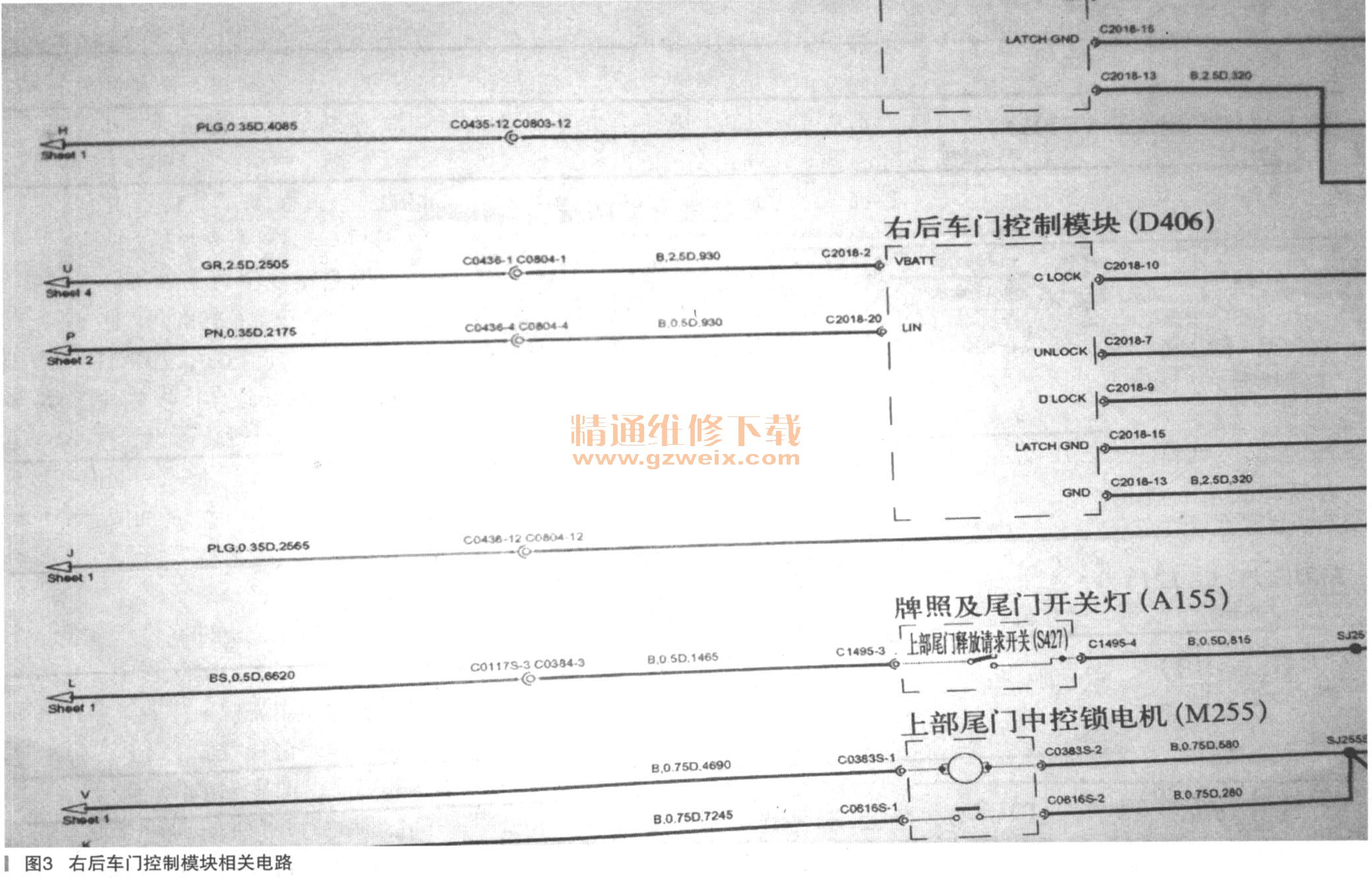

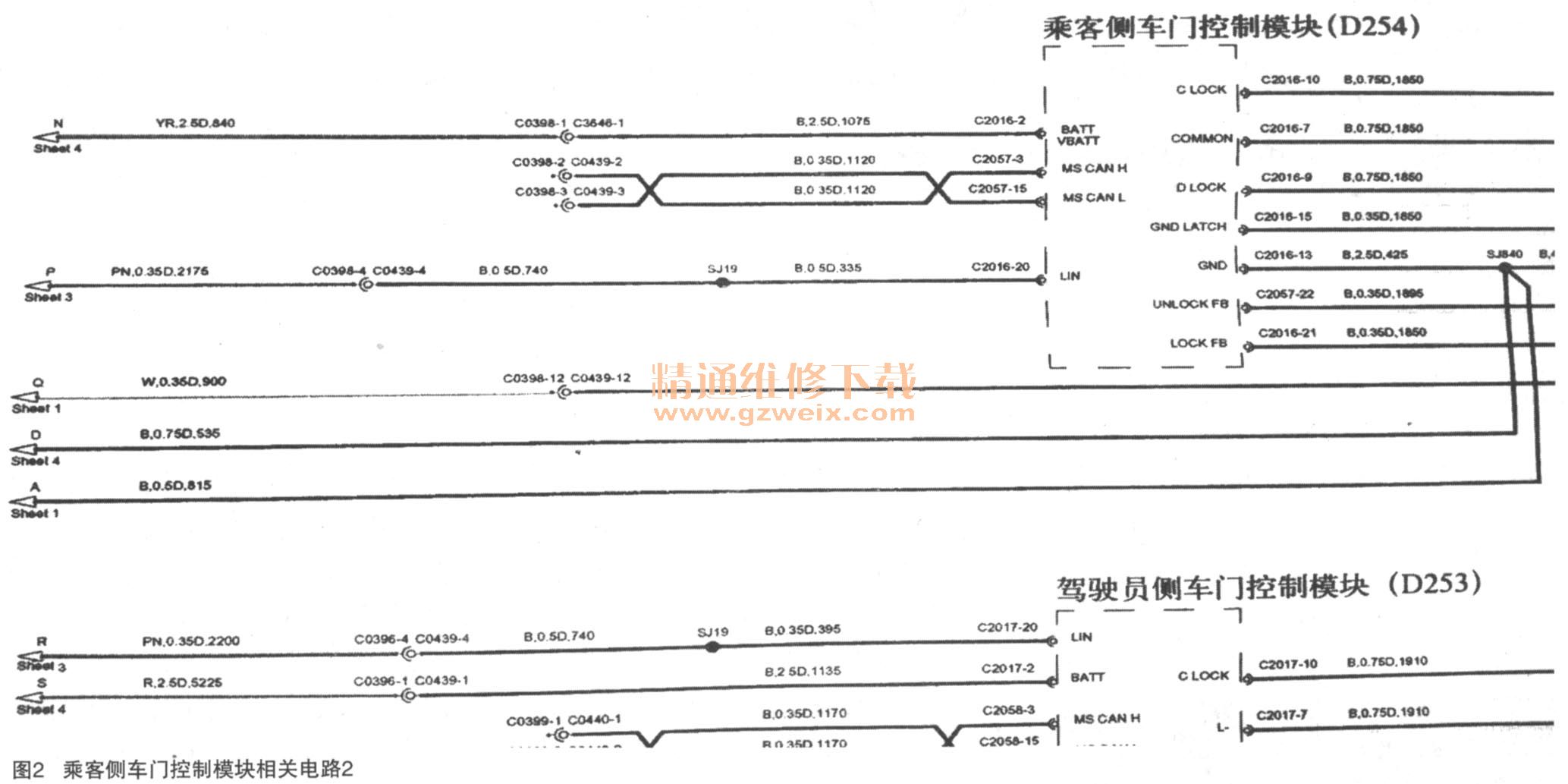

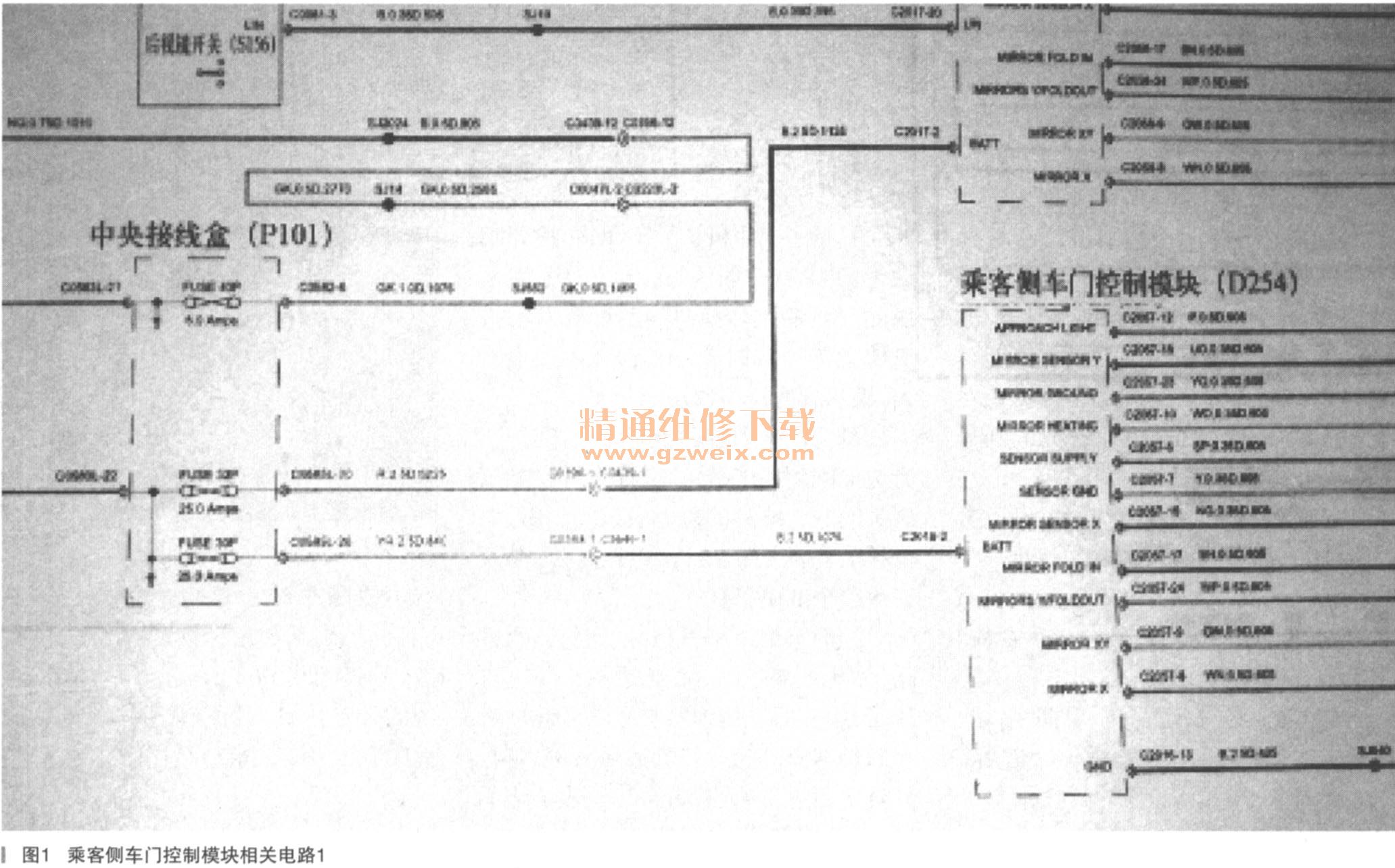

    找到车门的模块控制的电路图进行检测分析，相关电路图如图1～图3所示。





    首先在中央接线盒找到车门控制模块的供电保险丝30号保险，用万用表测量30号保险，导通且保险两端都有12V的电源，说明车门控制模块的供电正常。从电路图中我们可以得知，右前车门控制模块有一根LIN线是到右后车门控制模块的。也就是说，当右前车门损坏的话，会造成右侧一侧的车门都用遥控钥匙无法开启和锁止，因此我们先拆掉右前的车门内衬进行检测。拔掉右前车门控制模块的插头，用万用表的电压挡进行测量，电源线上有12V的电压；两根CAN线，高CAN上有2.7V左右的电压，低CAN上有2.3V左右的电压；LIN线上有8V左右的电压，说明线束和车身模块都没有问题。为了进一步确定是右前车门模块的问题，通过左前车门模块和右前车门模块的电路图对比，我们可以发现，左前和右前的车门的控制模块是一样的，可以对调。左前和右前车门模块调换以后，右侧的一侧车门，就可以用遥控钥匙开启和锁止了，说明锁块也没有问题，是右前门的车门控制模块损坏了，问题到此解决。
    故障排除：更换右前门车门控制模块。
    故障总结：在维修当中，我们一定要利用好相关电路图，电路图不仅仅是一种资料，更重要的是我们的检测工具！
