一辆行驶里程约1km，装配S14发动机的2012款路虎极光2.0L车。该车仪表灯亮了一片，车辆无法启动。
    故障诊断：连接SDD，发现会话页面处中速CAN所有控制单元都连接不上，调取故障码也显示与中速CAN失去通信。
    试验，发现打车没反应，启动机不吸合，但应急启动可打到2挡，着不了车。
根据SDD控制单元连接图及故障码分析，中速CAN存在故障。
    从诊断插口处测量数值，发现3号灰橙线对地搭铁，不正常，11号紫橙线正常。测量3号与11号间电阻为62.7 Ω，正常。

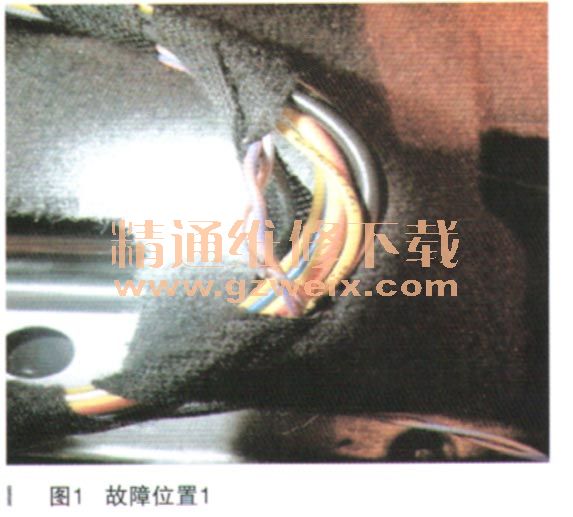

    根据电路图分别用两分法查找搭铁来源，最后查到主驾座椅下方插头及线束时发现中速CAN中的灰橙线外表皮已磨破产生搭铁（如图1所示），导致中速CAN不可用，车辆检测不到钥匙，车打不着，故障灯亮了一片。

    故障排除：处理被磨破处，重新固定线束，恢复被拆部件。
    故障总结：由于线束布局不当，造成座椅移动时线束与座椅支架摩擦损坏。
