在发动机或点火启动时显示燃油含水
    车型：Range Rover Evoque（LV），车型年：2013-2014，汽车识别号系列：H706084-H8565800Freelander 2/LR2（LF），车型年：2013起，汽车识别号系列：L910302起。Freelander 2/LR2（LF），车型年：2013起，汽车识别号系列：H321215起。
    故障现象：在发动机或点火启动时，燃油含水显示警告点亮。
    故障诊断：模块电源正时。
    所需零件：
    ·LR057850燃油含水传感器接线叠加线束-Freelander 2/LR2，数量：1
    ·LR059909燃油含水传感器接线叠加线束-Evoque，数量：1
    故陈排除：1．拆除燃油滤清器。

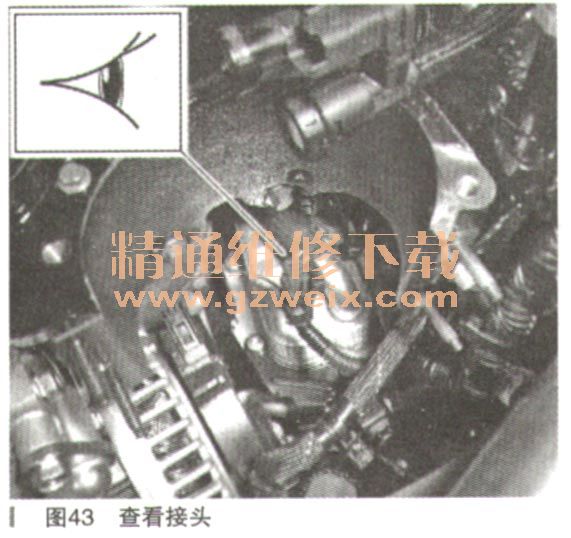

    2．查找是否存在燃油含水传感器的电气接头，见图43。

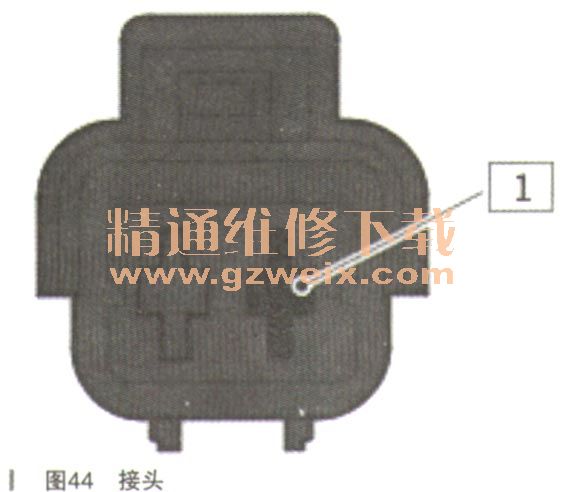

    3．使用接线线束维修套件中的合适工具从接头ClE823的位置1释放接线线束，见图44。

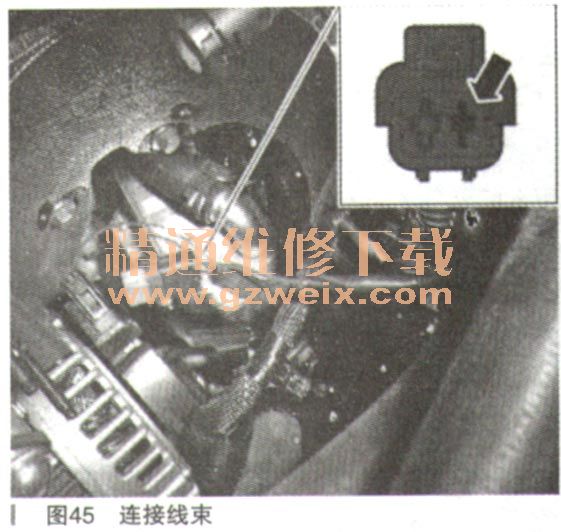

    4．将维修接线线束安装到接头ClE823的位置1，见图45。

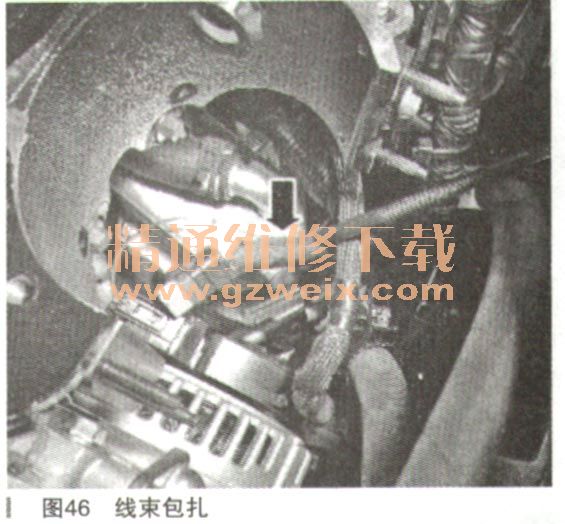

    5．使用合适的绝缘胶带，绝缘设置原装接线线束和维修叠加线束，见图46。

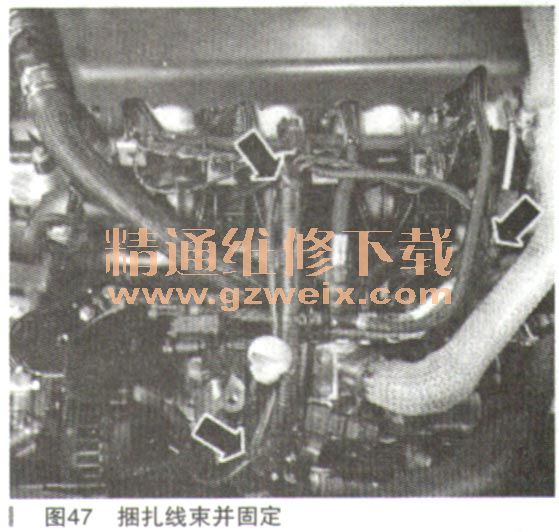

    6．将维修接线叠加线束连接至废气再循环（EGR）电磁阀，用3个当地采购的电缆捆扎带将其固定，见图47。

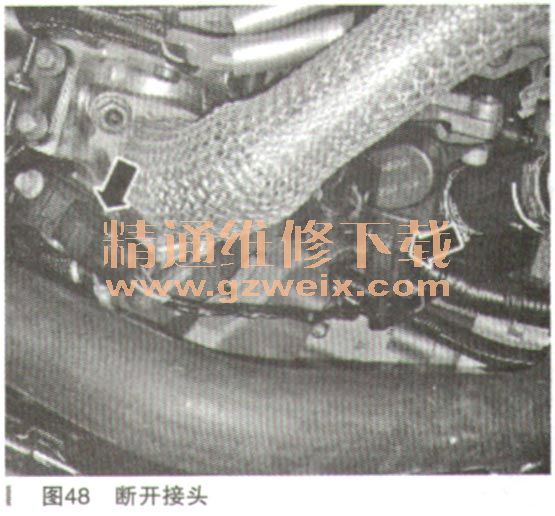

    7．断开废气再循环（EGR）电磁阀和涡轮增压器增压压力传感器电气接头，见图48。

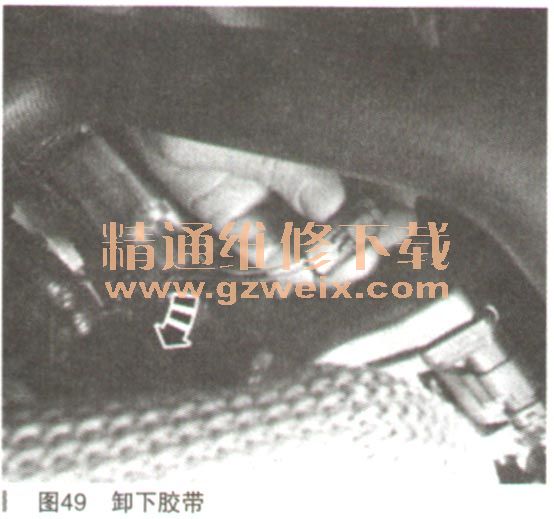

    8．从EGR电磁阀接线线束上卸下绝缘胶带，见图49。

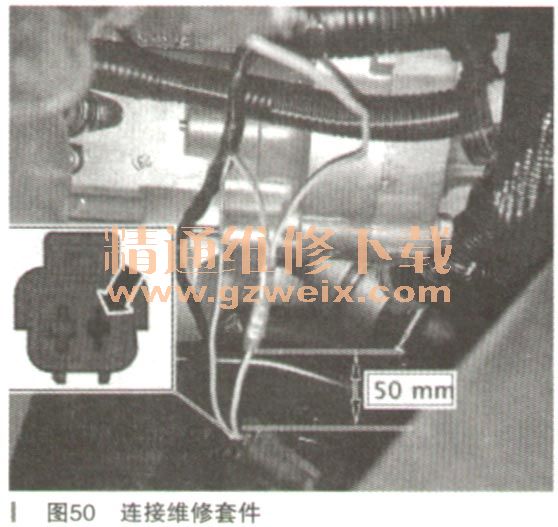

    9．使用接线线束维修套件在EGR电磁阀接线线束和维修线束之间创建拼接接头，见图50。

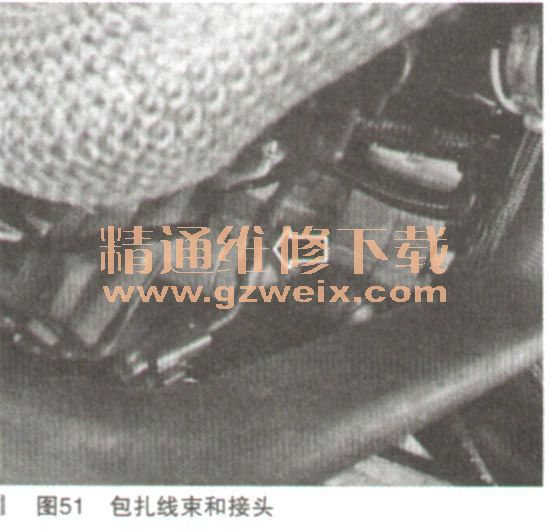

    10．使用合适的绝缘胶带绝缘废气再循环（EGR）接线线束和拼接接头，见图51。

    11．连接增压压力传感器和废气再循环（EGR）电磁阀电气接头。
    12．安装燃油滤清器。
