2010车型年款以后的车辆，约束控制模块（RCM）故障码
    车型：Discovery 4／LR 4（LA），车型年：2010起，汽车识别号系列：AA510178起。RangeRover. Sport（LS），车型年：2010-2013，汽车识别号系列：AA215623-DA81482。
    故障现象：约束控制摸块（RCM）中记录的故障码。
    故障诊断：SRS线束损坏、断路、短路，或在碰撞发生期间，安全气囊已燃烧。
      所需零件：
    注意：如果安全气囊被展开，直接连接到安全气囊的接线线束必须与展开的安全气囊一同更换。如果座椅安全带张紧器被展开丫仅更换此部件。如果驾驶者安全气囊被展开，时钟弹簧必须与展开的安全气囊一同更换，但无须更换连接时钟弹簧和仪表板／车身线束接头的线束。
    如果安全气囊被展开，必须更换下列线束部分。
      ．YMQ502110 C0251至C0231乘客安全气囊至仪表板／车身线束，数量：1
      ．YMQ502110 C0261至C0231乘客安全气囊至仪表板／车身线束，数量：1
      ．YMQ501990 C2126至C0256左侧B柱安全气囊至RCM接头，数量：1
      ．YMQ501980 C2127至C0256右侧B柱安全气囊至RCM接头，数量：1
      ．YMQ502030 C1479至C0256左侧帘式安全气囊至RCM接头，数量：1
    ．YMQ502020 C1480至C0256右侧帘式安全气囊至RCM接头，数量：1
      ．YMQ501970 C1654至C0256左后侧围板／C柱至RCM接头，数量：1
    ．YMQ501960 C1655至C0256右后侧围板／C柱至RCM接头，数量：1
    ．YMQ502050 C2124至C0256左侧第3排帘式安全气囊至RCM接头，数量：1
    ．YMQ502040 C2125至C0256右侧第3排气帘至RCM接头，数量：1
    零件也可提供：
    ．YMQ502100 C2641至C0229时钟弹簧至仪表板／车身线束接头，数量：1
    ．YMQ502080 00083至C1649仪表板／车身线束至RCM接头，数量：1
    ．YMQ502090 00067至C1649仪表板／车身线束至RCM接头，数量：1
    ．YMQ502060 C2368至C0256张紧器至RCM接头，数量：1
      ．YMQ502070 C2378至C0256张紧器至RCM接头，数量：1
      ．YMQ502000 C2368至C0256座椅下的接头至RCM接头，数量：1
      ．YMQ502010 C2378至C0256座椅下的接头至RCM接头，数量：1
      故障排除：安全气囊展开后的线束更换无法按保修索赔。
    需要拆卸仪表板以更换驾驶者和乘客安全气囊重叠线束，对于所有其他重叠线束，视需要拆除内饰以便操作。重叠线束的布线线路必须准确地遵守原装线束的布线线路，并在固定间隔使用合适的绝缘胶带或扎带进行固定。务必先固定最靠近安全气囊之处的重叠线束，并朝着RCM布线。在某些情况下，接线将比所需接线要长，因为重叠线束设计成可用于左驾车辆和右驾车辆。RCM或车身至仪表板线束接头附近的任何多余接线必须盘绕并固定至线束。
    使用SDD进行维修后，必须清除所有的诊断故障代码。
      （一）仪表板安全气囊重叠线束
    1．卸下仪表板上部分。
    2．将电气接头从安全气囊上断开。
    3．切除多余的接线并丢弃旧接头：使用合适的绝缘胶带，将多余的接线固定至线束。
    4．将重叠线束接头连接到相关的安全气囊电气接头。
    5．小心：确保在安装过程中电气线束不受夹阻。
    将新的重叠线束固定至现有接线线束，然后准确地按照原装路线返回到位于A柱区域的仪表板／车身线束SRS接头。
    6．断开电气仪表板／车身线束SRS接头。
    7．切除并丢弃多余的接头。
    8．使用合适的绝缘胶带，将多余的接线与原装线束固定。
    9．将新的重叠线束接头连接到仪表板／车身线束SRS接头。
    10．安装仪表板上部分。
      （二）车身安全气囊重叠线束
    注意：此重叠线束安装程序合理地减少了维修工时次数，所提供的时间依据是D柱安全气囊接线线束维修所需的内饰拆卸时间。此程序用于更换“所需零部件”部分中列出的所有其他重叠线束。
    1．断开蓄电池接地电缆。
    2．确保SRS系统安全。
    3．将电气接头从安全气囊上断开。
    4．如有必要，卸下内饰以便接触到相关的安全气囊接头，并准确地遵照原装线束路线。
    5．切除多余的接线并丢弃旧接头：使用合适的绝缘胶带，将多余的接线固定至线束。
    6．将重叠线束接头连接到后安全气囊电气接头。
    7．小心：确保在安装过程中电气线束不受夹阻。
    将新的重叠线束固定至现有接线线束，然后准确地按照原装路线返回到RCM，见图16。

    8.警告：确保每次只从接头上拆下一个接线，以确保在正确接头腔内完成更换。
    将多余的接线从RCM电气接头上松开：
      （1）将电气接头从RCM上断开。
      （2）使用专用工具YRW900010（418-596），卸下红色端子防拆除装置，见图17。

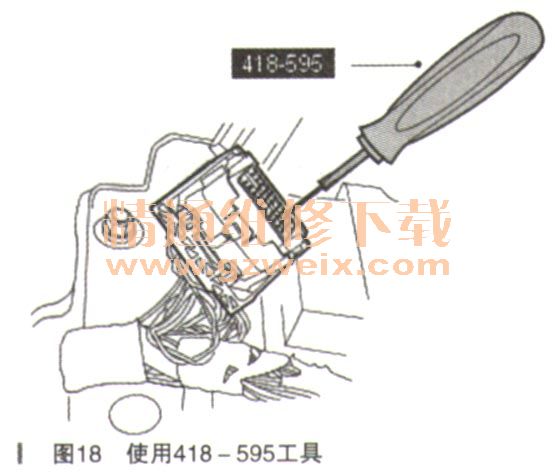

      （3）使用专用工具YRW500070（418-595），松开端子锁扣并取出端子，见图18。

      （4）从主线束切割大约5 rum的多余接线并丢弃。
      （5）使用合适的绝缘胶带，将多余的接线固定至线束。
    9．对于座椅安全气囊线束的更换，新的重叠线束应固定到现有接线线束，并准确地按照原装路线返回到座椅接头。
      （1）断开座椅电气接头。
      （2）使用专用工具YRW900070（418-595），卸下端子防拆除装置。
      （3）使用专用工具YRW500070（418-595），松开端子锁扣并取出端子，见图19。

      （4）从主线束切割大约5 mm的多余接线并丢弃。
      （5）使用合适的绝缘胶带，将多余的接线固定至线束。
    10．小心：确保新的端子正确地插入接头并固定。将来自重叠线束的正确导线插入正确的接头空腔。
    11．安装接头防拆除装置并安装接头。
    12．必要时安装拆下的内饰。
    13．连接蓄电池接地电缆。
