一辆行驶里程约2万km，车型为R56，配置N16发动机的2010年迷你cooper轿车。车主反映：风扇乱转，只要打开点火开关风扇便高速运转，即使关闭点火开关后风扇要等到10rnin左右才自动停转，同时故障灯点亮。
    故障诊断：接车之后对车辆进行故障重现，发现故障和车主描述基木一致，风扇无论在点火开关对丁开还是断开的情况下都高速运转。迷你轿车在本地保有量较少，车主表示曾到本地宝马4S店进行检修，但被告知没有此车型的诊断仪及相关软件，无奈之下，车主经介绍到本厂进行检修，希望可以排查故障，否则要到几百千米外的迷你4S店检修，车主相当着急。
    基于车主所描述的故障现象，结合维修经验，初步怀疑是控制出现了问题。
    先用新型无线蓝牙诊断仪进入系统，读取相关故障码，出现好几个故障码，其中1个故障码显示为冷却液温度传感器断路。根据此故障码提示及结合故障现象基本可以确定检修的方向，其他故障码暂定为衍生故障码。
    本着先简后繁诊断原则，用诊断仪对电子风扇进行动作测试，测试过程中发现电子风扇动作能够按照测试要求完成，证明电子风扇、线路及DME方面不存在故障，考虑为输入信号端出现问题导致DME误控制。

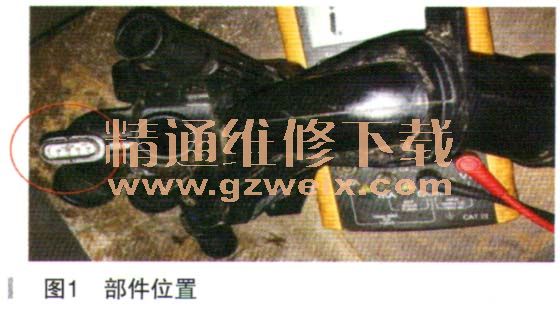

    接着在发动机上下水管寻找冷却液温度传感器，在发动机后部自动变速器上方找到了一个类似心脏的部件，部件上有4条插接线（如图1所示），未避免误诊，决定先就车检测。

    用万用表对4个接线进行检测，发现只有1号和2号端子导通，电阻为13Ω左右，其他接头之间并没有导通，因为之前并没有做过此类轿车维修，但是凭着经验推测此阀应该是电子节温器，推测理由是德国车系中有多款车使用电子节温器（维修手册称为特性曲线式节温器），此阀的工作机理是DME为特性曲线式节温器提供12V车载网络供电，DME在接地侧进行控制。为进一步验证推断是否正确，只有将此部件拆下。经过接近2h的拆装后，此部件被拆下。在翻转观察节温器下方的过程中，在节温器旁边有一个圆点，类似冷却液温度传感器的铜色金属探头，推断3号和4号线极有可能是连接着冷却液温度传感器。于是再次测量3号与4号线之间的电阻，电阻挡位从200Ω一直调整到20kΩ挡，其电阻都显示为无穷大，再用蜂鸣挡进行测量验证没有声响，表明此冷却液温度传感器内部已经断路，当时一室温为30℃左右，测量值应该为1000Ω左右。如图2所示。

    当冷却液温度传感器内部断路，DME则长时间接收5V或12V的上拉或下拉电压为信号电压，DME启动保护模式，控制风扇高速运转，并令DME系统故障指示灯点亮。
    检测至此认为故障出现的原因应该是冷却液温度传感器断路故障所致，在征得车主的同意后报件下单。两天后，新件到来，发现此新件是新设计的，有两个插座，还配有连接器，如图3所示。

    装复之后，先清除故障码，再进行试车，一试车才发现问题仍然没有解决。发动机着车怠速工况6min后，风扇才开始高速运转，而且运转的时间非常长，10min过后仍不见电子风扇停转，至此唯一就是解决了熄火后电子风扇仍然工作的故障。由于电子风扇长期工作，发动机冷却液温度一直保持在85℃左右，上下水管的温差不明显。此时排查故障陷入了瓶颈。

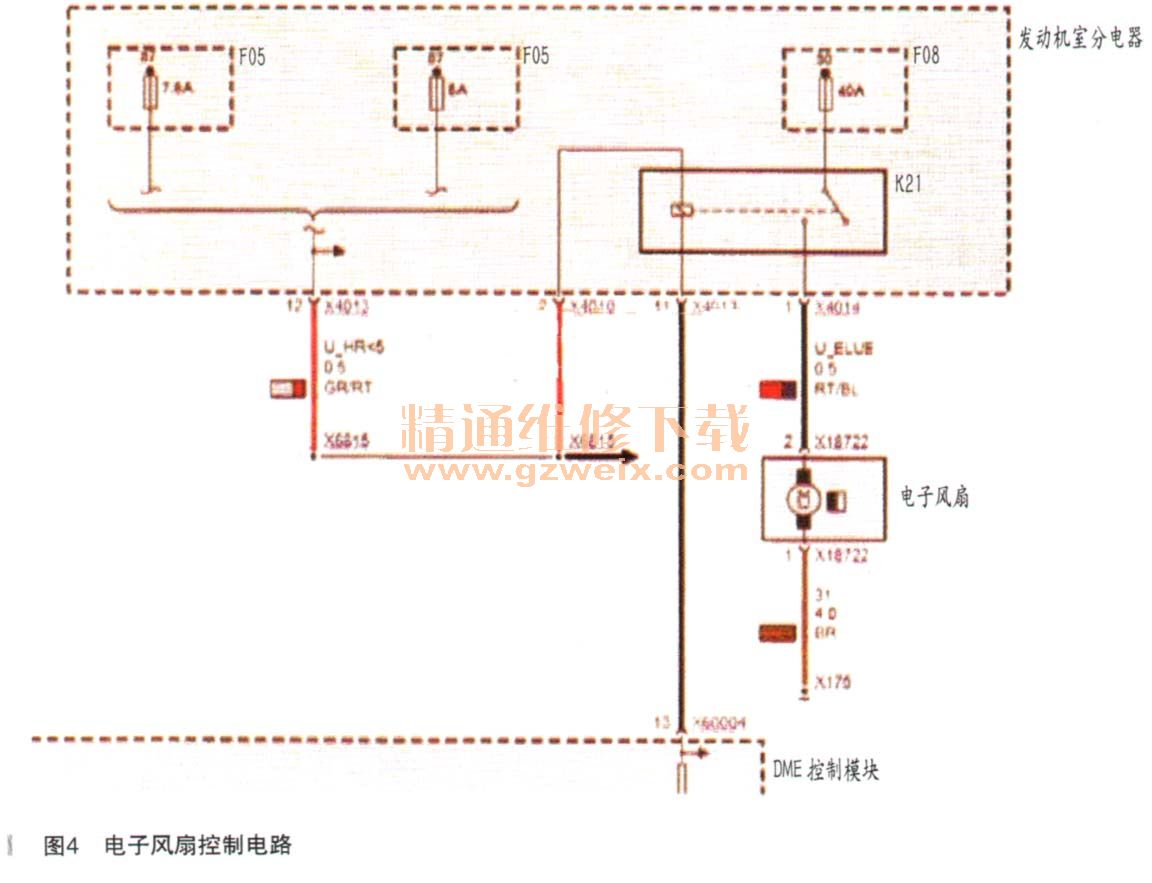

    在思索的过程中，在发动机前四处观察各部件的时候，无意中看到电子扇上面有2条线，2条线就通常意味着只有一级控制或者通过电子风扇控制模块进行控制。为验证上述两种可能性，在发动机舱内找到保险丝继电器盒总成，发现里面只有一个电子风扇的继电器和保险丝，那么可以推测电子风扇很有可能只有一级控制，而且是由DME直接控制的。因为存在电子风扇控制模块的话，应该不设置有电子风扇继电器这一过渡性器件，如图4所示。
