一辆行驶里程约8.2万km的2013年路虎揽胜。用户反映:该车发动机故障灯异常点亮。
故障诊断:用故障检测仪SDD检测,读得故障代码“P0042-00加热型氧传感器加热器控制电路(气缸组1,传感器3)”。根据故障代码的提示,怀疑故障代码所指的氧传感器或其相关线路存在故障。

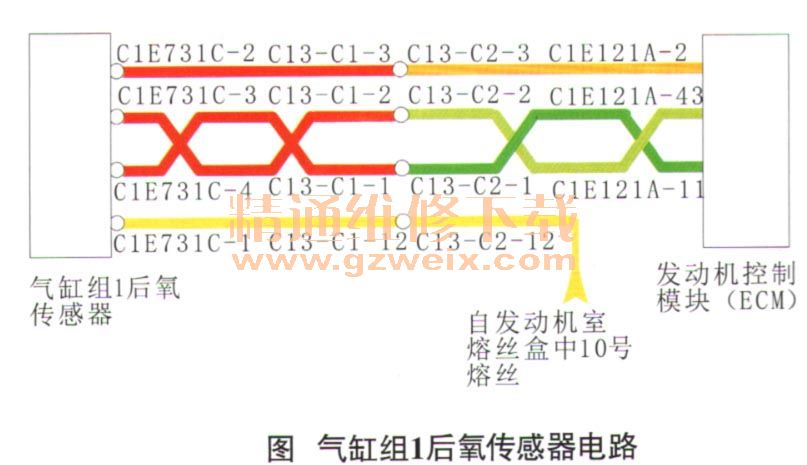

根据图1检查发动机室熔丝盒(EJB )上的10号熔丝(20A),熔丝及其连接情况均正常,且有12 V电压;脱开气缸组1后氧传感器导线连接器C1E731C,测量导线侧端子1上的电压为0V,说明传感器的供电有问题。测量导线连接器C1E731C端子1与EJB上的10号熔丝间的导通性,发现存在断路故障。拆检导线连接器C13-C1,发现其端子12脱落。故障排除修复导线连接器C13-C1端子12。
