一辆行驶里程约18万km、搭载型号为M55/01的自然吸气发动机的2009款保时捷卡宴（Cayenne）。车主反映：该车仪表盘上的灯光系统故障灯处于常亮状态，右前和右后转向灯常亮，右转向指示灯正常，2个前照灯总成中的静态转弯灯一直处于熄灭状态。

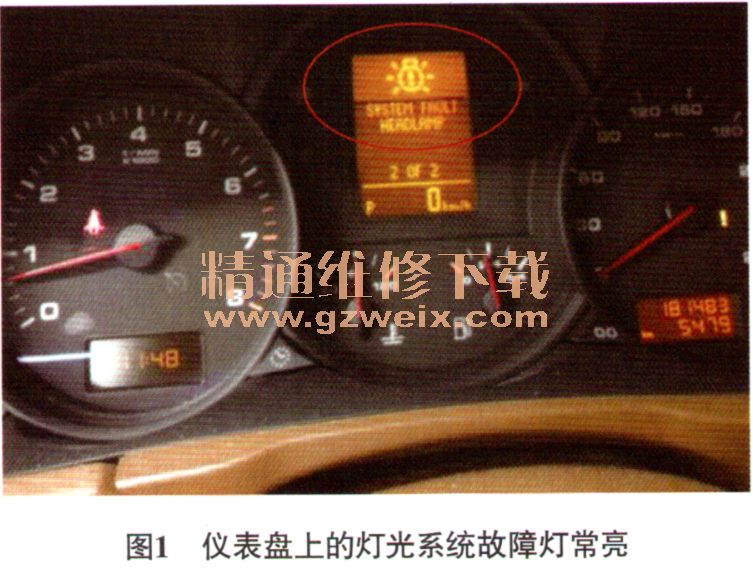

    故障诊断：接车后，首先验证故障现象。接通点火开关，该车仪表盘上的灯光系统故障灯常亮（图1），右侧前后转向灯常亮，右转向指示灯此时熄灭。向右拨动转向开关，右前后转向灯依旧常亮，同时右转向指示灯跳闪。向左拨动转向开关，左侧转向灯均跳闪，按下危险警告灯开关，左侧转向灯跳闪，右侧转向灯常亮。此车型的灯光照明系统带静态弯道照明功能，打开近光灯原地向左右转动转向盘约10°，左右两侧前照灯总成内的静态转弯灯均不亮。

    连接保时捷第三代专用诊断仪PIWIS Tester III对车辆进行测试，读取到车辆电气系统的故障代码如表1所列。根据故障代码并结合保时捷卡宴车前照灯系统简图（图2）分析可知，造成该故障的可能原因有左右侧静态转弯灯灯泡损坏；左右侧前照灯控制单元故障；网关SG故障；网关SG至前照灯线路故障；整车控制器（ECU）至前照灯线路故障；整车控制器（ECU）到网关SG的线路故障；整车控制器（ECU）故障。

    本着由简到繁的诊断原则，维修人员决定先检查零部件损坏情况，接着检查各控制单元之间的线路，最后检查整车控制器是否有故障。首先，将另外一辆保时捷卡宴车的左右静态转弯灯的灯泡装到故障车上进行测试，故障依旧，同时通过检查发现左右前照灯内的线束无异常，这说明左右前照灯总成中的静态转弯灯泡和线束无异常；由表1可知，左右前照灯控制单元和网关可能存在故障，同样将另外一辆保时捷卡宴车的左右前照灯控制单元装到故障车上进行测试，故障依旧，可排除左右前照灯控制单元存在故障的可能。最后将两辆车的网关SG对调后进行测试，故障依旧，这也可排除网关SG异常的可能。
