2016年玛莎拉蒂总裁盲点警报和车尾盲点检测结构原理与维修
来源:汽车维修技师  作者:佚名  2017-06-22 09:43:58

    2016年引入了盲点警报(BSA)、车尾盲点检测(RCP)两项监测功能。对于总裁(Quattroporte)车型,这是其下所有车辆的标准配置,而对于Ghibli车型则为选装配置,因为后者还需具备自动调光后视镜与驻车传感器。请注意,BSA/RCP功能可通过MTC菜单关闭(熄火时记忆开/关位置)。

    一、盲点警报
    除了发出声音警报(蜂鸣音)并调低收音机音量(在收音机处于播放状态时)之外,BSA系统还会通过启动位于车门外部后视镜上的BSA警告灯通知驾驶员检测区中出现的车辆或物体。BSA检测区覆盖了该车辆两侧大约一个车道的范围。该区域约自外部后视镜处开始,延伸至车辆后方大约6m的位置。在车辆行驶时,BSA系统会从3个不同的进入点(侧面、后方、超车)监测检测区域,以判定是否需要发出警告。
    车辆启动时,位于两侧车门后视镜上的BSA警告灯会暂时亮起,以提示驾驶员系统处于工作状态,如图1所示。当系统以BSA灯光/蜂鸣(Lights/Chime)模式运行时,如果BSA系统检测到车辆或物体,则会在特定侧的后视镜内显示视觉提醒。若此时转向灯开启,并且此灯对应车辆在该侧的提醒,则蜂鸣音会同时响起。一旦亮起的转向灯与检测到的车辆或物体同时出现在同一侧,则系统会同时发出视觉和听觉提醒。

    二、车尾盲点监测系统
    RCP监测功能旨在帮助驾驶员在其观察临近车辆的视线受到遮挡时倒车驶出停车位。RCP系统会对车辆两侧的后方检测区进行监测,如图2所示。该系统可检测向本车辆侧面驶来且最低速度大约为2km/h、最高速度大约为16km/h这一范围内的所有车辆或物体,如在停车场中。要使用该功能,请慢速且小心地驶出停车位,直至车辆的尾端适度露出。此时,RCP系统则会清晰显示交叉路口情况。若检测到即将有车辆驶来,RCP系统则会通过视觉和听觉警报的方式提醒驾驶员。若收音机处于播放状态,该系统会调低其音量。

    三、系统描述
    两个雷达传感器位于后保险杠面板的两侧,每侧一个。雷达已经过校准,可以检测到车辆左右两侧设定区域内的移动物体。这两套装置分别称为RBSS(右盲点传感器)和LBSS(左盲点传感器)。雷达装置位于与保险杠护罩相连的塑料支架上,装置的塑料一侧朝向保险杠,以便雷达能够通过塑料向外发射信号。装置的内侧配备有金属护罩。请注意,雷达传感器所能探测的区域取决于车辆的行驶方向,因此需视启用的功能而定:
    ·变速器为D挡(v >10km/h且指示灯亮起):盲点警报被启用
    ·变速器为R挡(2km/h<v<16km/h):车尾盲点监测被启用
    与BSA和RCP功能相关的其他车辆部件如下:
    ·用于提示驾驶员消息的1CP
    ·镜面玻璃内配有一三角形LED警示灯的两侧后视镜(新增)
    ·用于发出声音警告信号的TGW
    RBSS和LBSS内集成有电子控件和CAN驱动器;他们经由后部的CAN-1星形连接器与CAN-I总线相连,并可直接通过CAN--总线进行通信。BCM充当与ICP通信的网关。请注意,两个装置在技术方面完全相同,仅通过各自连接器中特定的接地和电源引脚编号来区分左右。
    应注意有关BSA/RCP系统的以下几点:
    ·如果车辆中该传感器所在的区域曾发生过损坏,则该传感器可能发生错位。传感器错位将使BSA/RCP功能不按照规程工作。如果存在疑似损坏,请确认传感器是否正确定位
    ·雷达传感器所在的后保险杠面板区域必须始终保持无冰雪和尘土/道路污染物。该区域不可被任何异物遮挡
    ·BSA/RCP系统仅可用作检测盲点区域内驶近车辆的辅助手段,并不适合检测行人、骑自行车者或动物,也不适合检测静止的物体

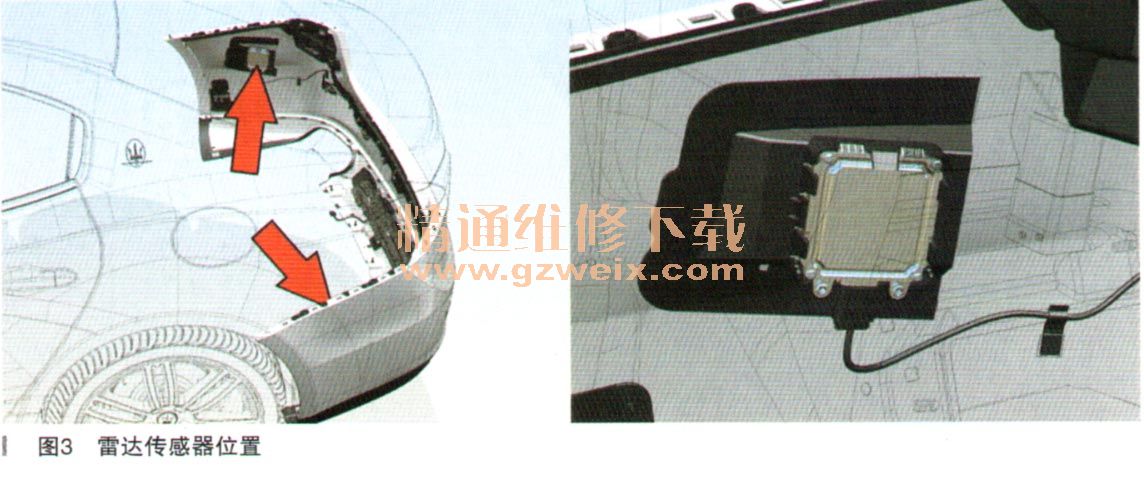

    LBASS和RBSS装置分别位于后保险杠面板的两侧,如图3所示。


    相关资料:2013-2017年玛莎拉蒂总裁3.0维修手册(含电路图)

关键词:玛莎拉蒂 总裁
