一辆2015年保时捷卡宴（Cayenne）。客户反映仪表黑屏。
    故障诊断：（1）打开点火开关，仪表无任何显示，表针也不工作，但车辆可正常启动行驶，如图1所示。

     （2）读取故障码有U112100，U015500、C12018，都是与组合仪表通信故障。
   （3）PIWISTestr无法读取仪表控制单元的故障码。

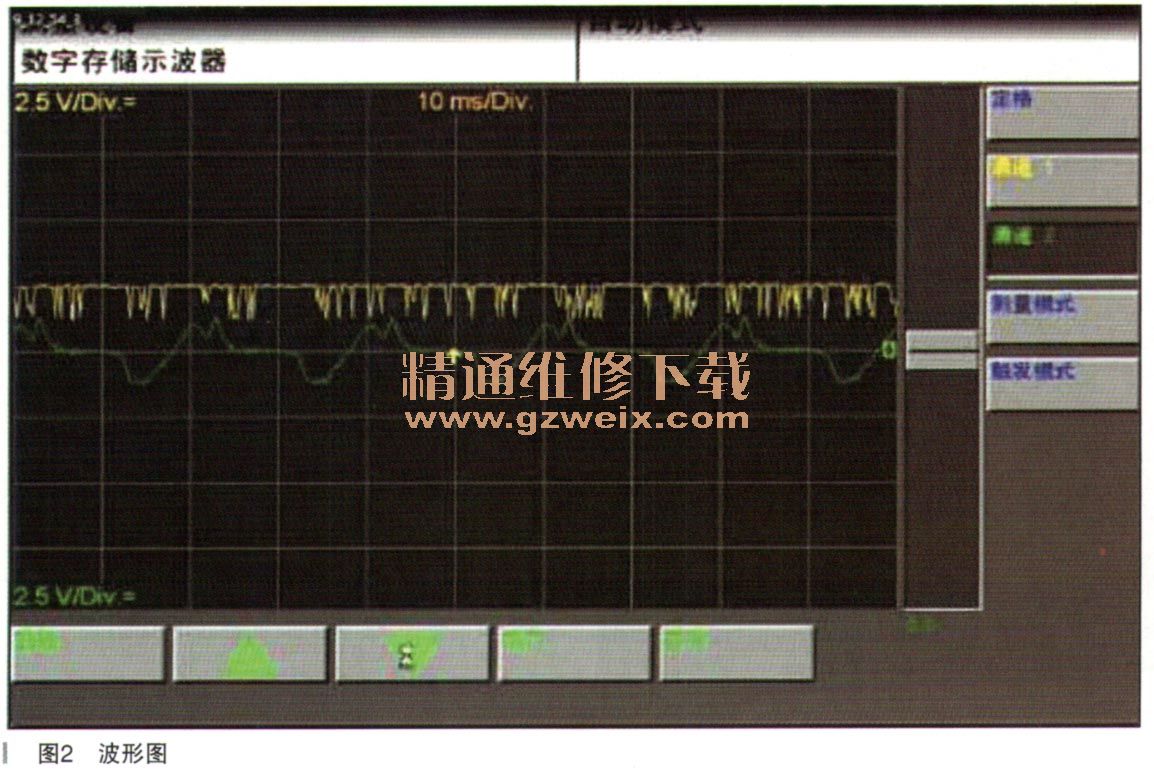

     （4）查阅电路图，检查右侧F52、5A仪表控制单元，供电保险正常。拆下仪表检查插头针脚都无腐蚀，于是测量线束插座针脚A2、A3、A19、电源30（蓄电池电源），A1、A17（端子31 与车身接地）也正常，当测量A4、A5的针脚CAN网络波形时发现，A4针脚CAN高无信号波形断路，如图2所示。测量网关处波形正常，说明仪表到网关之间的CAN高网络线故障。

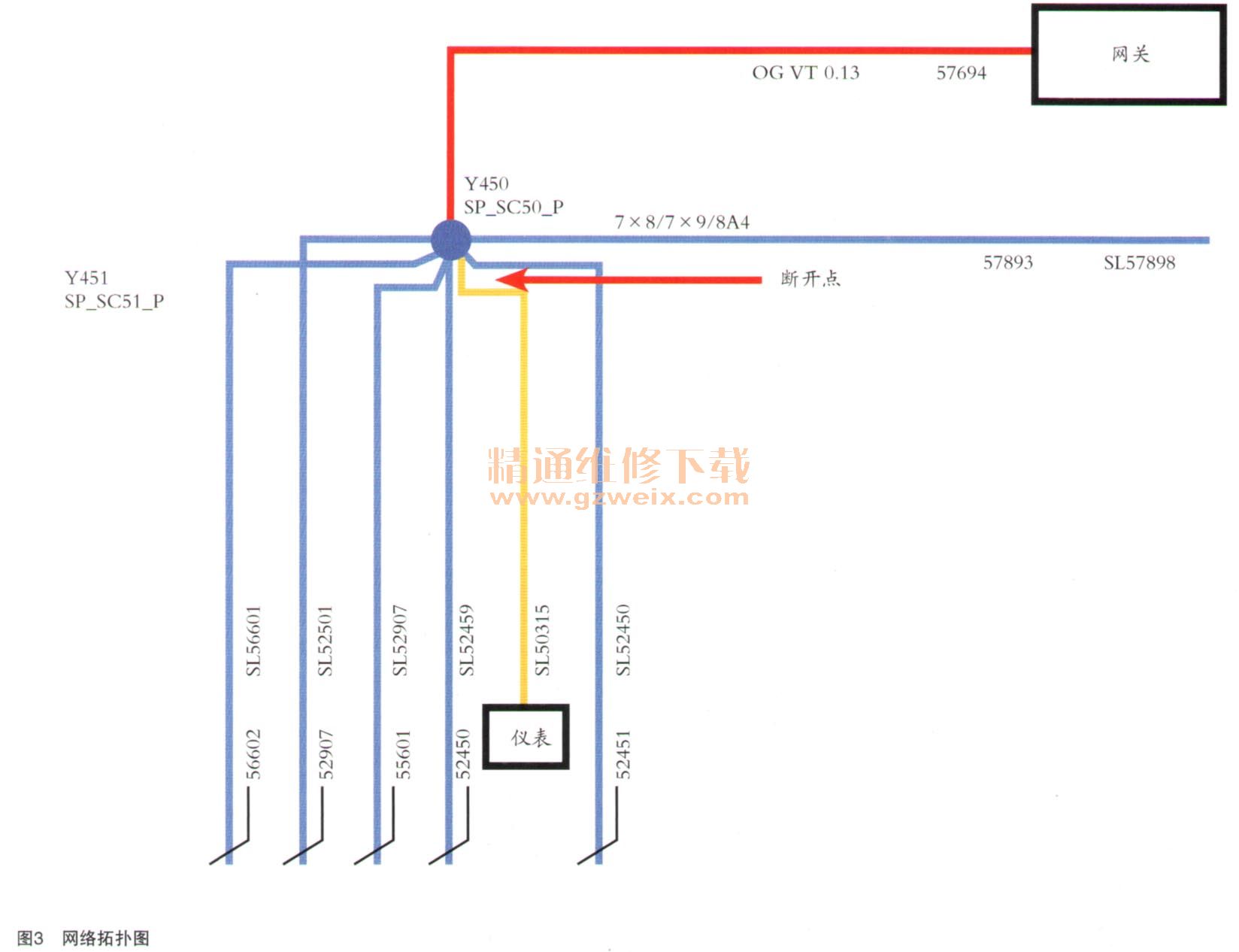

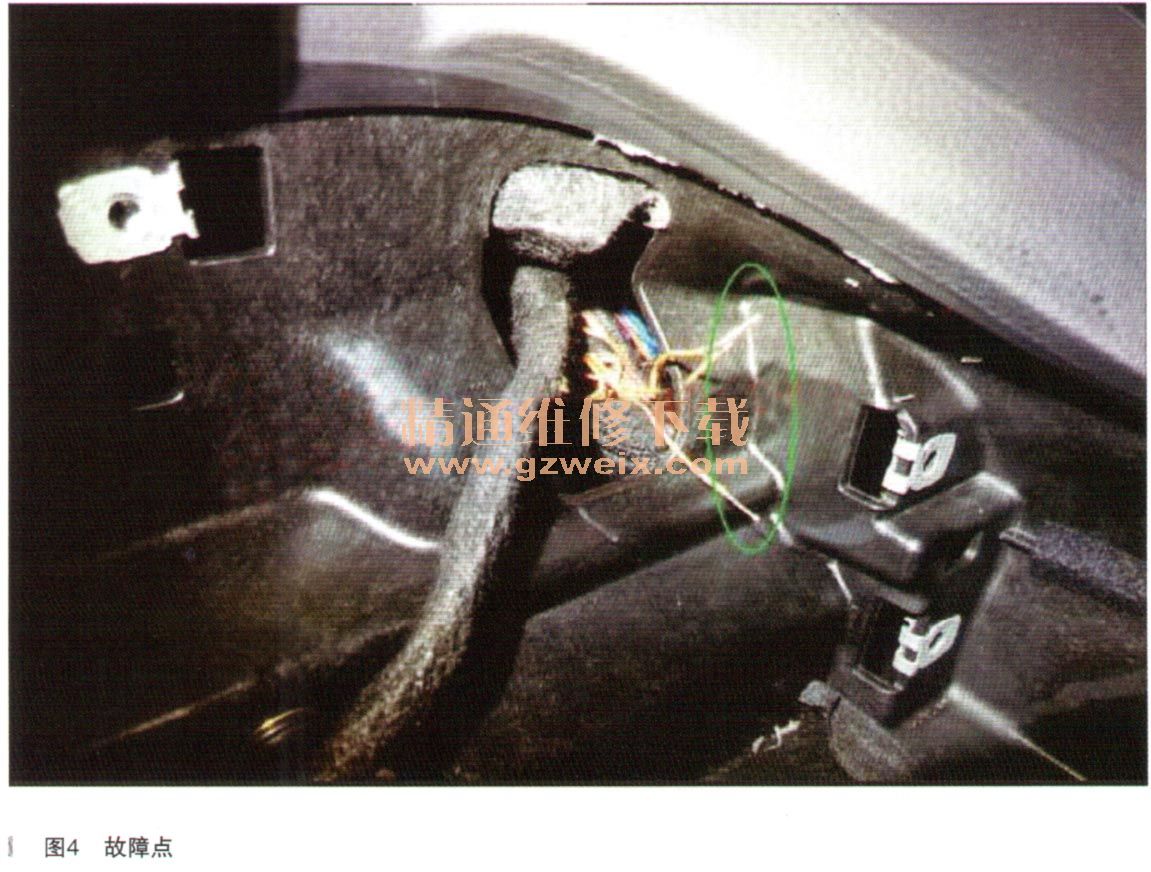

     （5）查阅网络拓扑图确定线束节点位置（如图3所示），用手按压线束发现仪表偶尔出现显示恢复正常，解剖线束发现SP-SC50节点连接不可靠断开，如图4所示。修复线束故障排除。



    故障排除：（1）仪表 CAN高线束断路无法通信，导致仪表不工作黑屏。
     （2）修复焊接仪表CAN高线束SP-SC50节点。
