玛莎拉蒂总裁、吉博力后轮前束调整拉杆的固定螺钉的更换
来源:本站整理  作者:佚名  2019-05-09 08:48:10

    (一)介绍

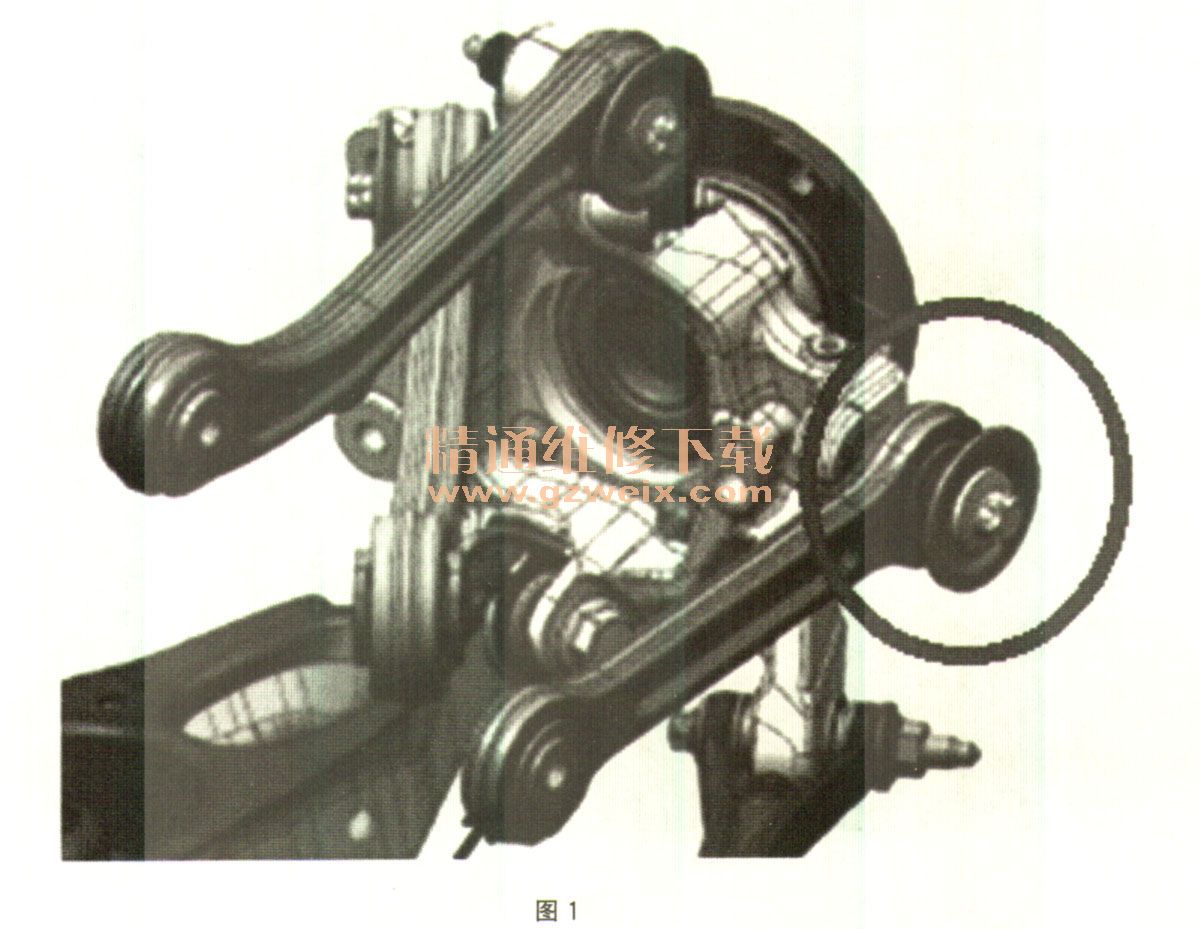

    玛莎拉蒂总裁(M156)、吉博力(M157)车辆,涉及“更换后轮前束调整拉杆的固定螺钉”的安全召回活动,如图1所示。

     由于拉杆固定螺钉上施加的紧固扭矩不足,必须执行本公告中的操作。上述情况将会影响车辆后轮的定位设定,并可能导致车辆在行驶过程中后部(悬挂部分)出现异响。如果持续激烈驾驶,在极限状况下可能会导致车辆失控。针对本活动,请通过玛莎拉蒂配件部订购两个后轮前束调整拉杆的固定螺钉及其垫圈。螺钉的零件编号为67037235(每辆车需订购2个),垫圈的零件编号为67002856(每辆车需订购2个)。同时,需要订购专用工具“后轮前束调整拉杆定位工具套件”。该专用工具套件用于更换拉杆固定螺钉,同时避免对车轮定位产生影响。上述专用工具套件的零件编号为900028610(每个经销商订购1个),该工具套件包含两个工具。
    用于车辆左侧的专用工具,其零件编号为900028609。
    用于车辆右侧的专用工具,其零件编号为900028608。
    请参阅操作程序及随附视频,了解有关该专用工具的使用说明。
    此外,在特定情况下(具体参见下述操作程序中的说明),还需要更换后轮轴承支架和后轮前束调整拉杆。玛莎拉蒂配件部为相关更换提供了两个专用套件(请注意此套件已经包含了螺钉和垫圈,请勿重复订购),分别如下。
    “左后套件(轴承支架/前束拉杆+螺钉/垫圈套件)”,零件编号为673005574。
    “右后套件(轴承支架/前束拉杆+螺钉/垫圈套件)”,零件编号为673005575。
    请参阅下述操作程序,以便在必要时更换相关部件。
    (二)操作程序
    (1)核对车辆是否涉及本活动,且本活动是否尚未执行。
    (2)举升车辆,直至车辆离地。
(3)卸下两侧后轮。注意:仅在下列操作程序中涉及轴承支架和前束调整拉杆更换时,才需进行完整
车轮定位操作。如果仅需要更换拉杆固定螺钉,在使用前束专用工具的前提下,不必拆除拉杆,也不必进行车辆定位。以下为左后侧的维修。
    (4)检查能否手动旋转左后轮前束调整拉杆的垫圈。
    如果垫圈能被手动旋转:请转至第(17)步。
    如果垫圈不能被手动旋转:请继续执行第(5)步。

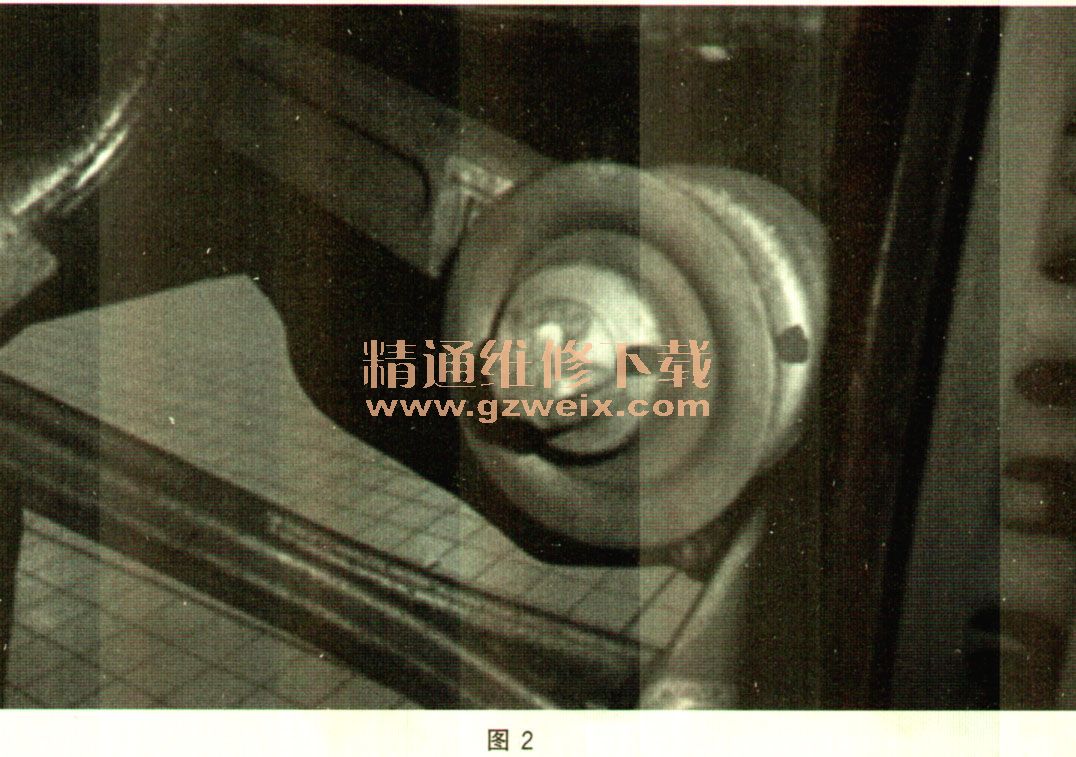

    (5)使用记号笔,按照下图所示标记出螺钉和拉杆的相对位置,如图2所示。

(6)以100N.m的力矩拧紧螺钉。
(7)检查螺钉是否能旋转及其旋转角度。
如果螺钉旋转超过30°:请转至第(17)步。
如果螺钉不能旋转或旋转小于30°:请更换拉杆固定螺钉,并继续进行第(8)步。

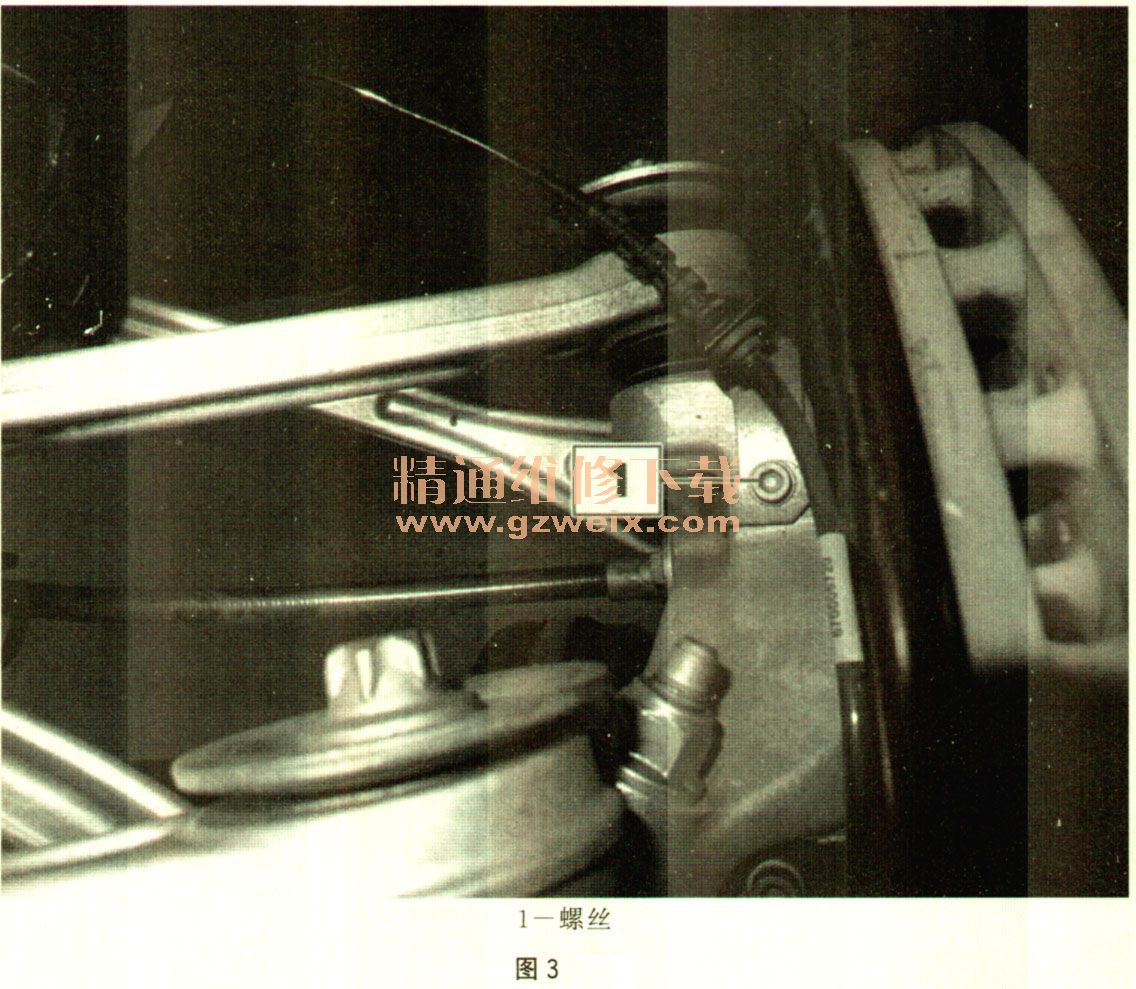

(8)如图3所示,拆下螺丝(图3中1)。
