3．程序B1，更换脚垫固定扣
    （1）仅当在地毯上发现一个或多个脚垫固定扣出现破损时，通过玛莎拉蒂零件部订购相关固定扣（零件编号为673002372）。
（2）如图17所示方向，使用合适的工具，轻轻拉动并扭动脚垫固定扣以将其拆下。

    （3）以与本程序步骤（2）中相反的方式安装新的脚垫固定扣。
    （4）返回程序B的步骤（3）。
    4．程序B2，横向凸起和地毯裁剪
    （1）如果发现加速踏板与其右侧地毯存在接触，则请根据车间手册第9.50.104.00部分，拆除驾驶员侧仪表台下方盖板。
    （2）根据车间手册第9. 51. 003. 00部分，拆除“左侧中控台盖板”。

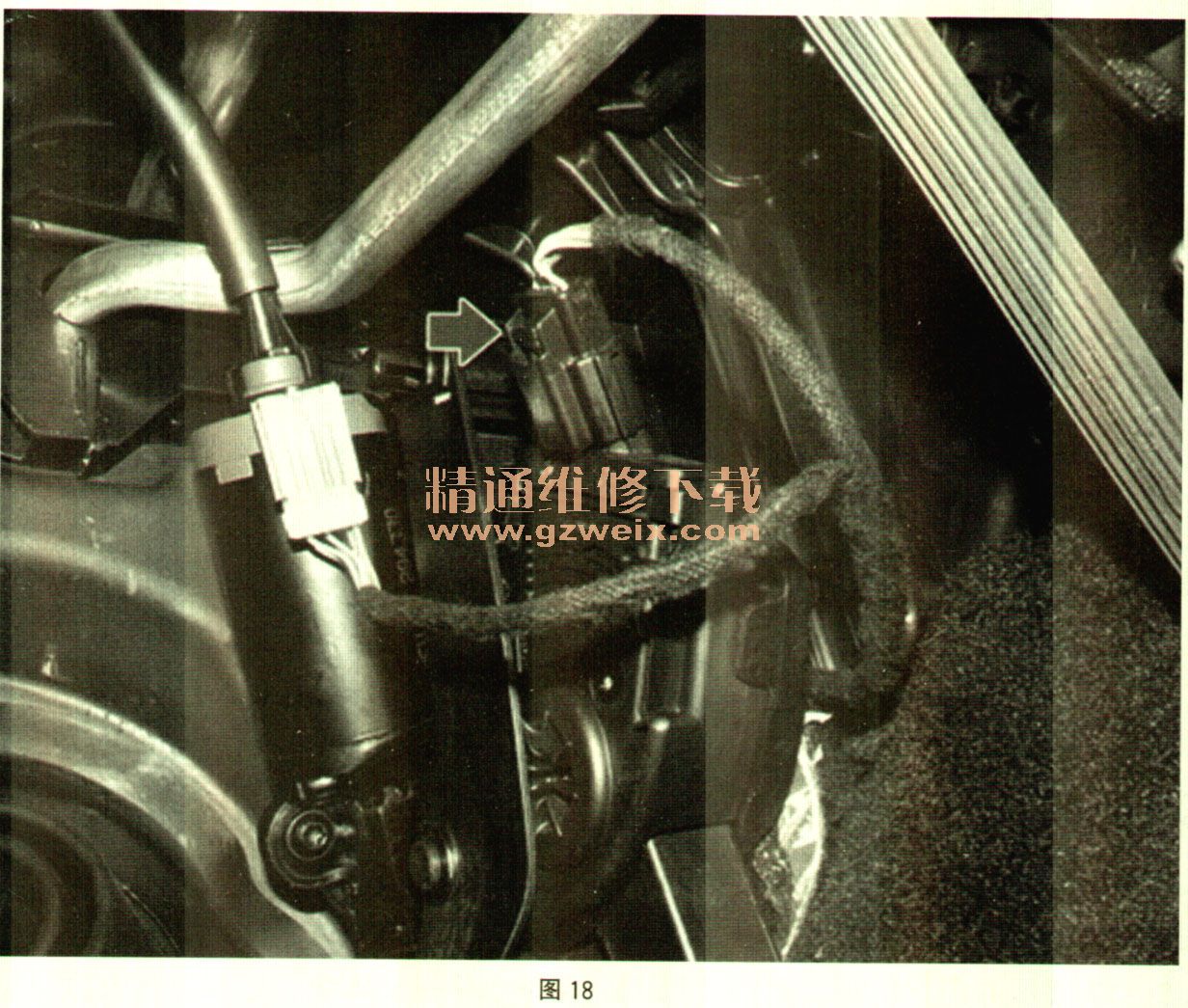

    （3）如图18所示，断开加速踏板电位计插接件。

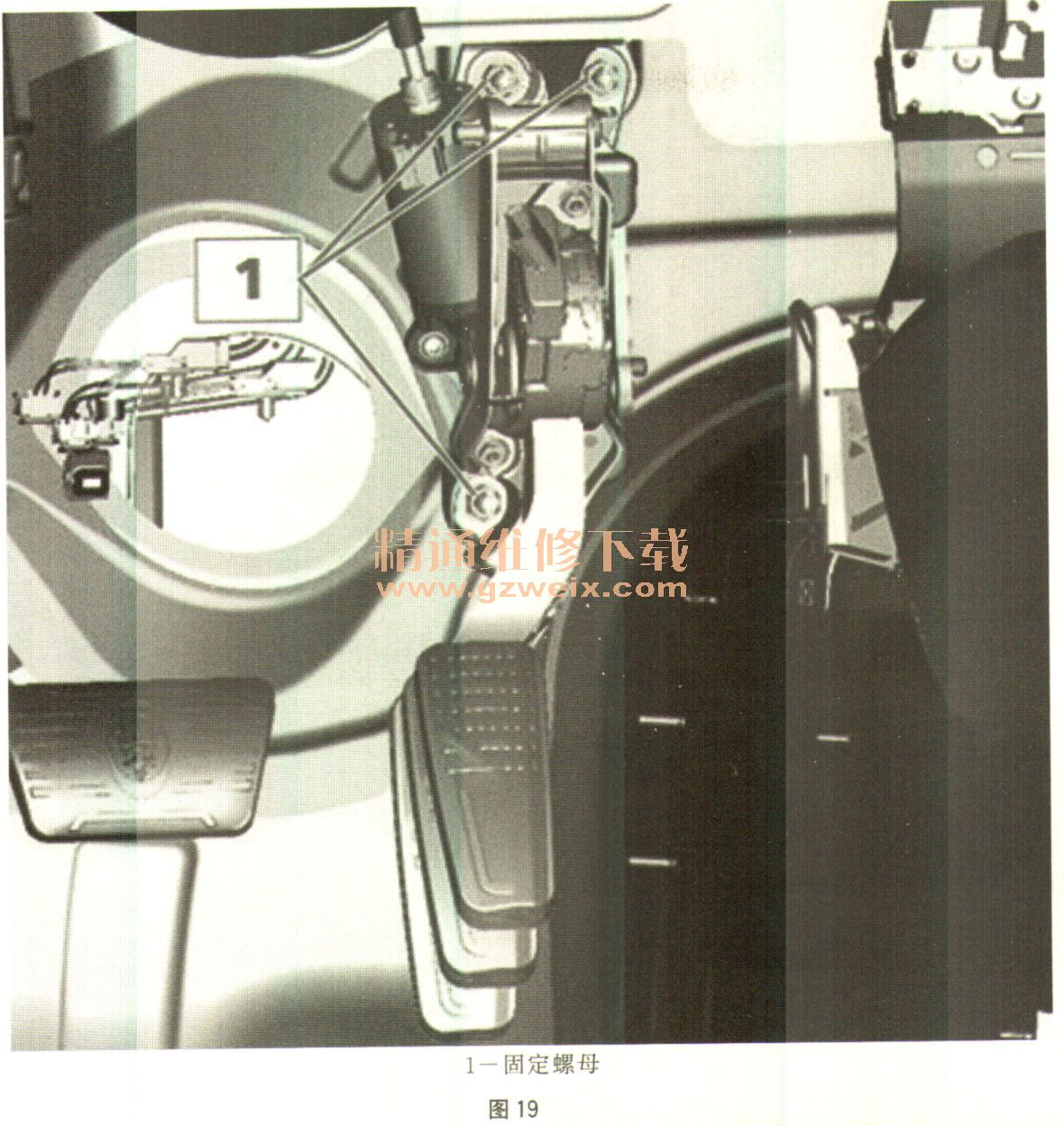

    （4）移除3个固定螺母（图19中1），并将加速踏板移到一旁。

    （5）打印附件中的模板，然后使用尺子检查所打印出来的模板的尺寸是否与模板上标示的一致（如果不一致，则请调整打印设置）。
（6）如图20所示，模板放置在地毯角落上方。

（7）沿红线进行剪切，如图21所示。

    （8）重新安装之前拆卸的部件。
（9）返回程序13的步骤。

相关资料：2013-2017玛莎拉蒂总裁3.8
