一辆行驶里程约12.6万km的2011年路虎发现四。该车启动后仪表显示空气悬挂灯亮，车辆前部下降无法上升。
    故障诊断：使用诊断仪读取故障码，选取相关事件RLM : C1A31-01左前角阀门，如图1所示。

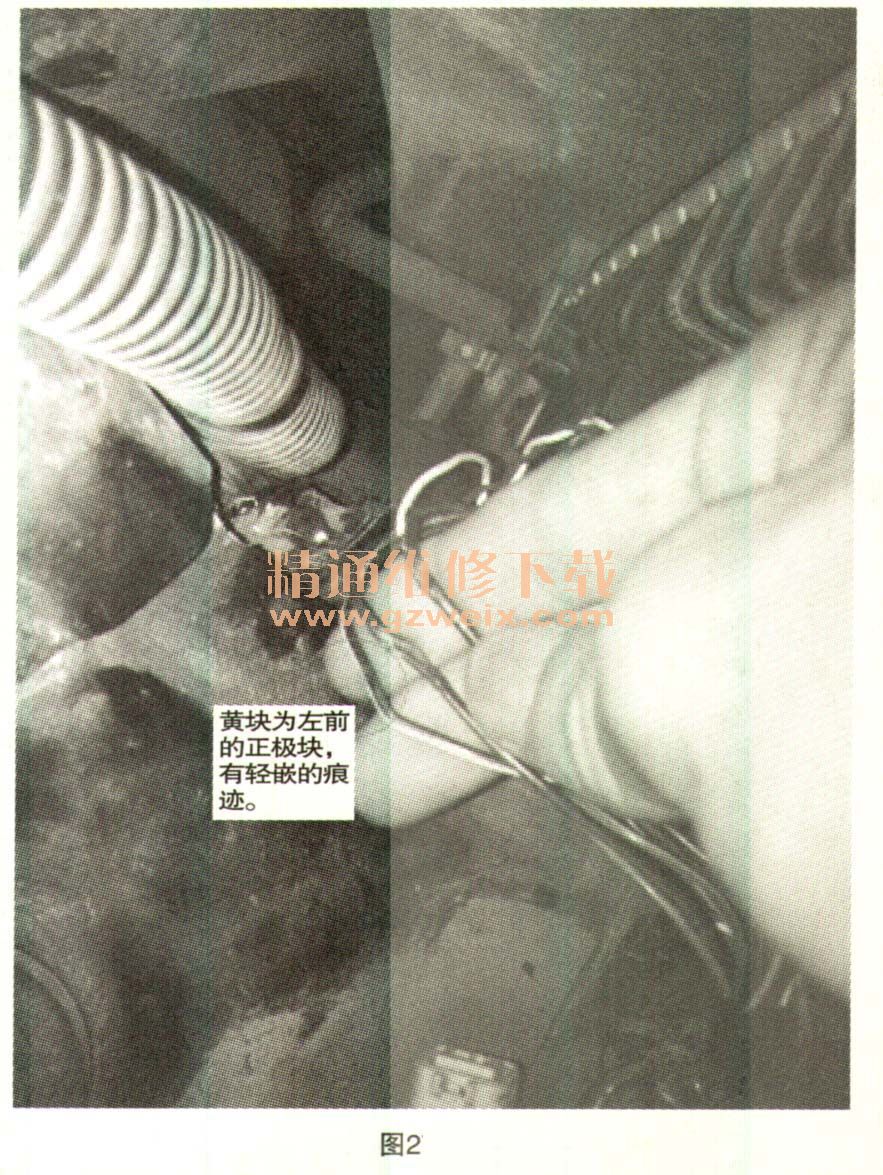

    根据故障码和故障现象，参考电路图进行故障追踪，读取数据流显示左前角阀门百分数开启为10%，电压为10.2V，测量前角阀连接器C2099-1和C2099-2间电压约10v，与数据流相符，根据工作原理得知电压应为12V左右（蓄电池电压），参考电路图测量C2099-1与C2321L-12间电阻约0.3Ω，测量C2099-2与C2321L-11间电阻约0.3Ω，说明两线间无断路，断开C2099和C2321L，测量两线分别与电源和地的电阻，发现C2099-1和地间的电阻在700Ω左右，说明有短路现象，检查线路，发现右侧前部车身线束有破损，导致3根线破皮（如图2所示），其中黑黄线为左前角阀电源线，表皮有轻微的破损，处理线束后电压恢复到12V，清除故障码后，试车功能正常，诊断仪读取电压也正常，说明故障排除。

    故障排除：处理短路的线路，维修线束。
    故障总结：在确认或更换相关故障码提示的部件前，一定要确认所涉及的线路是否正常和良好。
