路虎发现四行驶时空气悬挂灯亮且悬挂下降到最低
来源:本站整理  作者:佚名  2019-05-14 07:42:37

    一辆行驶里程约15.6万km的路虎发现四。该车行驶时空气悬挂灯亮且悬挂下降到最低。
故障诊断:根据客户的描述,车辆行驶在平路上车速在80km/h时,仪表里显示空气悬挂灯亮且空气悬挂降到最低,空气悬挂开关灯熄灭无法控制悬挂上升与下降功能。熄火后再次启动车辆,空气悬挂工作正常,可以正常行驶。用IDS读取故障发现有CIA04-IC(右前高度传器故障),如图1所示。

    根据测试与故障码指引,用IDS读取4个高度传感器电压分别为:左前2.0V、右前2.IV、左后1.9V和右后2.0V,数据显示正常,电压能随车辆的上升与下降而发生变化。试着清除故障码此故障码可以清除,重新校正高度并配置空气悬挂软件。路试,车辆行驶几十千米故障就会再次出现,故障码依旧。根据诊断与测试结果初步判断为:传感器线路和模块间性故障。

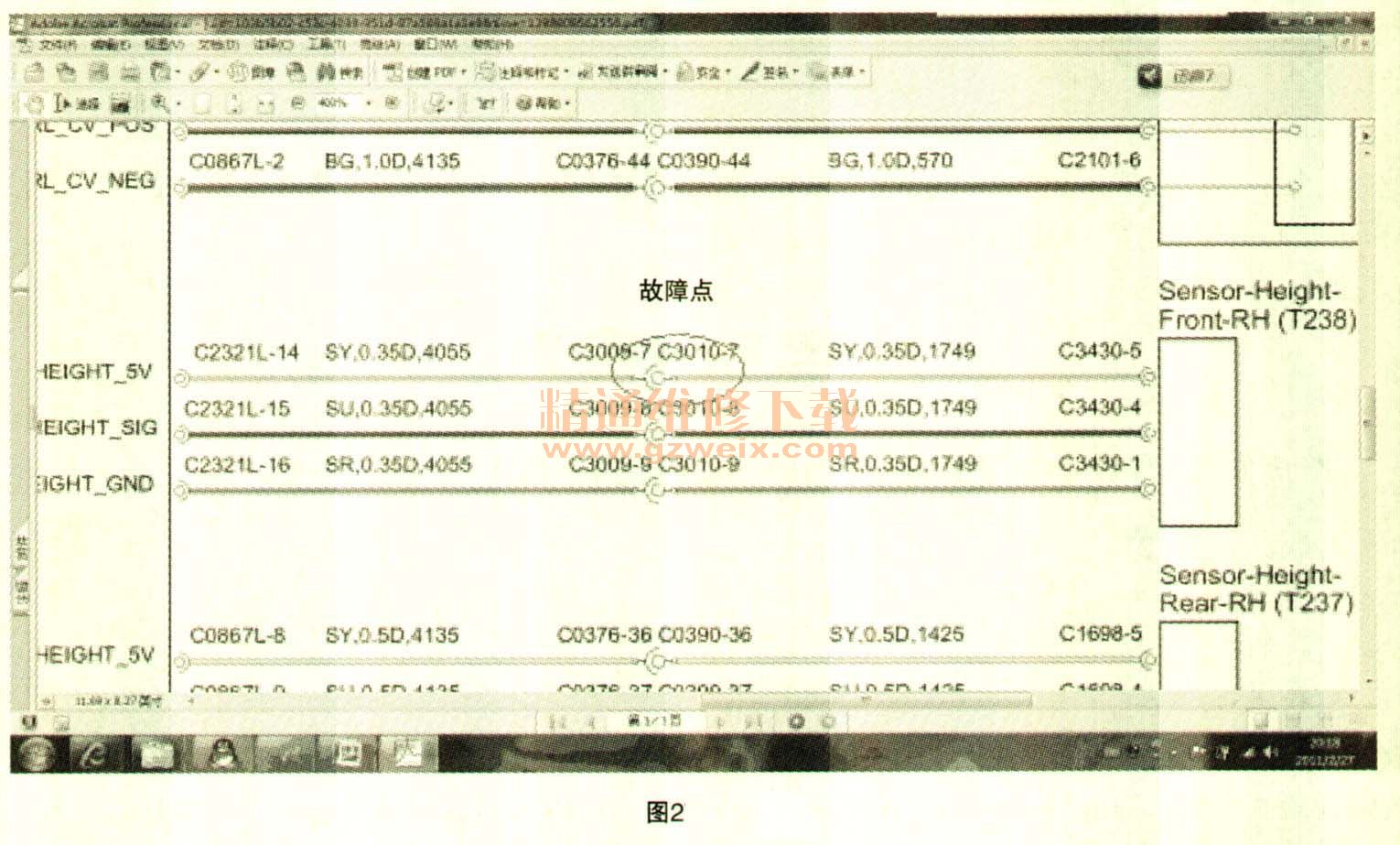

    测量3430-5供电为5V,测电C2321L-15与C3430-4电阻为0.3Ω,测量C231L-16与C3430-1电阻为0.3Ω。根据故障现象参考技术通报LTB00336,更换右前高度传器后进行路试,故障依旧。检查C2321L、03430插头没有发现异常情况。检查C3009插头时发现7号脚有松动现象(如图2所示),当测量3430-5供电时晃动C3009插头此时电压会变为0V。

    故障排除:根据检查结果确定为C3009-7号针脚松动导致插回插头时针脚接触不良引起。重新紧固7号针脚试车故障排除。
    故障总结:通过先调换部件,排除部件故障,再延伸到间隙性的线路接触问题,这是常规的检查思路。如果事前能问清楚故障发生时的路况,并连接SDD做试车测试,根据数据流的波形异常变化,即可更迅速地判断此类故障。
