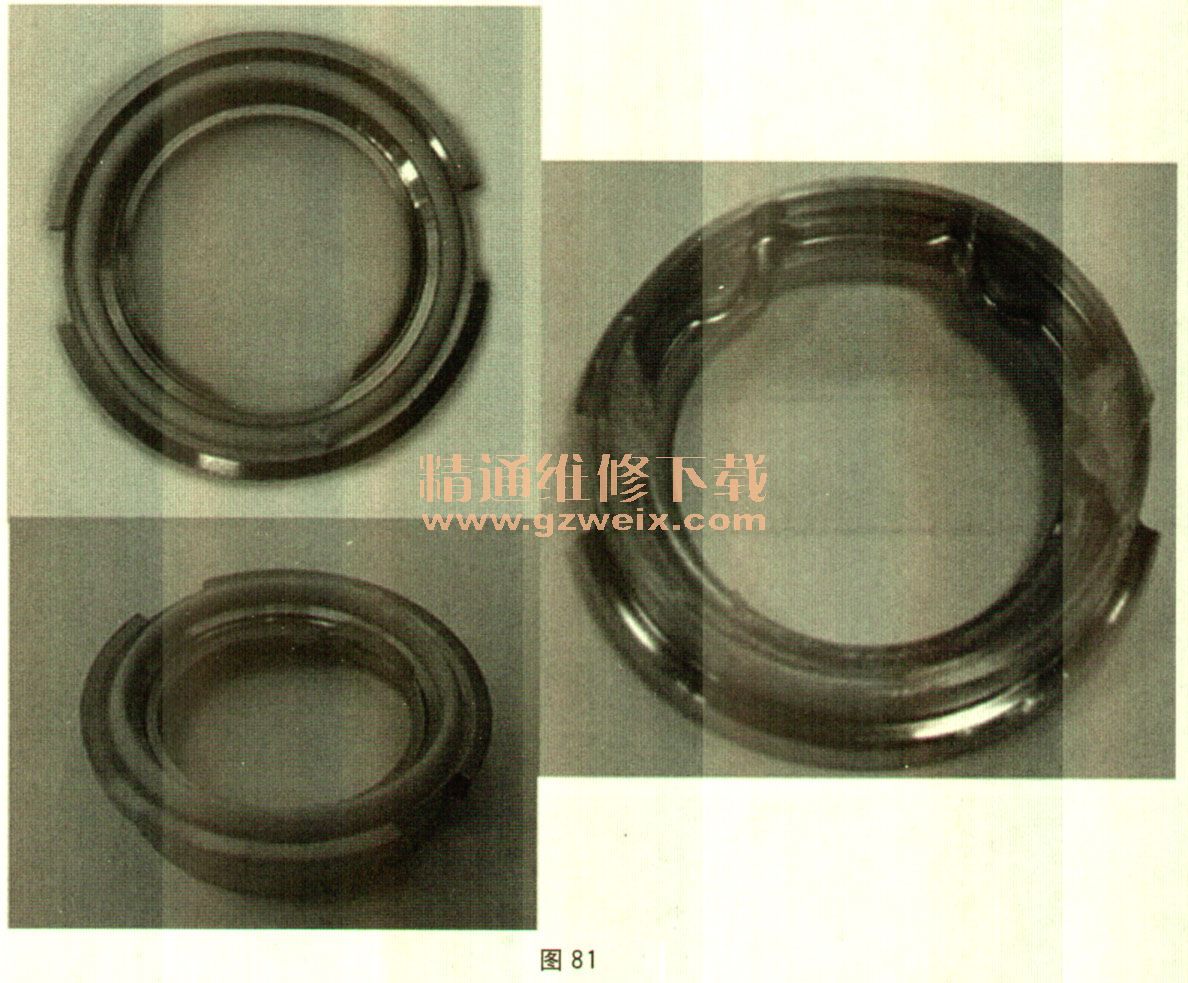

(14)取止动片(零件编号673003748),检查并确认密封圈固定在止动片上;如有必要,并涂抹一些油脂,如图81所示。
注意:在止动片上设计有一个开槽,用于与止动卡簧正确配合(图82)。图82仅为示意图,在整个操作过程,请勿取下止动卡簧。

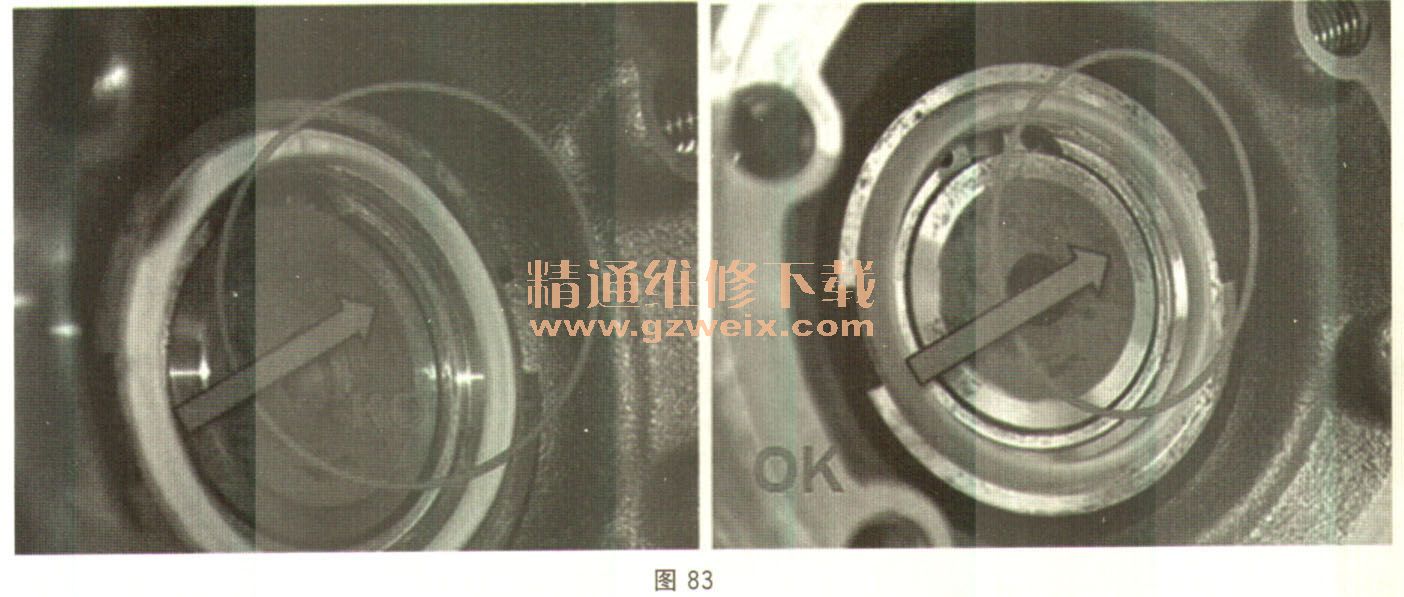

(15)将止动片放人前差速器法兰中,覆盖住止动卡簧,并确保止动片与差速器齿轮轴端面处于同一平面(没有如图83左图所示的明显高度差)。
(16)检查并确保能通过止动片上的开槽看到止动卡簧的两个孔,以确认配合准确,如图84所示。

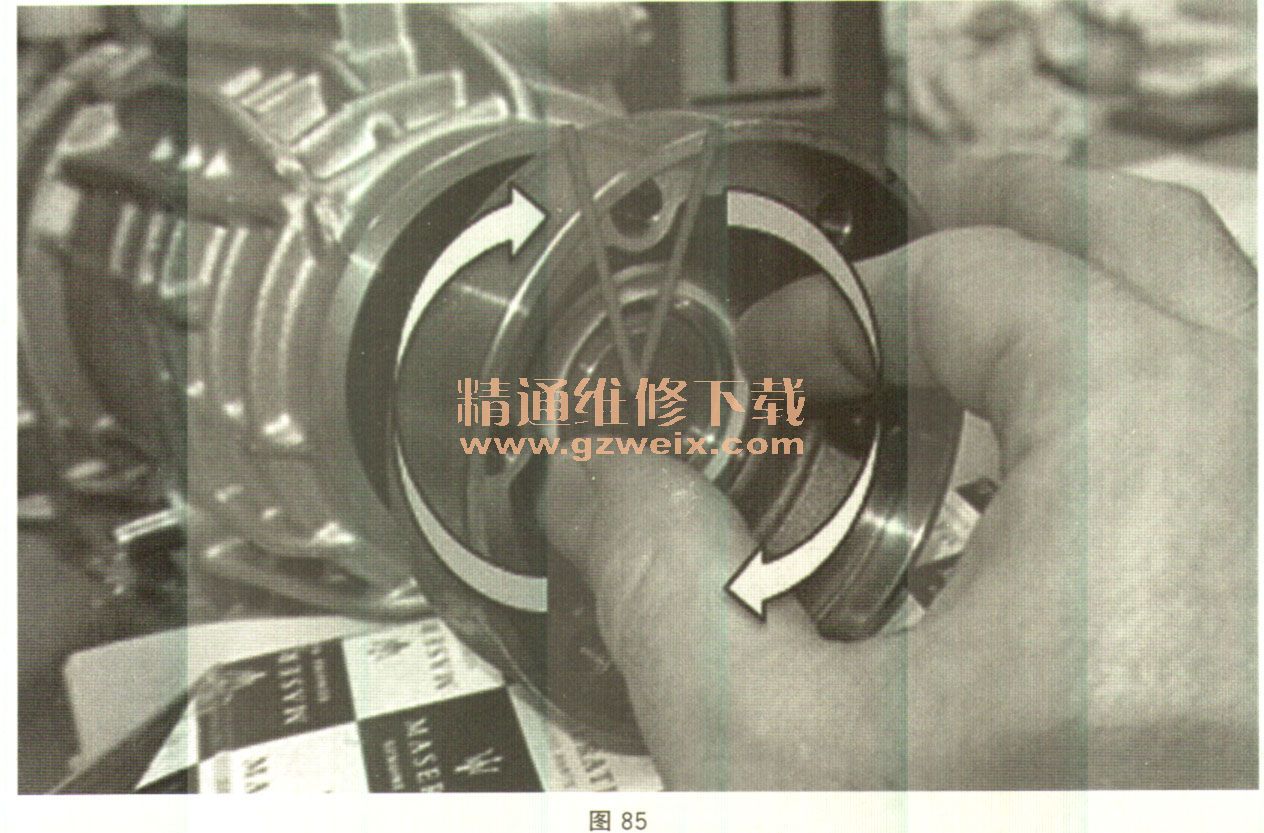

(17)安装完毕后,检查并确认止动片在顺时针方向上不能有过大转动(用手小心地顺时针旋转止动片,可转动角度应不能大于10°),如图85所示。
如果止动卡簧变形太大,那么它就不能与止动片正确配合(贴合面处不吻合)。如果出现这种情况,则应多次尝试第(15) (16) (17)的操作步骤。如果仍不能成功安装止动片,则应提交一个“技术支持”类型的BOL报告,报告中应提供不能成功安装止动片的照片,并在经同意后,订购并更换前差速器。
(18)小心地将前传动轴装回原位。
(19)根据之前所做的标记,将前传动轴法兰和前差速器法兰定位,以35 (1±5%) N·m的力矩拧紧法兰的紧固螺栓。
(20)将之前拆卸的零部件重新安装好。
(21)程序完毕。
