路虎极光仪表上提示助力转向性能降低
来源:本站整理  作者:佚名  2019-06-10 09:38:54

    一辆行驶里程超22.6万km的路虎极光。客户反映:该车方向盘打不动,核实确认,启动车辆,仪表上提示助力转向性能降低,如图1所示。

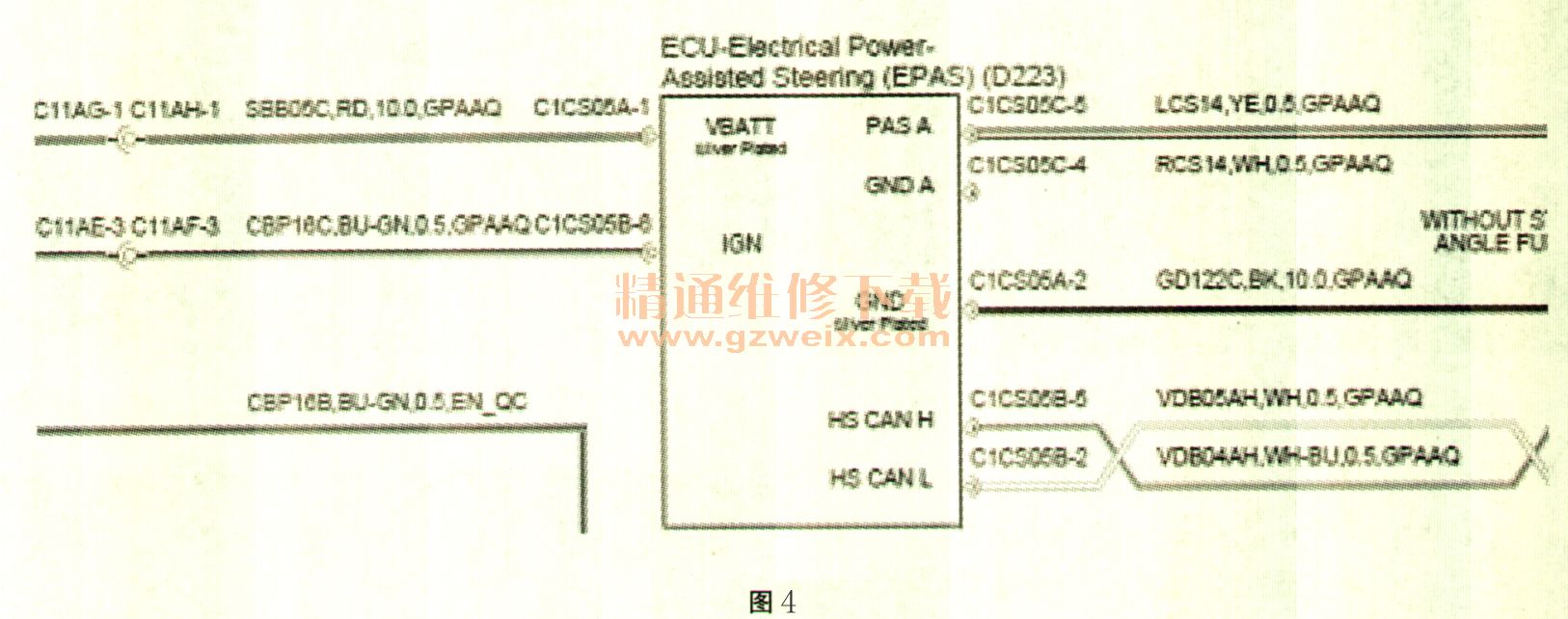

    打动方向盘很沉重,检查转向系统。连接SDD,发现PSCM无响应(如图2所示),读取故障码为举升车辆检查方向机无外伤损坏(如图3所示)。检查电气插头无松动、无腐蚀、接触良好。根据电路图如图4所示,点火开关二挡时测量插头C 1 CS50A一对地电压为12.33V,测量C1CS05A-02对地电压为0.01 V。测量插头C 1 CS05B-6对地电压12.29V,测量C 1 CS05B-5 CAN H对地电压为2.76V。测量C1CS05B-2 CAN L对地电压为2.31V,断开蓄电池测量插头C1CS05B-5与C1CS05B-2 CAN终端电阻阻值为61.6Ω(如图5所示),用SDD进行软件升级无法成功,由此判断转向机内部故障,更换转向机故障排除。






关键词:极光
