一辆行驶里程约12.9万km的2011年路虎揽胜。该车打开点火开关，仪表提示“无法找到智能钥匙”。
    故障诊断：
    （1）更换了后摄像头线束之后，试车发现仪表提示“无法找到智能钥匙”。使用紧急启动方式也一样没有反应。
    （2）更换线束时没有动到其他与智能启动相关的电器，会不会车辆刚好出现此故障呢？
      （3）尝试着断掉蓄电池头清除模组故障记忆，重新接好蓄电池头后试车故障依旧。
    （4）使用SDD读取故障码，发现有故障码U201F-31外部接收器一无信号。
    （5）根据故障码应该为接收器故障，导致无法收到智能钥匙发出的请求信号并传送给KVM，因此仪表提示无法找到智能钥匙。
    （6）查看电路图可知RF接收器插头有3根线束：一根与KVM连接沟通，一根为搭铁，另一根接到CJB有一个F17 5A的保险丝的线为供电线。

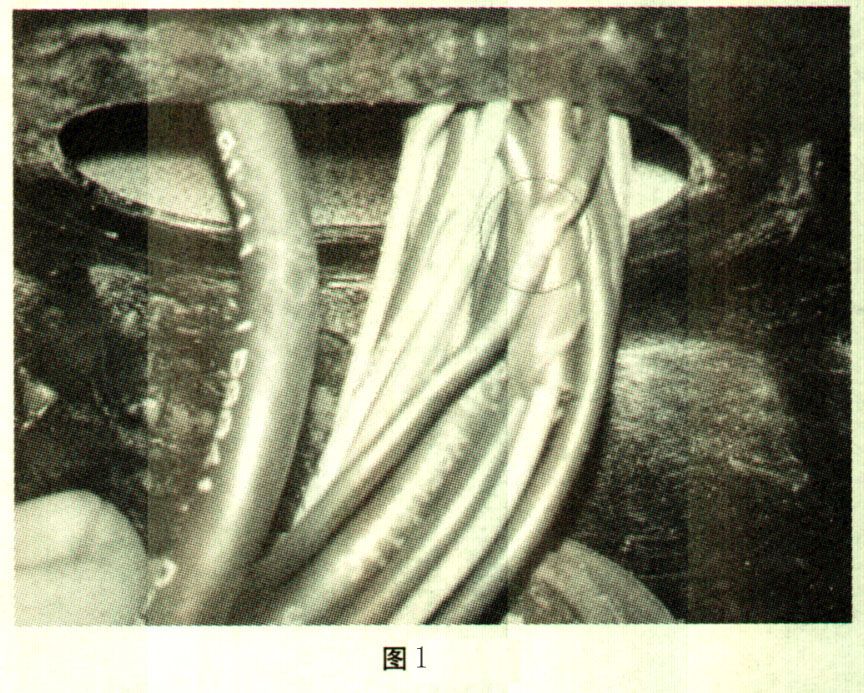

      （7）查看CJB中的保险丝发现此保险丝F17已经烧断了，更换备用保险丝后，可以正常着车。考虑到安装后摄像头线束时需要穿过车身到尾门的线束孔，拆开密封胶套检查发现有一根黑色的和绿色的线束被磨穿漏出了铜丝（如图1所示），应该为RF接收器的搭铁线束短路导致烧断保险丝。

    （8）将线束重新包好，多次试车均正常，故障排除。
    故障分析：线束之前已经磨破，在安装摄像头线束的时候刚好使它接触短路，烧断保险丝。也可能是在安装线束时不小心将线束磨破而引起短路。因此在工作中涉及线束的维修时，应该留意所碰到线束的状况以免引起其他的故障。
    故障排除：
    （1）分别将破损的线束用电工胶布包好，再将所有线束用胶布一起包好。
    （2）更换新的保险丝。
    故障总结：再次提醒，拆装线束时，务必对所有可能导致磨损位置进行保护，避免不必要的投诉。
