一辆行驶里程约14.6万km的 2012年路虎揽胜。该车后暖风机不工作。

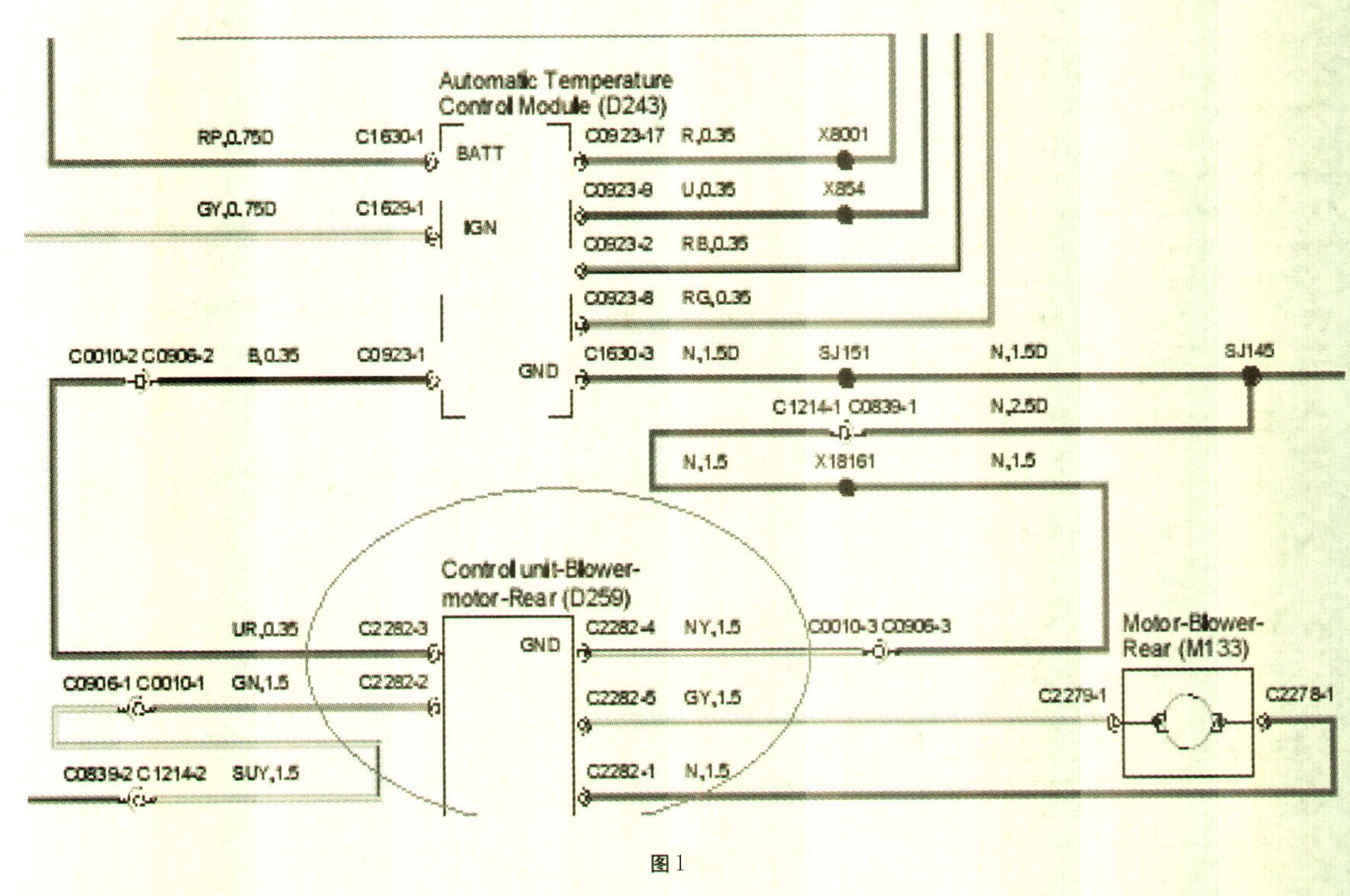

    故障诊断：客户抱怨车辆后暖风不好用，核实确认启动车辆按压后暖风开关，调节后部暖风风开关，暖风电机不工作，前部气候控制系统工作正常，连接SDD读取故障代码为E2702传感器线路对地短路。查找故障码信息，没有说明是什么传感器，查找电路图如图1所示。

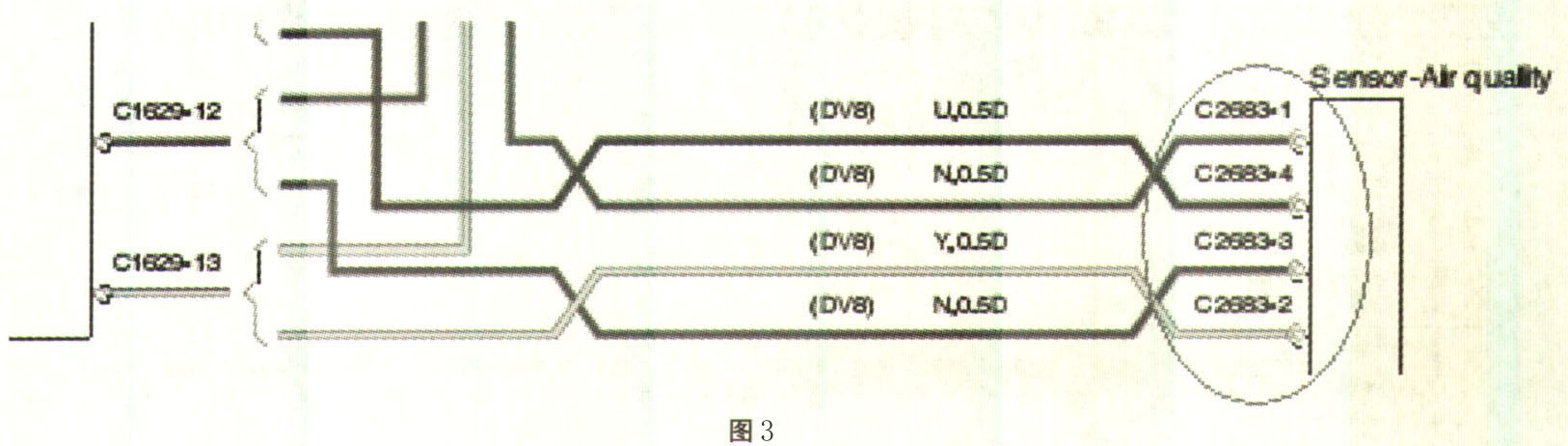

    测量后暖风电机阻值为1.2Ω，测量暖风机控制单元到电机电路无短路短路现象，插头连接良好，点火开关2挡时测量电机控制单元插头C2282-2对地电压为12.3V，测量C2282-4对地电版为0.01V，测量控制单元插头C2282-3与ATCM插头C0923-1阻值为0.3Ω，测量后部暖风开关到ATCM线路无短路短路现象插头接触良好。根据电路图如图2所示，将点火开关2挡时测量后暖风开关C3222-1、C3221-3、C3221-1对地电压为12.34V、C2221-6对地0.01 V，怀疑后暖风开关损坏，更换新的开关故障依旧。按SDD故障码进行分析查找所有ATCM传感器，将ATCM插头C0923一留在插头上（如图3所示），记录其他针脚号及颜色，将除1号脚线路留下，其他线路插针全部断开，发现后暖风能正常使用，怀疑该插头中有线路对地短路，按照记录的线号及颜色逐个进行安装，当将C1629-13插入插头时后暖风不能工作，测量该线路对地短路，连接所有插头针脚，检查空气质量传感器，发现左前辅助冷却液水泵下面线路破损，导致对地短路，修复线路，故障排除。
