一辆行驶里程约15万km的路虎揽胜运动版车。该车踩制动踏板，右后停车灯不亮，其余灯光功能都正常。
故障诊断：
（1）查询没有符合的相关通报。根据故障现象初步分析：①右后尾灯总成故障；②停车灯电路短路或断路；CJB电压输出异常。
（2）将右后尾灯装到同车型测试，停车灯能正常点亮，排除右后尾灯故障。

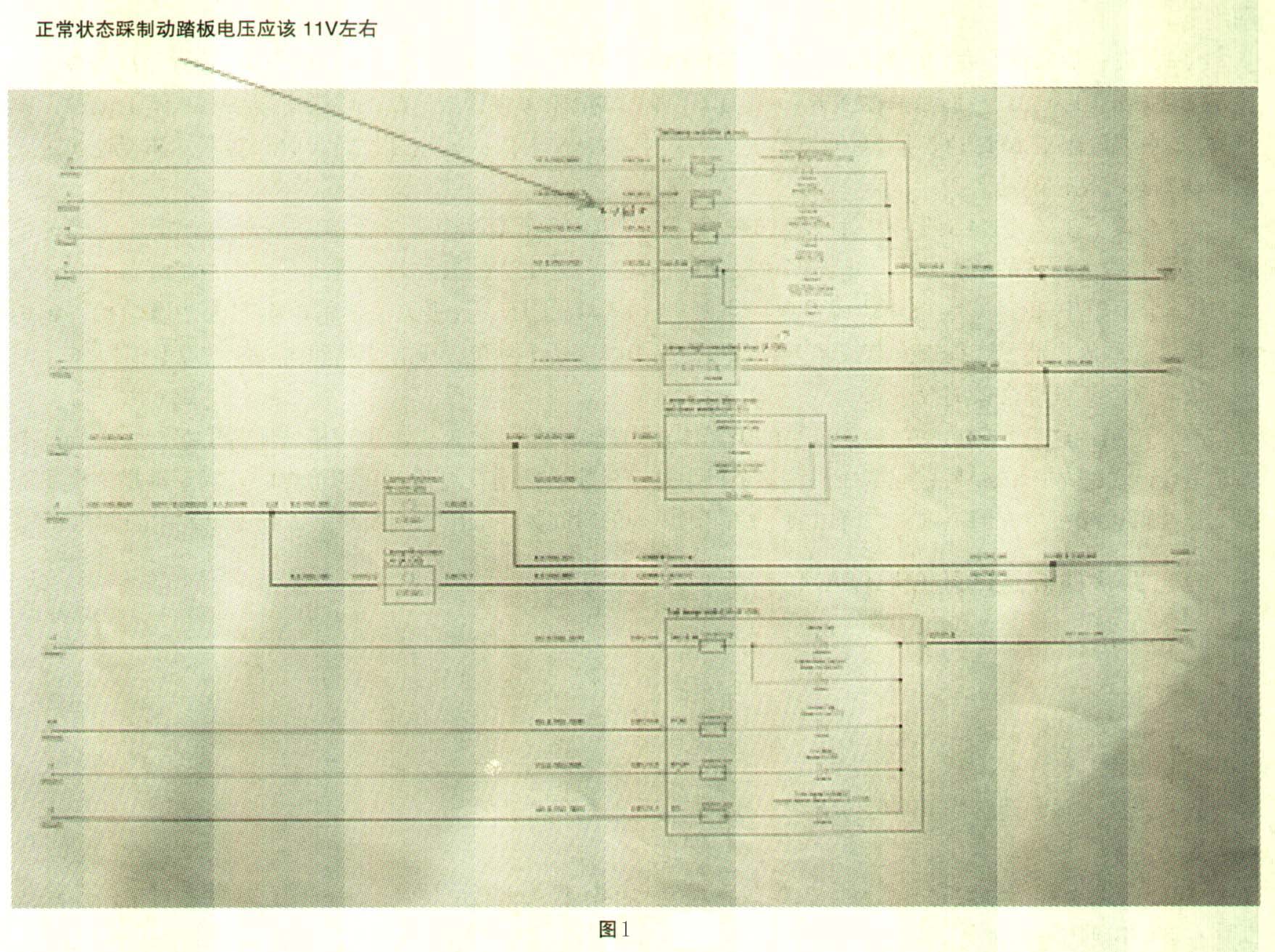

（3）在右后尾灯线路正常连接状态下测试C0125-2与C0125-5端子间电压：未踩制动踏板电压为1.382V;踩制动踏板电压为2.334V（正常电压在11.6V左右）表明电压异常，如图1所示。
（4）断开右后尾灯插头C0125，测试C0125-2与C0125-5端子间电压：未踩制动踏板电压为6.7V；踩制动电压为8.25V（正常情况前后电压应无变化）表明电源电压异常。
（5）断开插头C0125，测C0585-33端子与车身无搭铁情况。同时测C0125-5端子与车身搭铁良好。因能测到C0125-2的电压。排除电路短路或断路的可能。

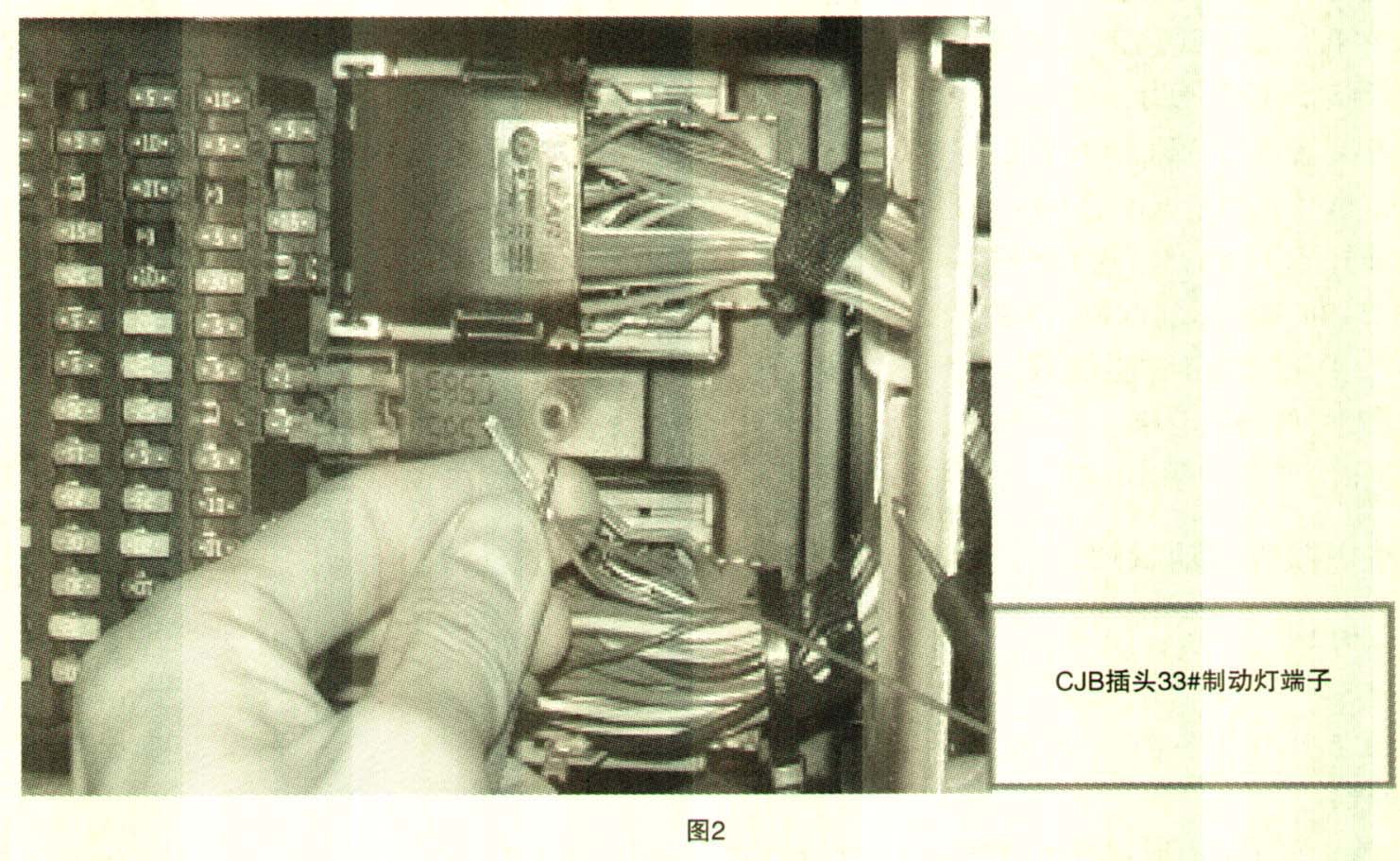

（6）为了更准确排除电路故障的可能。将CJB上C0585-33端子挑出（如图2所示），测CJB的C0585一端子33号的输出电压，在踩制动踏板情况下电压为8.25V，说明问题可能出在CJB。
故障排除：更换新的CJB试车，右后停车灯恢复正常，故障排除。
