路虎车型后摄像头所产生的射频干扰致DAB音频信号中断
来源:本站整理  作者:佚名  2019-09-05 10:20:47

     涉及车型:2016年之后生产的路虎揽胜、路虎揽胜运动(仅限配备后部驻车辅助摄像头的车辆)。

    故障内容:以上部分车型的后摄像头会产生射频干扰,导致DAB音频信号中断。

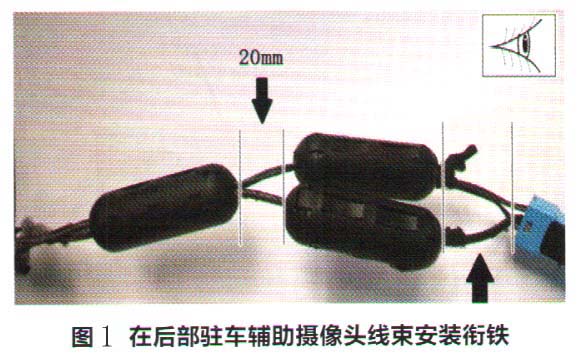

    拆除尾门装饰板,拆下后部驻车辅助装置摄像头。将3个衔铁芯安装至后部驻车辅助摄像头线束的区域内,衔铁之间的距离如图1所示。
    衔铁安装完毕后,用泡沫胶带包裹衔铁。将衔铁芯包裹在泡沫胶带内之后,确保各衔铁之间的相对位置正确(图2)。

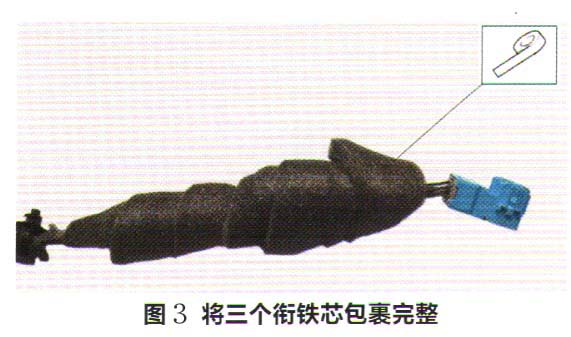

    最后,用泡沫胶带将三个衔铁芯包裹完整(图3)。
    将JLR诊断设备连接到车辆,通过读取当前车辆识别码(VIN)并启动数据收集序列来开始新的诊断会话。(注意:本程序要求加载DVD145.0和校准文件236或更高版本软件)。
    选择“诊断”会话类型,选择“电气—驾驶辅助—摄像头显示—图像失真”。在“建议”中运行“配置现有模块一图像处理控制模块”。完成所有任务后,通过选择“会话”选项卡,然后选择“关闭会话”选项退出当前会话。
