    故障现象：个别客户可能会报告转向沉重，且仪表提示“助力转向性能降低”，如图1所示。特别是在ECO停止／启动事件后车辆转向感觉沉重，可能伴有由仪表组发出的视频或音频警告。可能还会记录以下故障码（DTC）。

      （ 1）仅限揽胜／揽胜运动（Range Rover/Range Rover Sport）2016年款车型，电动助力转向模块（EPAS模块）可能记忆故障码：B1304-16，电子助力转向（EPAS）系统电路电压低于临界值。
      （2）揽胜／揽胜运动／极光／发现神行（Range Rover/Range RoverSport/Range Rover Evoque/DiscoverySport）EPAS模块可能记忆故障码：B1304-16，电子助力转向（EPAS）系统电路电压低于临界值；U3001-00，动力转向控制模块（PSCM）系统不当关闭。
      （3）还可能伴有其他故障码：U0001-87/88高速CAN总线接收到无效的串行数据／信息缺失。
      （4）底盘控制模块可能记忆故障码：U0131-00底盘控制模块（CHCM）与PSCM失去通信；U3003-62蓄电池电压信号比较故障；U0420-68 CHCM从PSCM接收到无效数据；B1304-04电子助力转向系统-系统内部故障。
    故障诊断：这可能由下列原因引起。
      （1）PSCM蓄电池电压过低，尤其是发动机拖转启动期间。

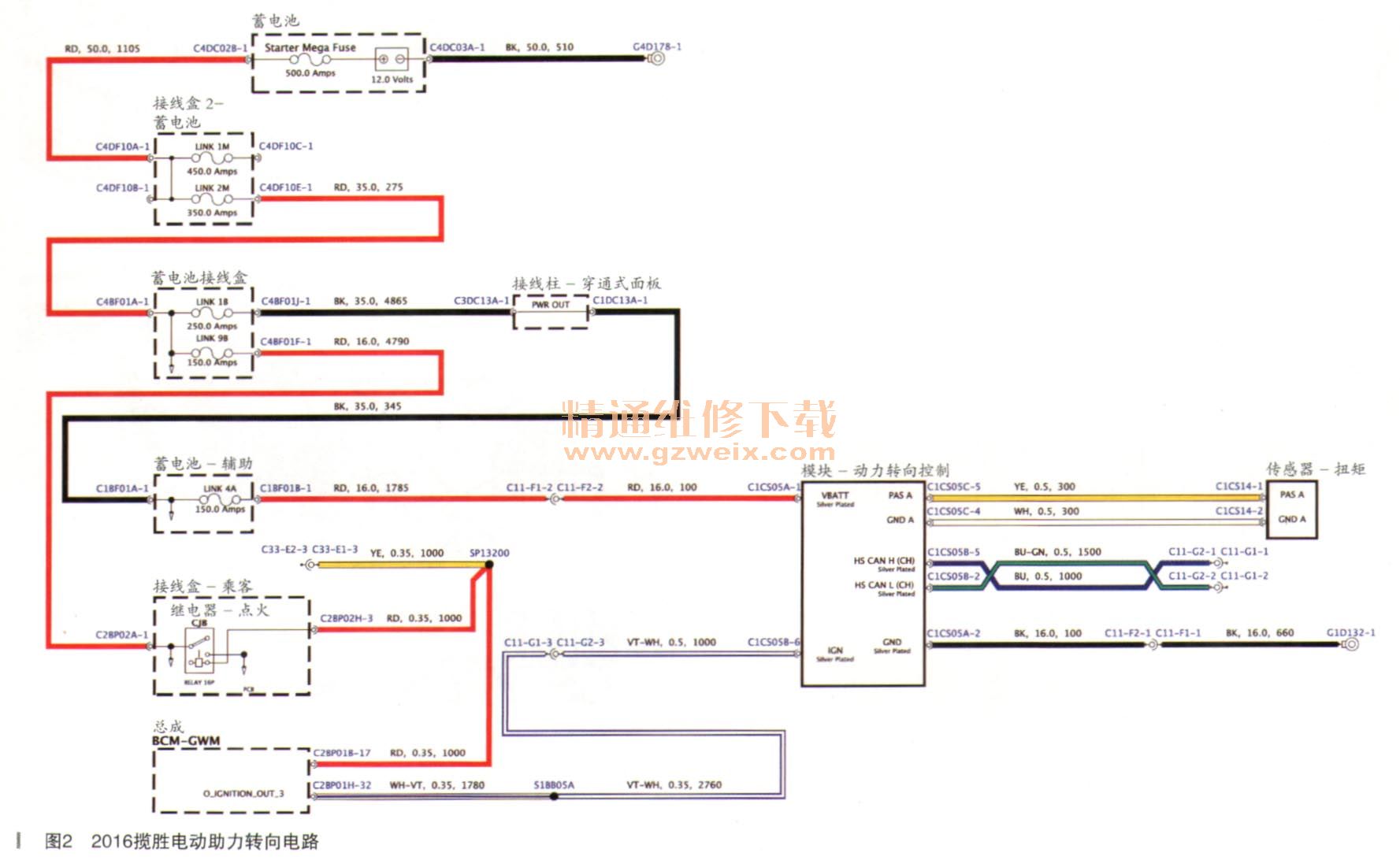

      （2）接线线束问题（短路／断路、电阻过高）。电动助力转向电路（2016年揽胜）如图2所示。

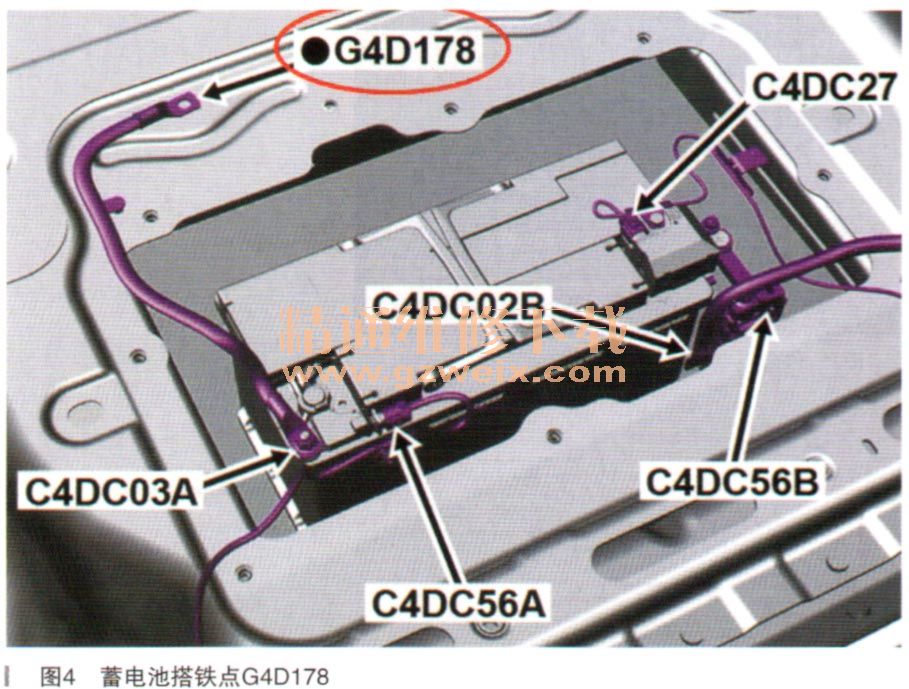

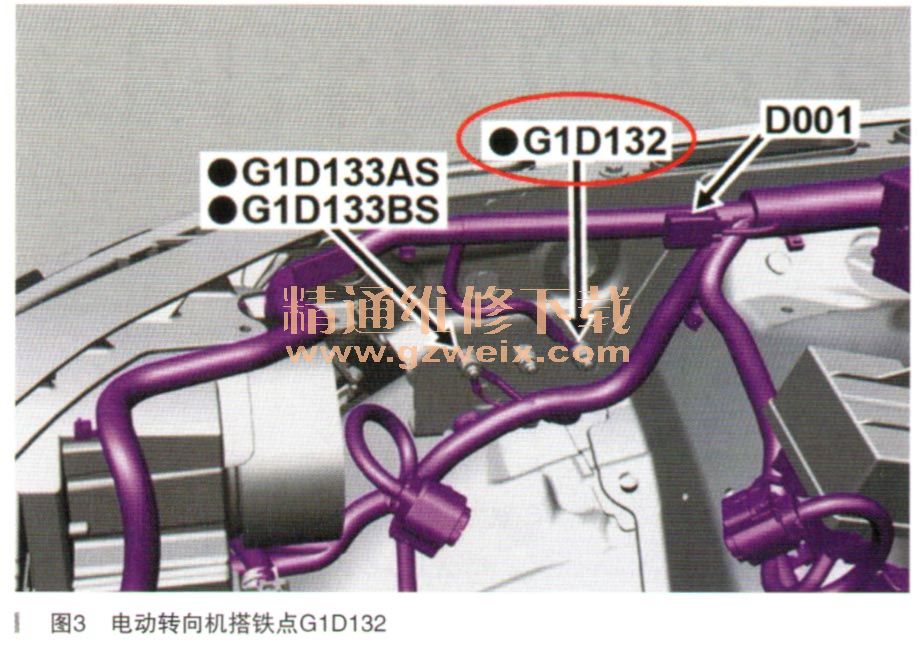

      （3）EPAS接地端子处（对于L405/L494）GlD132和／或G4D 1 78电阻过高（如图3和图4所示）或（对于L550/L538）G1D122A、GID122B、G1D 122AZ和G1D108电阻过高。

      （4）接头编号C11-G1和／或C11-F1处连接或针脚接触状况差（如图5所示）。
