故障现象确认:此车为我司试驾车,在执行通报Q275时,刷新左后座椅模块软件时,更新不成功;(刷新右后座椅模块成功)随后按调节左后座椅靠背开关及折叠功能,均发现失效
系统结构图及电路图:
故障诊断过程:
1、此车为我司试驾车,在执行通报Q275时,刷新左后座椅模块软件时,更新不成功,出现下载通讯错误提示。(而刷新右后座椅模块成功)随后按调节左后座椅靠背开关及折叠功能,均发现失效。以为把座椅模块刷死了,就继续重新更新,依旧无法下载。
2、用SDD 读取DTC,发现无相关故障码。
3、在强烈建议中,进行60/40后座座椅配置程序,未能执行成功。

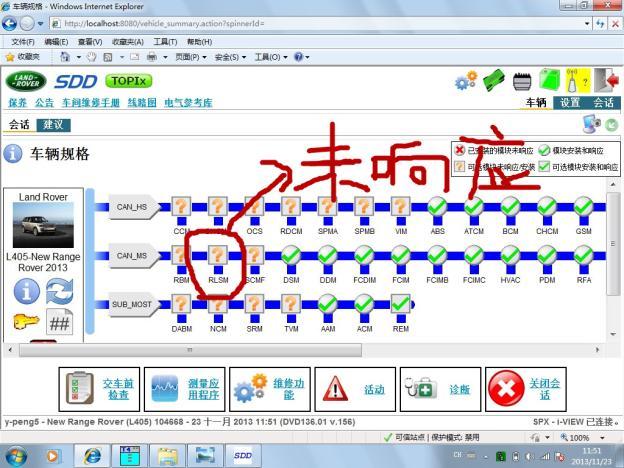

4、想到是否通讯有问题?而后检查网络通讯,发现RLSM显示为问号,即电脑默认该车没有配置左后座椅模块。
5、随后立即根据电路图检查C3PS145D-6 和C3PS145D-12电源电压分别为12.14V和 12.15V正常。测量中速CAN网络C3PS145B-15和C3PS145B-16分别为2.91V和2.01V正常。测量搭铁线也正常。故可以判断为座椅模块内部故障。
6、更换模块后,故障排除。
故障处理办法:更换左后座椅模块。
