路虎揽胜运动副驾驶位有异响检修
来源:本站整理  作者:佚名  2019-10-03 09:27:58

 故障现象确认:试车检查确认车辆解锁开门后储物箱处有嗒嗒声响

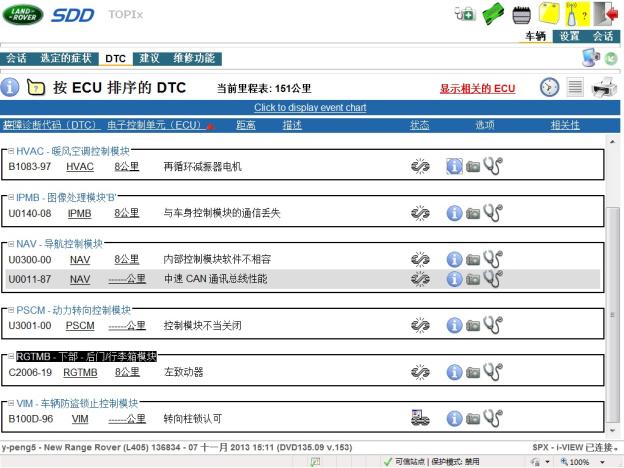

读取故障内容及SDD指导建议:

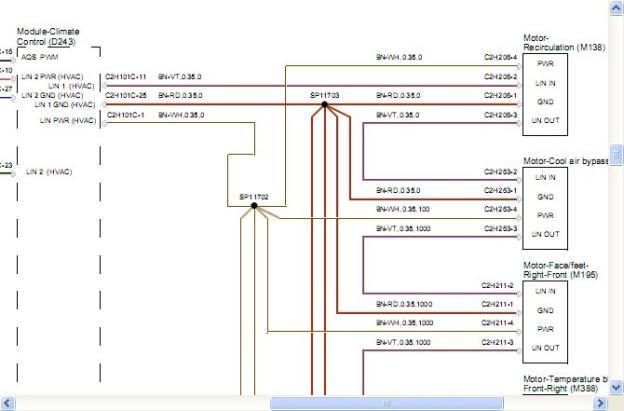

系统结构图及电路图:
故障诊断过程:拆下储物箱检查发现空调内外循环风门无法完全关闭,导致风门反复跳动撞击发出响声。用SDD诊断有DTC:B1083-97,参考线路图测量C2H206-4电压为12.45V电压,C2H206-1接地电阻为0.10欧姆,C2H206-2LIN线电压为10.20V正常。检查风门与电机连杆连接正确,电机安装正确。拆下电机检查电机齿轮无损坏。
相关故障部位图片、数据流及分析:
故障原因分析:内外循环风门电机内部故障造成风门无法完全关闭
故障处理办法:更换风门电机。
