读取故障内容及SDD指导建议：

用SDD读取故障码为控制模块不当关闭  。

系统结构图及电路图：

请将检查故障相关的系统描述等或诊断电路图附上



故障诊断过程：对现有模块进行重新配置，但是配置不 成功， 用SDD进行网络完整性测试发现网络不通，中速CAN网路有中断，于是拆下主驾驶室门的门皮检查线路正常，门保险丝正常，但是发现门内拉手的拉线感觉没有阻力，于是怀疑门锁锁机本身有问题，于是拆下主驾驶门锁机后发现门锁机内部发卡，导致锁机上锁后无法开启。（重新订购新件回来后，新件存在同样的问题。）

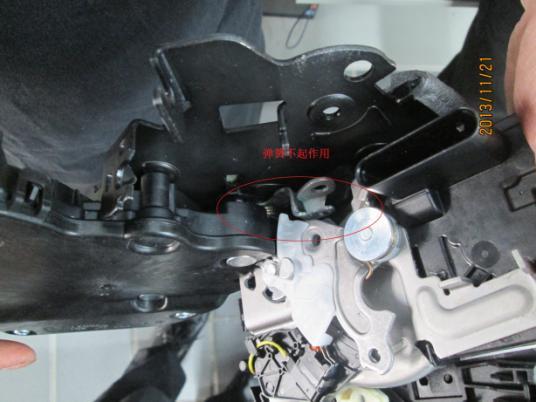

相关故障部位图片、数据流及分析：

故障原因分析： 初步判断为锁机内部机械故障或生产缺陷，



故障处理办法和结果：重新对锁机弹簧进行修复后装上锁机可以正常工作，重新对左前门现有模块进行设置能成功执行，重新设置左前门锁模块后，解锁后车门视镜可以展开，后视镜投影可以成功投影，故障消除。
