故障现象:有时会熄火,仪表显示GEARBOX FAULT和STABITY CONTROL NOT AVAIABLEDRIVE WITH CARE.
故障确认: 经过外出试车确实有此故障现象

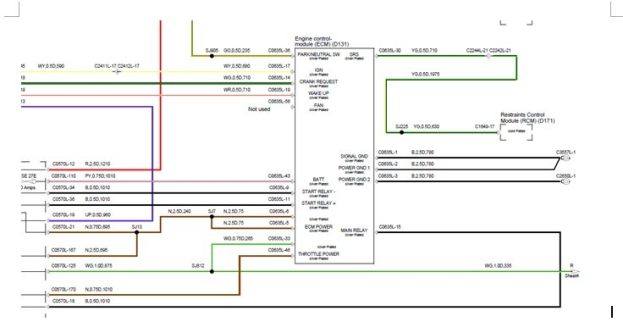

故障诊断过程: 连接SDD读取故障代码为:U0100-00ABS TCCM TCM 与发动机控制模块/动力总成模块A的通信中断,U0416-68RLM接收到来自车辆动态系统的无效数据,根据故障码指引信息检查:ECM模块的供电C0635L-17至CJB的C585L-45,C635L-43至EJB的C0570L-110线速电阻为0Ω,C0635L-1/2/3到右侧叶子板中的C3557L-1/C2650L-1之间电阻为0Ω,断开电瓶负极拔下C0635L插头,测量电脑的C0635L-45与58之间电阻为121Ω,插头线速的C0635L-45与58之间电阻为120Ω,说明HS-CAN网络通讯线速也正常。电路图如下:
按照客户的行驶路线试车,没有发现故障,回厂后停放4个小时左右,在试车下滑坡时发动机熄火,发动机正常启动,但风扇噪音很大车速升档慢,再次滑行又熄火,回厂用SDD读取故障代码为:P0116-24发动机冷却液温度、P0106-00岐管绝对压力/大气压力传感器范围,按照故障码提示和根据TOPIX的电路图、电器资料检查冷却液温度传感器:ECT1的线路C0169-1与CO634-68之间不导通,但CO169-1与CO634-40之间导通。ECT2的线路:C3552-1与C0634-68之间导通,但C3552-1与C0634-40之间不导通,为了确认线路的正确性,找来同一款排量相同LR4,检查线路同上

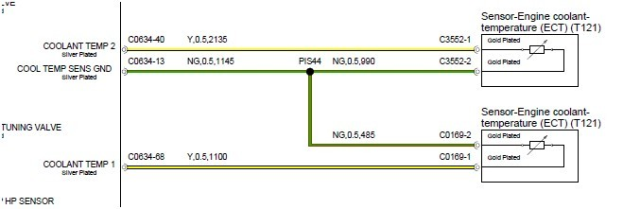

测量结果一样,将两辆车的节温器处的传感器插头拔下,电脑报ECT2的性能故障,这样又测量C0634-68与C0634-13/C0634/C0634-69之间电阻为无穷大,说明线路正常,防冻液温度传感器电路图:
故障分析:怀疑发动机控制模块故障,于是更换发动机控制模块,试车未发现故障出现。
故障处理办法:更换发动机控制模块,故障排除。
