读取故障内容及SDD指导建议：没有任何故障

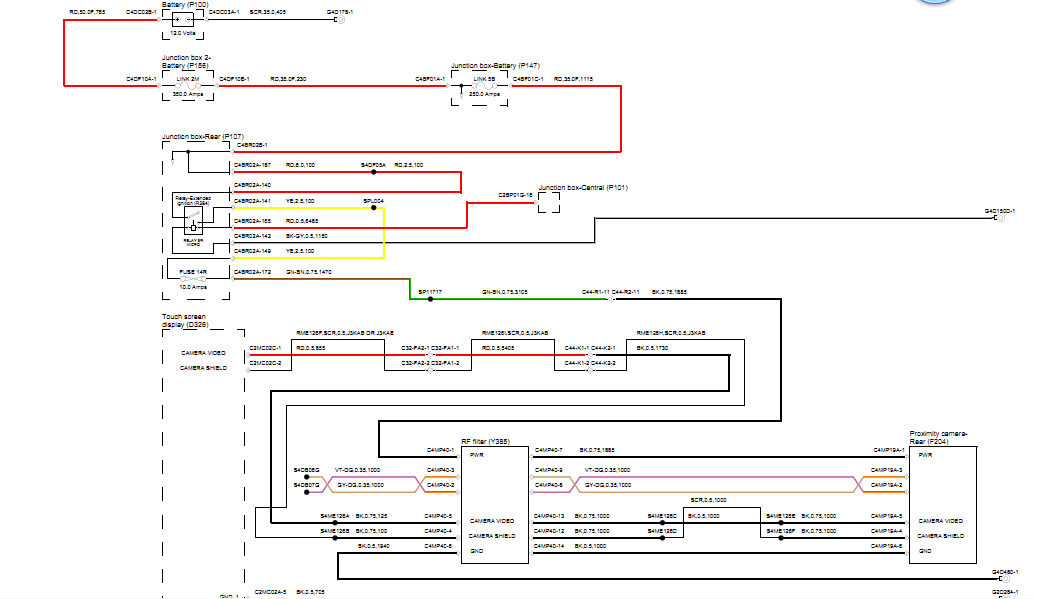

系统结构图及电路图：

故障诊断过程：使用SDD检测没有任何故障码，经与客户沟通后了解此车是在别的二线店买的不是在4S买的，从买车起开了8000多公里才发现没有倒车图片此功能，此车是只带后摄像头，不是全车摄影的 所以没有图像模块，摄像头经过过滤器直接与显示屏输入输出，检查线路都没有问题摄像头和显示屏那边的线是通的。进入CCF配置里面显示仅后摄像头，属于正常的。检查后摄像头那里也有电压过来2.5V多，确定线路没有问题后，把摄像头放到别的14款L405上面可以用，因为此店没有13款L405，过滤器放过去也可以用，显示屏放过去也可以，而14款车的东西 放过来还是没有用。最后经同事了解极光的摄像头也是一样的，最后找了个13款极光的摄像头调过来后发现可以用 ，而13款的L405的摄像头放到极光哪里去就不可以用 ，最后判断可能是厂家出厂的时候把14款的摄像头装错了车。



故障原因分析： 因为排除线路无问题后，检查摄像头硬件，放的别的车上面去可以，最后没有想到出厂的时候摄像头会装错了，14款和13款的摄像头也是不相同的  所以有时候判断新车问题时 思路要放开。





故障处理办法：换上13款的摄像头故障排除。
