路虎揽胜驾驶员座椅有时不能调整检修
来源:本站整理  作者:佚名  2019-10-09 08:30:00

 故障现象确认:驾驶员座椅经常不能调整,但重新断电后恢复正常,一但升降左前门玻璃驾驶员座椅或连续开关几次左前门就不能进行前后及升高和降低调整了同时座椅记忆功能也失效。

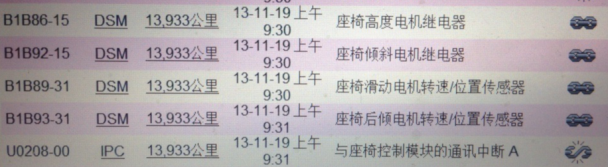

读取故障内容及SDD指导建议:用SDD读取相关故障码为 :

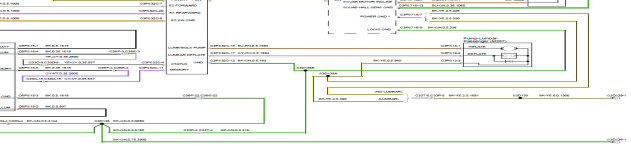

系统结构图及电路图
故障诊断过程:
1:按照SDD所读的故障码初步怀疑是座椅继电器故障或线路故障。
2:检查驾驶员座椅模块及相关线束的插头和座椅模块继电器没有发现异常现象,用万用表测量电源供电为12.47V正常,测量接地线与车身电阻时发现插头C3PS71B-9与车身接地电阻为122.6欧,所以怀疑该线束有接地不良。

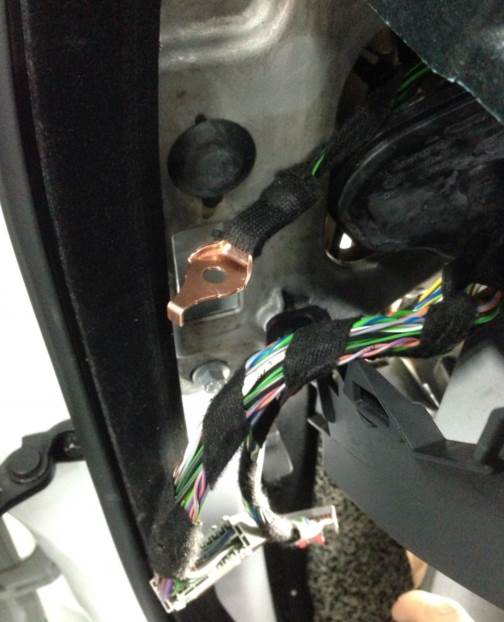

3:由故障现象确认及以上相关的检测相结合决定先检查共同的搭铁点G3D136。经检查发现该搭铁点完全没有螺栓坚固只是靠线束自身弯曲的弹力与身接触。
相关故障部位图片、数据流及分析:
故障原因分析: 座椅模块接地线松动引起供电电流不足。
故障处理办法:重新坚固搭铁线。
