故障现象:车主反映无转向助力。
故障诊断过程。1。SDD诊断有DTC U0001-87 U0001-81 U3001-00
高速CAN通信总线
故障诊断过程:

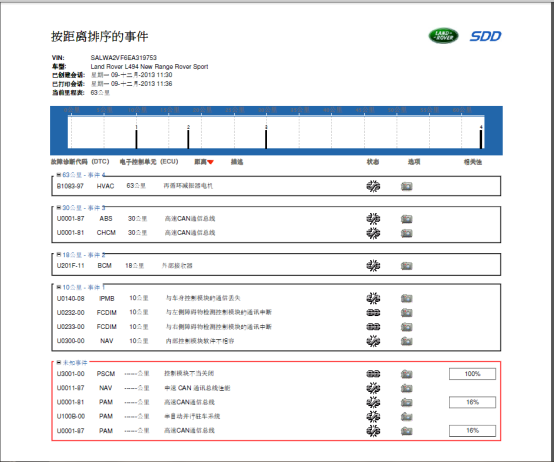

1、使用SDD诊断,发现主界面通信网络转向模块无法沟通,进入诊断读取故障码显示为U3001-00 控制模块不当关闭 U0001-81 高速CAN通讯总线 U0001-87 高速CAN通讯总线,

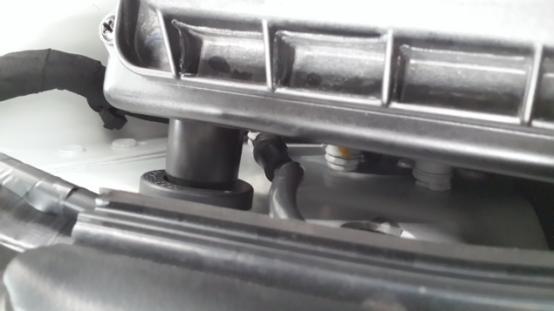

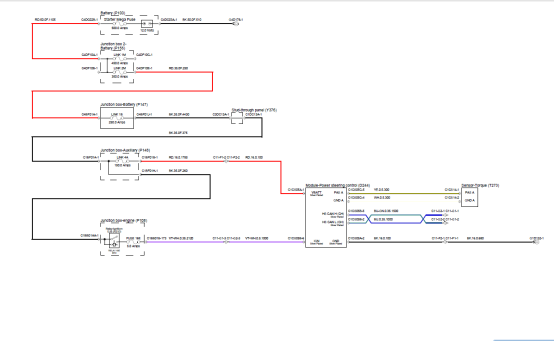

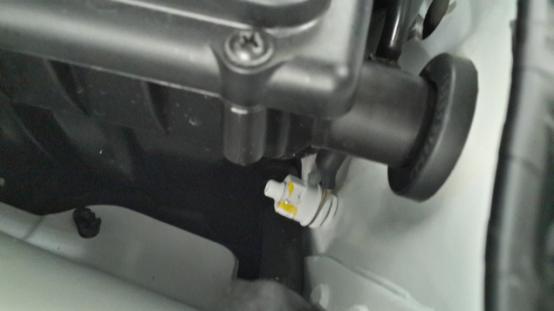

2、检查HS CAN H HS CAN L 终端电阻为60欧,线路导通正常,打开二级锁钥匙检查供电电源线C1CS05A_1 对地正常,检查 C1CS05A_1到C1CS05A_2发现电压时有时无,检查C1CS05A_2接地线发现接头松动,紧固后着车方向助力正常。
故障原因分析:接地线松动。
故障处理方法:紧固接线。
