路虎揽胜运动无法导航故障检修
来源:本站整理  作者:佚名  2019-10-11 09:30:28

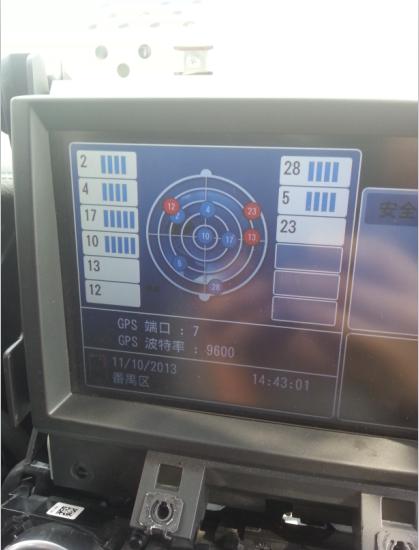

 故障现象确认:客户反映不能导航。打开导航一直在搜索状态,搜索卫星搜索不到,无法定位。


读取故障内容及SDD指导建议:SDD检测无相关DTC
故障诊断过程:1用SDD检查无相关DTC,把车辆开至空旷的场地故障依旧存在,依然无法定位,搜不到星,触摸屏其它功能一切正常。
 2参考TOPIX电路图检查GPS天线C1598-1,C1598-0线路导通无发现短路及断路;检查过程中发现导航系统是第三方加装,怀疑是加装的导航主机及线路有故障,但跟导航公司沟通后,导航公司说他们已经确定过加装部件无问题,需我们自己检查该车导航线路。

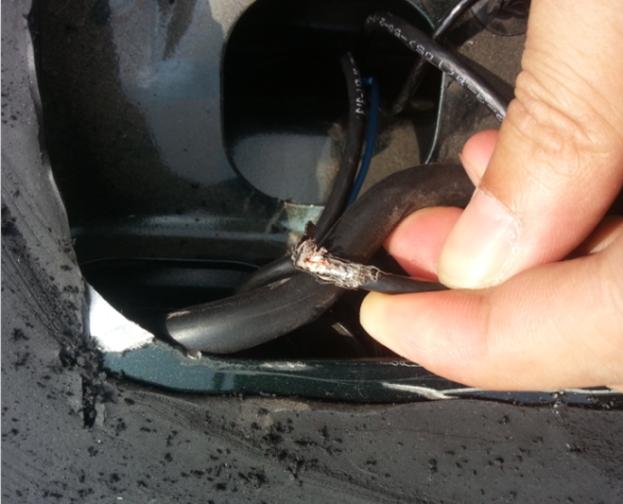

3与车主沟通,车主反映该车维修过一次事故后导航就一直无法使用了;查看此车维修记录,发现此车更换过高位刹车灯,怀疑GPS天线信号接收器没装好或者本身部件有故障;叫来钣金工拆下高位刹车灯,检查信号接收器安装良好,但抽出里面隐藏的线束时发现线束已破皮线束已经磨断。
故障原因分析:由于维修前未能跟车主及时沟通及未查看维修记录造成维修故障耗时很久及钣金工在更换高位刹车灯用钢丝拉玻璃胶时把接收器线束磨断的失误.检查不到位,造成GPS没信号。
故障处理办法:用线束修理包修复线束故障排除;但走了些弯路,参考TOPIX线路图有误差,与实际车辆b不符合。
