故障现象确认：启动发动机打开空调A/C开关，选择制冷功能，出风口温度始终和室温一样，风速可以调节，确认故障为空调不制冷。

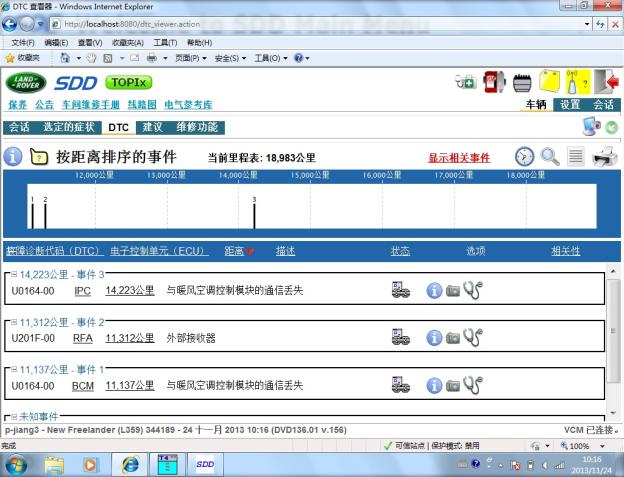

读取故障内容及SDD指导建议：用SDD读取有相关故障码入下图

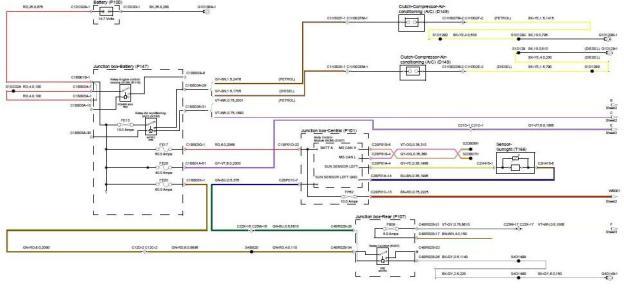

系统结构图及电路图:
故障诊断过程：
1.用SDD诊断电脑读取故障码，无相关有效故障指引。
2.连接空调专用冷媒加注仪测量高低压侧的压力，高压为7.6bar低压为5.1bar,参考标准值发现高压偏低、低压偏高。
3.启动发动机打开空调A/C开关选择制冷，观察高低压侧的压力值没有变化。
4.检查空调系统无泄漏和碰撞痕迹，管路及部件良好。
5.查阅TOPIX相关技术资料，测量空调压缩机有12.45V电压、搭铁正常。
6.打开点火开关但不启动，开启空调制冷，压缩机电磁离合器不吸合。
7.综上检查确认故障为空调压缩机故障。
故障原因分析：
1.空调压缩机与车辆发动机之间的驱动连接，是通过电磁离合器实现的。
2.当压缩机启动时，一个电压施加到电磁线圈，形成一个电磁力场，使弹簧板拉向旋转的皮带轮，在皮带轮与压缩机驱动轴之间，产生摩擦连接，将发动机的动力传递给压缩机促其工作。
3.空调压缩机电磁离合器不吸合导致压缩机不工作，从而空调系统不制冷。
4.空调系统供电正常、无相关线路故障，因此空调模块检测不到相关故障代码，SDD诊断电脑也读取无相关故障码。
故障处理办法：更换空调压缩机并重新添加防冻机油和冷媒。
