故障诊断过程：将车辆停放于不同的区域，防止是由于信号弱导致的故障。更换了不同的地方，故

障依旧。用SDD 读取故障码，无相关故障码。由于是导航故障，所以请导航厂家人员来检查，判断可能是导航主机故障，因此更换了一个新的导航主机。故障依旧。

故可能是导航天线故障引起的。该车导航采用的天线是原车配备的，安装于顶棚后端天线盒内。准备更换了一个同款车型的天线时发现插头未插紧，装好试车无异常。

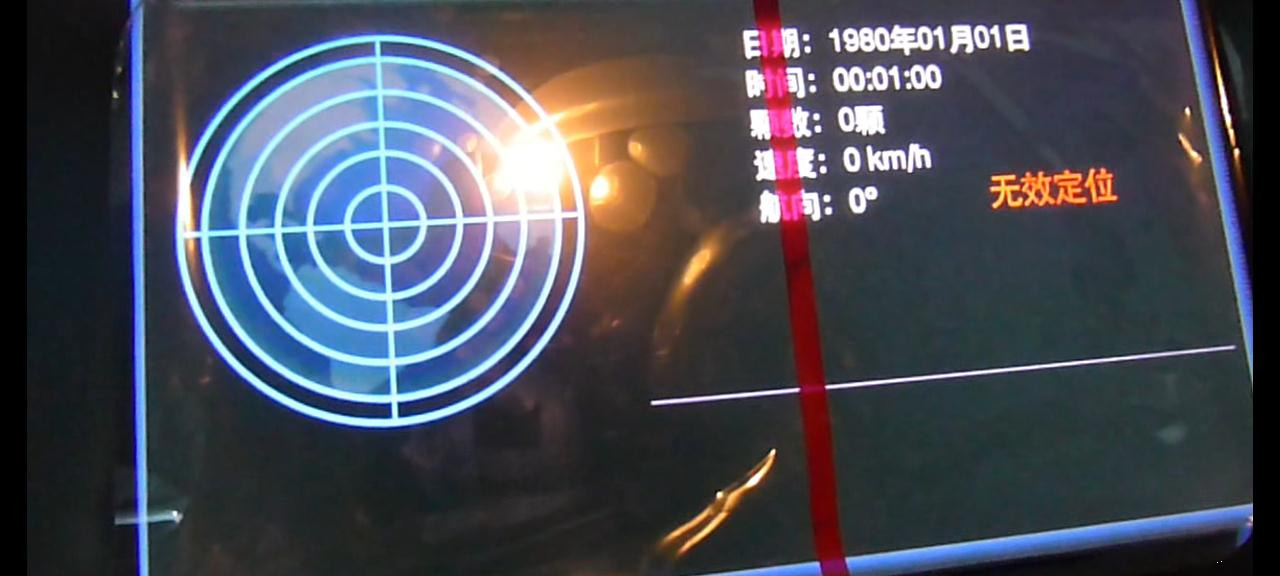

相关故障部位图片、数据流及分析：

故障原因分析：插头未装好。
