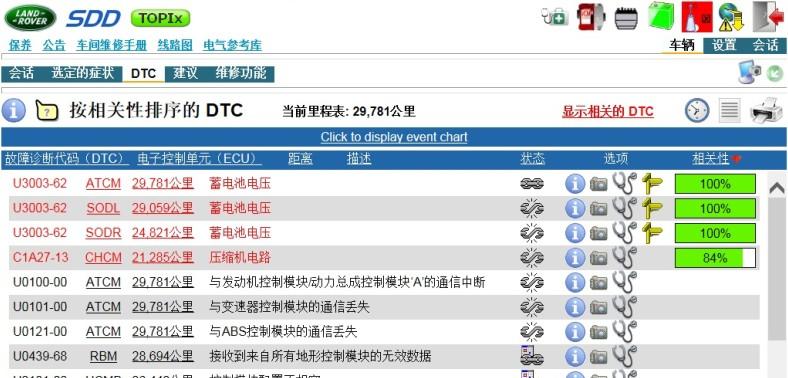

1、车辆入厂，连接SDD检测，测得故障码为C1227-13，参照DTC指引，检查压缩机电路，测得C4CL01C-1的电压为12.25V,测C4CL01C-2的搭铁正常。测得C4CL01A3与C4CL14C-1之间的电阻为0.2欧。C4CL01A-1与C4CL14C-2之间的电阻为0.2欧。C4CL01A-4与C4CL14A-30之间电阻为0.3欧。测得气悬模块C4CL14E-7电压为12.25V。C4CL14D-6的电压为12.25V,C4CL14D-17在打开钥匙的情况下电压为12.25V。C4CL14D-6的搭铁正常，线路均无问题。

2、查阅TOPIX通报CTB00574,通过指引检查空气压缩机接线未见受损。

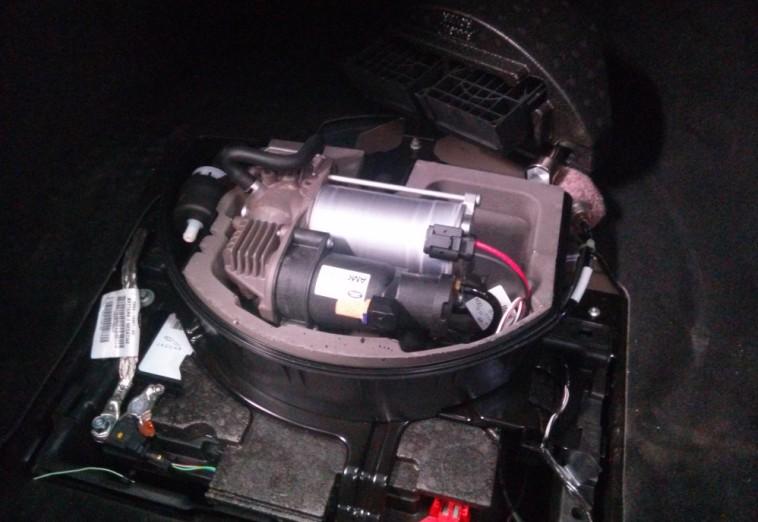

3、检查压缩机相关线束及插头，重新紧固安装故障依旧。

4、用SDD配置现有模块，（行驶高度控制模块），故障仍未排除。

5、借用同型号的AMK压缩机试车，故障排除。



故障原因分析：压缩机内部故障。

维修方案：跟换压缩机与压缩机继电器，配置软件。

案例总结：根据电路图了解部件的工作条件和工作原理。
