故障现象确认:仪表显示变速箱故障。
读取故障内容及SDD指导建议:
1、
ABS U0136-00 与差速器控制模块信丢失-后部;
ATCM U0136-00与差速器控制模块信丢失-后部;GSMB U0422-82 接收来自车身控制模块的无效数据等;
2、参考线路图,检查至模块的电源与接地连接;
3、用SDD完成控制器局域网(CAN)
4、参考电路图,检查后差速器控制模块与
ABS控制模块电路之间的控制器局域网(CAN)网络是否对电源、对地短路、短路、电阻过高;

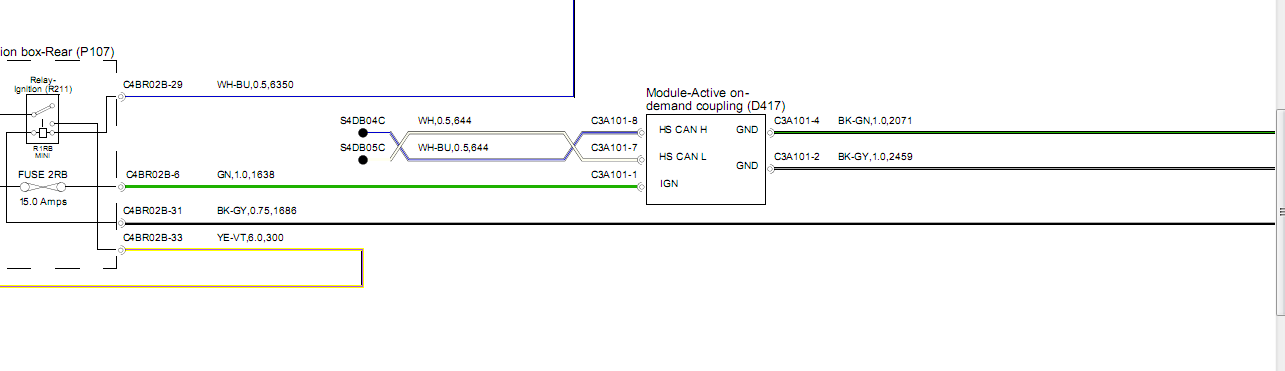

系统结构图及电路图:
故障诊断过程:
1、试车仪表显示变速箱故障、
ABS灯亮、全地形灯不亮;
2、用SDD读取相关故障代码:
ABS U0136-00 与差速器控制模块信丢失-后部;
ATCM U0136-00与差速器控制模块信丢失-后部;GSMB U0422-82 接收来自车身控制模块的无效数据等;
3、根据线路图测量电源电压为12.94V正常,搭铁正常 ,外表未见异常;并用SDD网络测试都正常;
4、根据线路图测量7#与8#的电压分别为2.16V与2.77V,两者的电阻为60.4Ω;2#与4#的电压为0V,搭铁为0.8Ω都正常;
5、测量后差电机电阻为0.392kΩ不正常,
由上述得知为后差电机内部故障,更换后差电机,故障现象消除,试车在未出现故障,故障排除

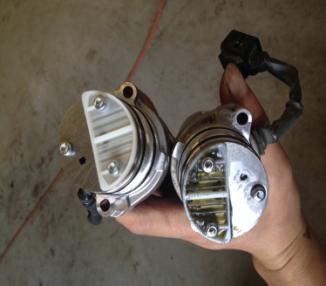

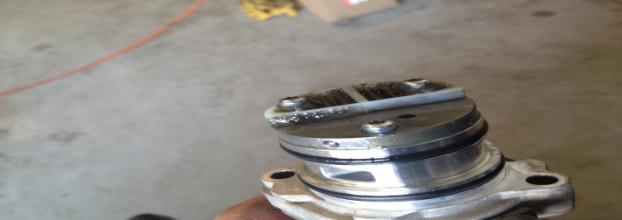

相关故障部位图片、
数据流及分析:
故障原因分析: 电机内部磨损,损坏,所致其故障。
故障处理办法:更换后差电机。
